选件手册 4022 593 51431 4-54 供料器服务店 07.01 维修 ITF • 将 LED 调整螺丝转到最小 （逆时针末尾位置 ） 。 • 检查人机接口上的绿色 LED 。 ∗ 如果 LED 点亮 ，则说明调整完毕。 ∗ 如果 LED 不亮 ，则继续下一步。 • 顺时针缓慢转动 LED 调整螺丝。一直继续，直至人机接 口上的绿色 LED 点亮。此时，供料器也 会记录位标。 • 装上 PCB 架（ 盖 ） ，从供料器上卸下光…
4022 593 51431 选件手册
07.01 供料器服务店 4-53
维修 ITF

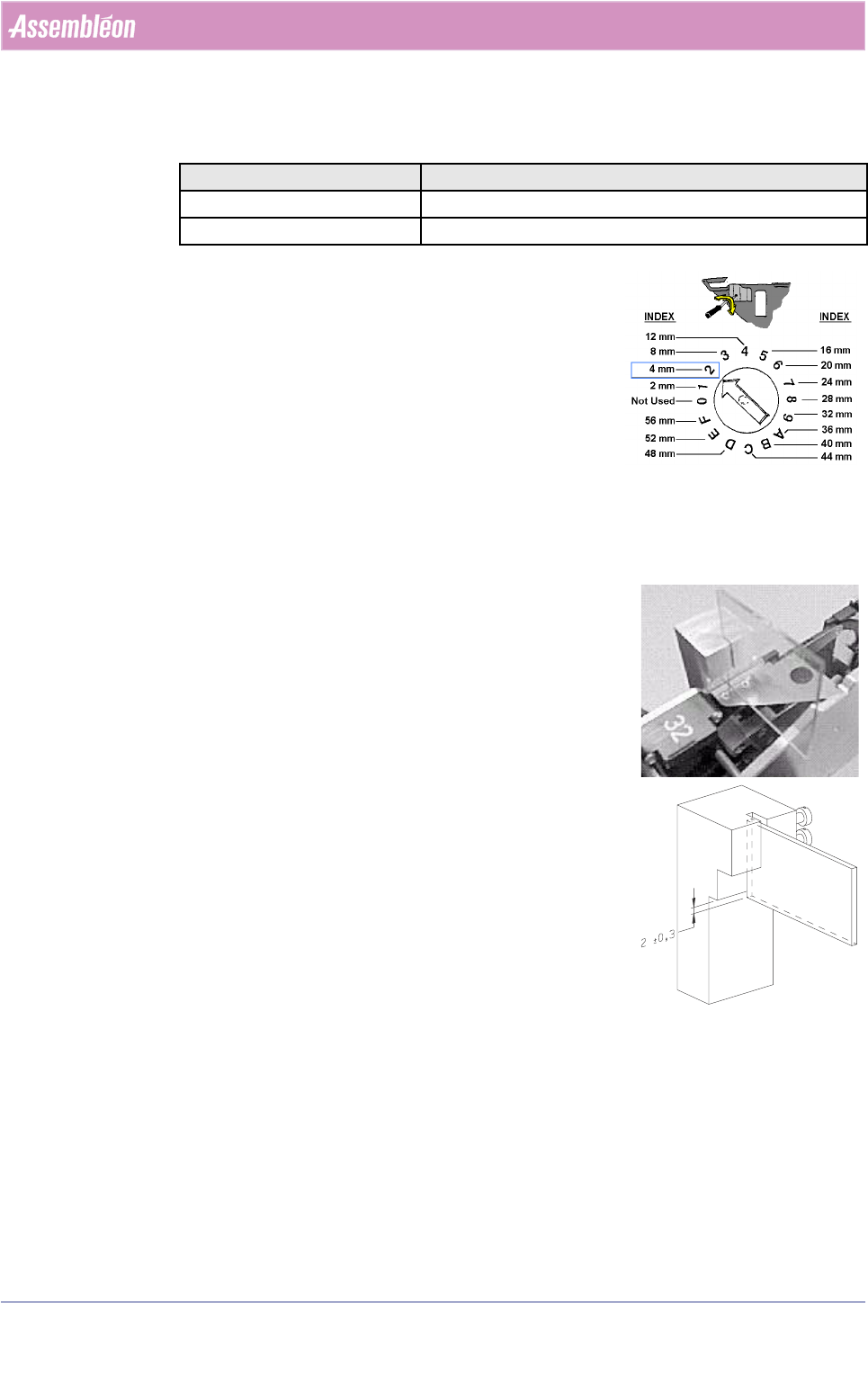

4.6 调整和测试
4.6.1 传感器对齐、调整和测试
将剥离板换成不同的间距或使用特定类型的顶部银箔时，供料器
可能工作不正常。此问题的原因主要在于 24-56 mm ITF2r2 供料
器。
为解决此问题，应在没有剥离板的情况下重新调整位标传感器。
• 将六角形开关放在位置 2，将供料器放在加载单元上。
• 卸下 PCB 架 ( 参见 4.5.5)
• 将滤光器工具放在供料器上。它应放置在剥离板的装配螺丝之间。
注意：如果镜子没有放在底板上，必须调整镜子位置。为此，拧松两个
塑料夹固螺丝。将镜子放置到位。
• 调整滤光镜
需要的工具 工具说明
4022 516 08150
滤光器工具
4022 516 08170
备件：光密度过滤器 （玻璃）
