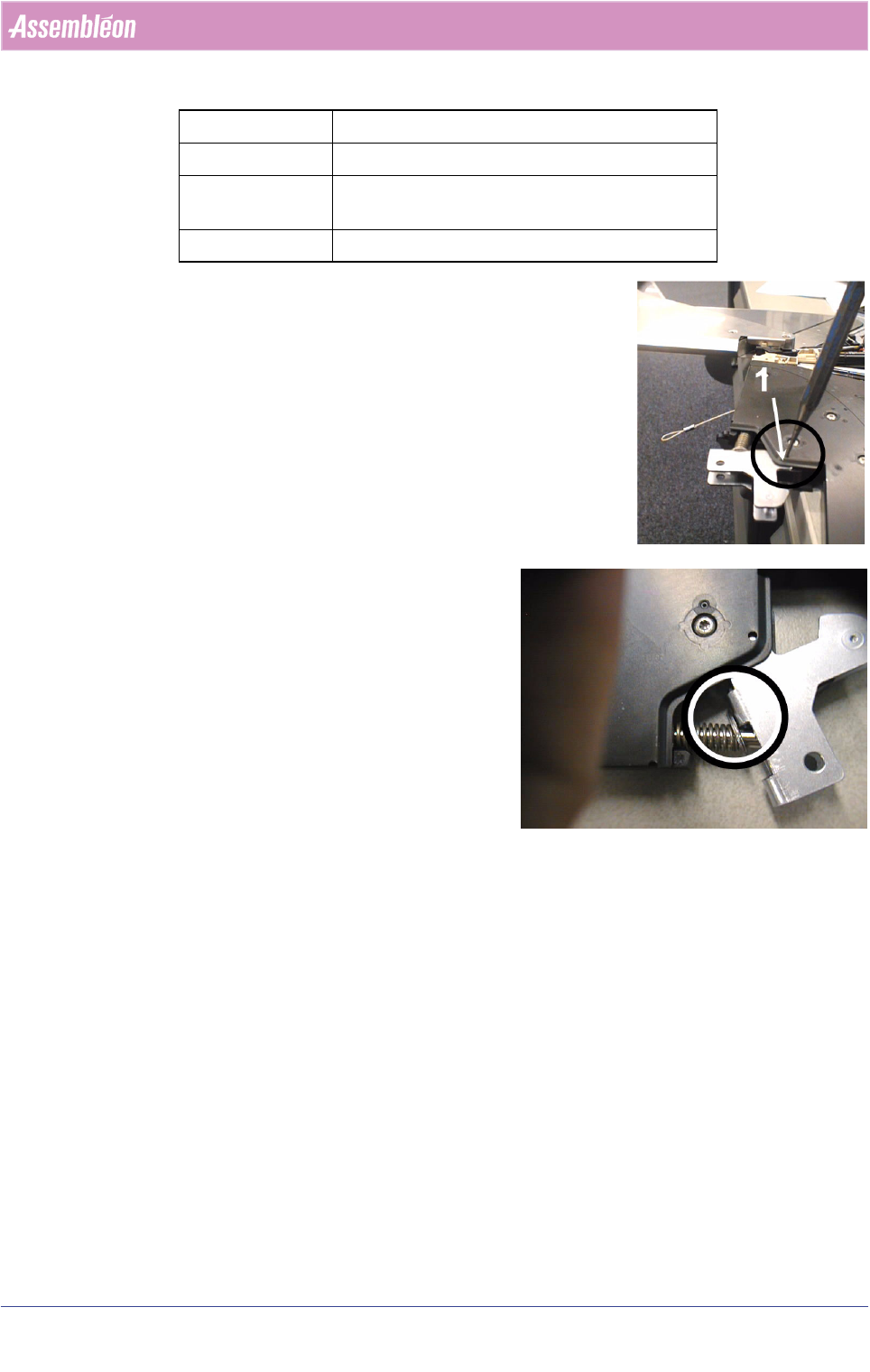

4022 593 51431 选件手册 07.01 供料器服务店 5-35 维修 TTF 3. 夹固单元装置更换 • 从夹固单元上拔掉线缆。 • 卸下簧环。 • 用冲压器小心地卸下销钉 (1) 。 • 推动制动环和弹簧，小心地卸 下夹固单元。 留意弹簧和制动环 ! • 更换必要的部件 • 按照相反顺序装配 项目 2, 夹固单元装置 频率 仅当存在缺陷或损 坏时 工具 - 小钳子 - 销钉冲压器 ~1,.5 mm 预防措施 无 10504…
选件手册 4022 593 51431
5-34 供料器服务店 07.01
维修 TTF

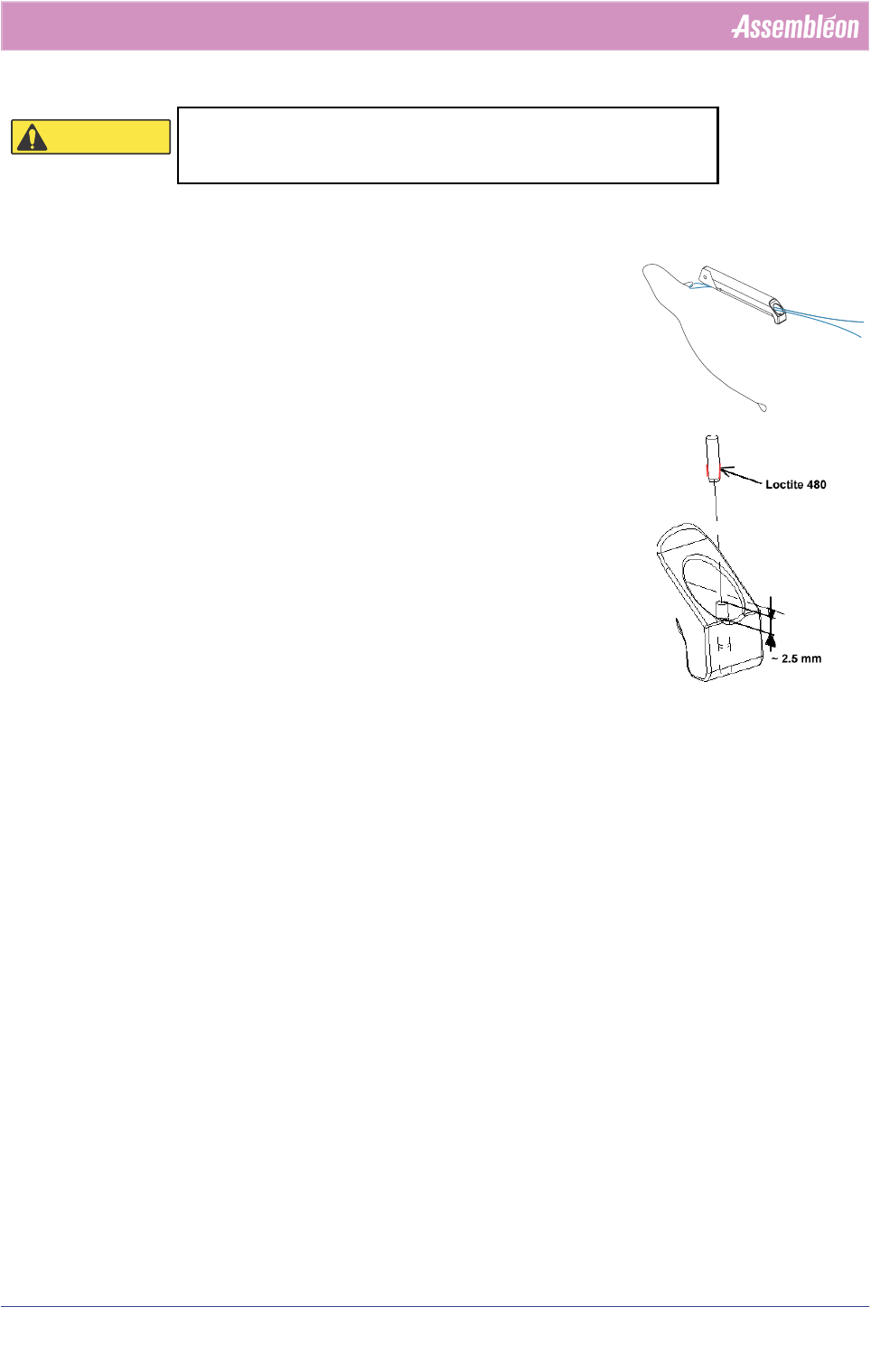

注意：使用 Loctite 480 时：当地采购并遵循当地安全法规。
注意：一个实用技巧是使用细线或类似物品将线缆穿过把手。
• 按照相反的顺序装配，直至装上卡杆。
• 涂上少许 Loctite 480，固定销针。
c) 装置 （把手装置 + 线缆）
• 按照相反顺序装配
∗ 使线缆通过侧板下方。
注意：使用细线或弯曲金属线将线缆穿过侧板下方。
注意：线缆位于底板和右弹簧之间。
• 将右弹簧推入侧板下方。
• 拧紧侧板螺丝，转矩：1 Nm。
• 安装剥离马达装置。
• 拧紧顶部银箔导引单元的螺丝。
• 将微动开关传动器置于正确的位置。
关于调整，请参见 5.6.1。
• 安装把手。
注意：检查线缆是否符合所有导引
• 将线缆连接到夹固单元。
刺激性物质
直接接触可能导致皮肤刺痛。
避免直接接触。使用个人保护装置。
ᇣᖗ
ᇣᖗ
将线缆穿过把手
固定销针
选件手册 4022 593 51431
5-36 供料器服务店 07.01
维修 TTF

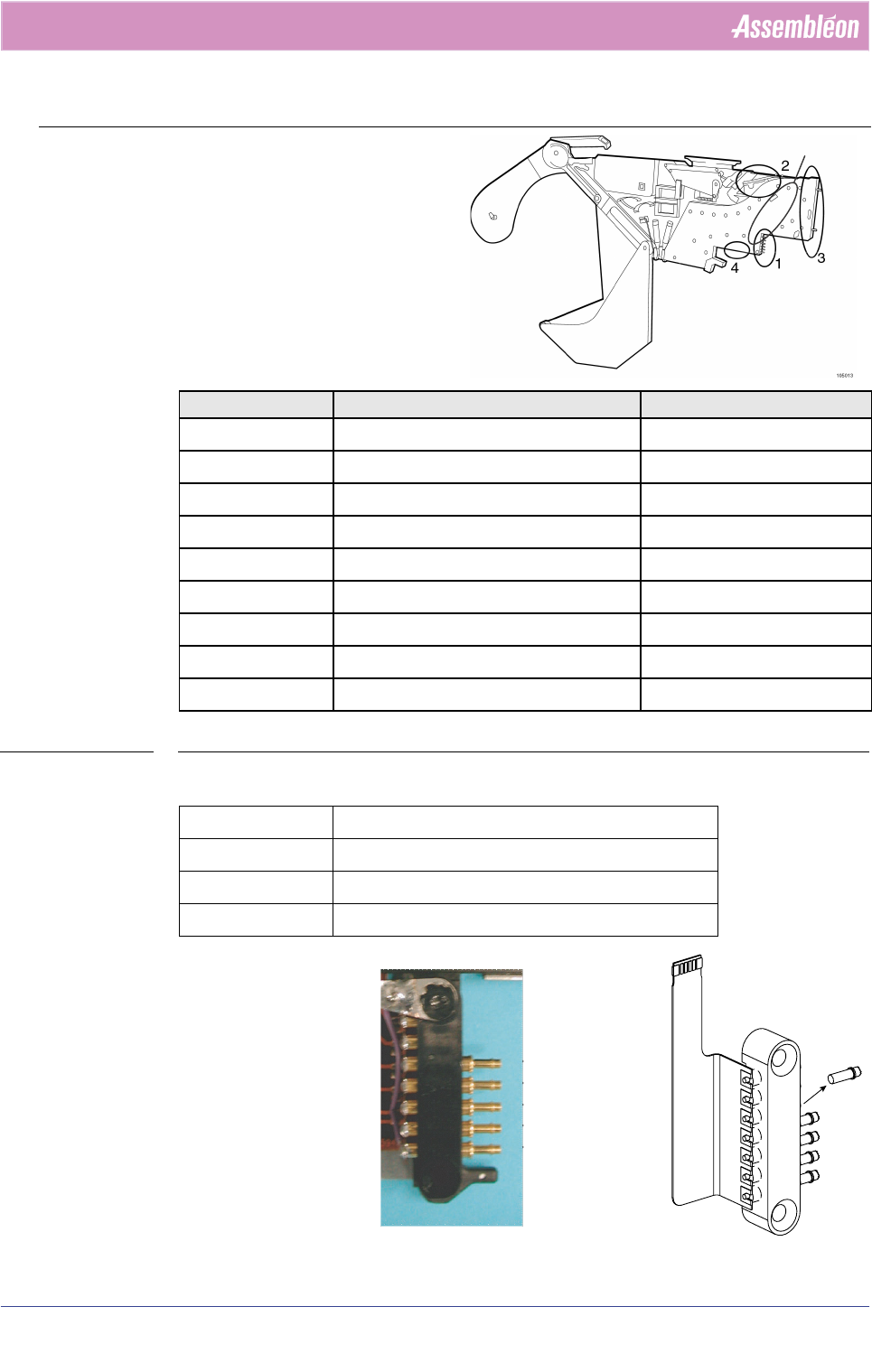

5.5.9 模块 5：其它
1. 模块概述
• 表 5-11 中介绍了可在当地修理的项目。
.
表 5-11 更换部件
2. 触针更换
TTF 有 5 个触针 （7 个位置）。
• 销针可以手动卸下。不要使用钳子
（否则可能破坏销针形状）。将新销
针完全插入销针孔内。
项目 说明 节
1
触针 5.5.9 步骤 2.
2
上部吸嘴卡子 5.5.9 步骤 3.
3
下部吸嘴卡子 5.5.9 步骤 4.
4
导引块 5.5.9 步骤 5.
5
中间板 5.5.9 步骤 6.
6
链轮马达 5.5.9 步骤 7.
7
链轮传感器 5.5.9 步骤 8.
8
链轮 5.5.9 步骤 9.
9
链轮打印 5.5.9 步骤 10.
项目 1, 触针
频率 仅当损坏或丢失时
工具 无
预防措施 无
5, 6, 7, 8
, 9
更换接点块
stift
105019a.eps
-> +12V
-> ޚህ㒾
ޚህ㒾
/ᖭ
ᖭ
-> CAN
CAN
催
-> CAN
CAN
Ԣ
-> Gnd
-> Փ⫼
Փ⫼
-> Փ⫼
Փ⫼
-> +12V
->
->
->
-> Gnd
