4022 593 51431 选件手册 07.01 供料器服务店 4-5 维修 ITF 4.2.1.1 关于目测 ITF2 供料器的说明 ] “检查数”对应于快速参考 表中的数量。 ] 在 4.8 节中表的一个副本 （可在 CD 中找到）上管理 所有 不良项目。 ] 如果直接更换，则还在 4.8 节中的表内管理更 换操作。 检查数 部件 操作 检查点 良好 不良 说明 1a 剥离板 检查剥离板 是否弯曲和 有毛刺。 • 平直板 • 导引…
4022 593 51431 选件手册
07.01 供料器服务店 4-5
维修 ITF
4.2.1.1 关于目测 ITF2 供料器的说明
] “检查数”对应于快速参考表中的数量。
] 在 4.8 节中表的一个副本 （可在 CD 中找到）上管理所有不良项目。
] 如果直接更换，则还在 4.8 节中的表内管理更换操作。

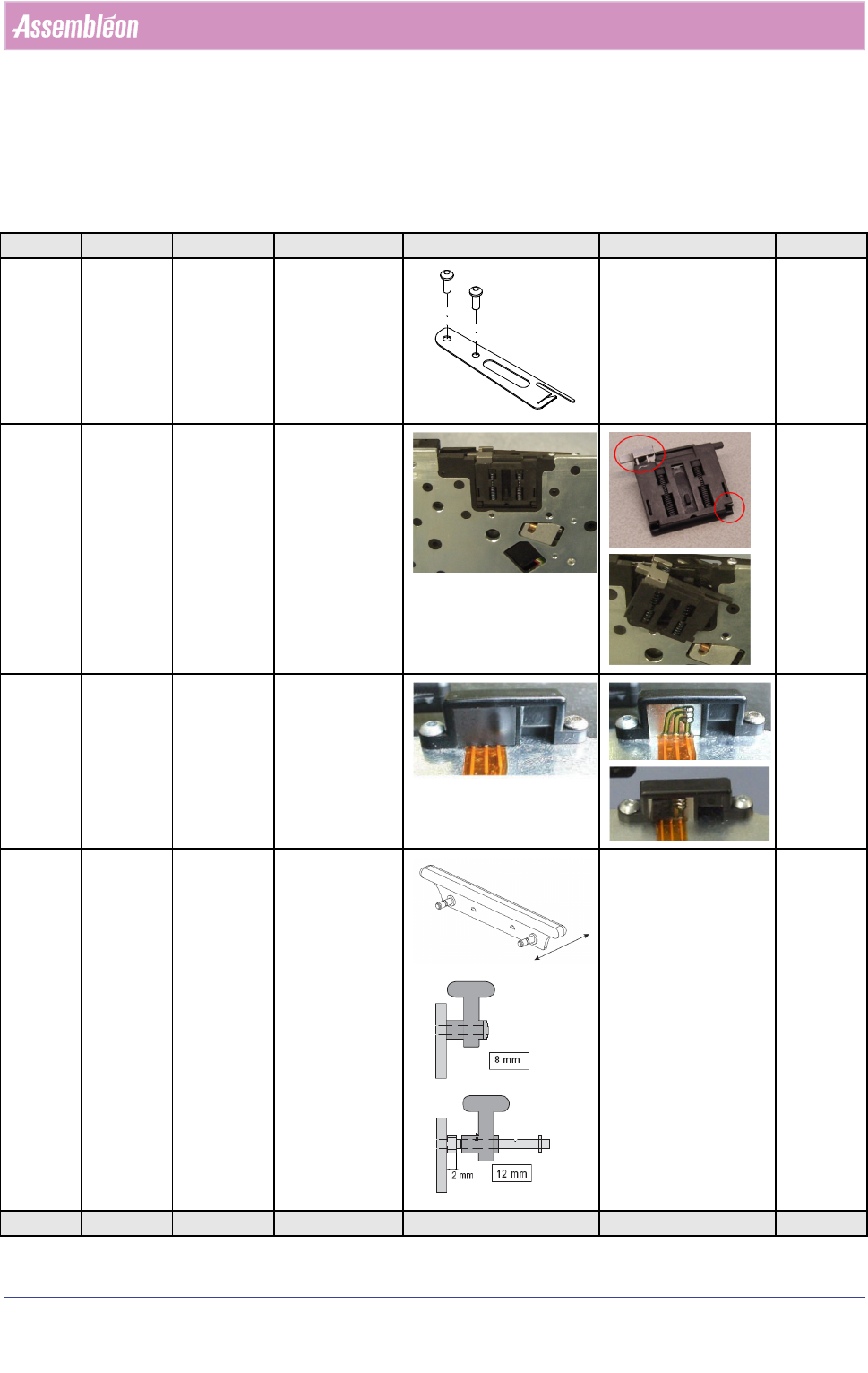

检查数 部件 操作 检查点 良好 不良 说明
1a
剥离板 检查剥离板
是否弯曲和
有毛刺。
•平直板
•导引表面上没
有毛刺
更换剥离
板：
§ 4.5.10 步
骤 17, 18
1b
料带盖 打开和关闭
料带盖
•料带盖保持连
接到供料器。
•两个弹簧均正
常工作。
•吸嘴卡子和料
带盖之间没有
间隙
更换料带
盖：
§ 4.5.10
步骤 5, 6,
7, 8
2
筛板 检查存在
•筛板必须存在
于接收传感器
下方
装上筛
板：
§ 4.5.10
步骤 13
3
顶部导引 移动
从左到右导
引（ITF
12mm 及更
大）
•无断裂或缺少
部件。
•可以移动且
“锁定”良
好。
更换顶部
导引：
§ 4.5.10
步骤 19
检查数 部件 操作 检查点 良好 不良 说明
选件手册 4022 593 51431
4-6 供料器服务店 07.01
维修 ITF
4
弯曲银箔 检查
固定情况
•弯曲银箔必须
完全连接到底
板
连接银箔
5a
安全销 检查
存在。
•安全销正确固
定在把手上
装上安全
销：
§ 4.5.8
5b
销钉 检查
存在
•销钉是否安装
正确且没有伸
出
§ 4.5.8
5c
夹固单元 检查是否正
确和平滑地
工作
•检查夹固单元
•检查线缆走线
情况
§ 4.5.8
6
马达线 检查
正确
走线
•黑箱内部的线
缆走线。
重新布置
线缆：
§ 4.5.7
步骤 5
7
卷筒架螺
丝
检查存在
•所有螺丝必须
都存在且完全
插入
装上螺
丝：
§ 4.5.6
8
卷筒架 检查弯曲
•卷筒架没有弯
曲。
更换卷筒
架：§
4.5.6 或拉
直板子
9
卷筒架轮 检查存在
•所有轮均存
在。
•所有轮均可旋
转
装上或更
换轮。
