选件手册 4022 593 51431 4-26 供料器服务店 07.01 维修 ITF 1. 用户接口更换 注意： 此单元包括 ESD 敏感 电子元件。采取 ESD 措施以防损坏电子元 件。 • 从 PCB 箱上卸下盖子 (212) 。 • 从箱子 (211) 中取出用 户接口 (214) 。 • 按照相反顺序装配。 固定连接器中的扁平 线。 • 螺丝转矩： 30+10 Ncm 。检查 2 条黑线的 走线情况。 项目 214 频率 仅…
选件手册 4022 593 51431
4-26 供料器服务店 07.01
维修 ITF
1. 用户接口更换
注意：此单元包括 ESD 敏感
电子元件。采取 ESD
措施以防损坏电子元
件。

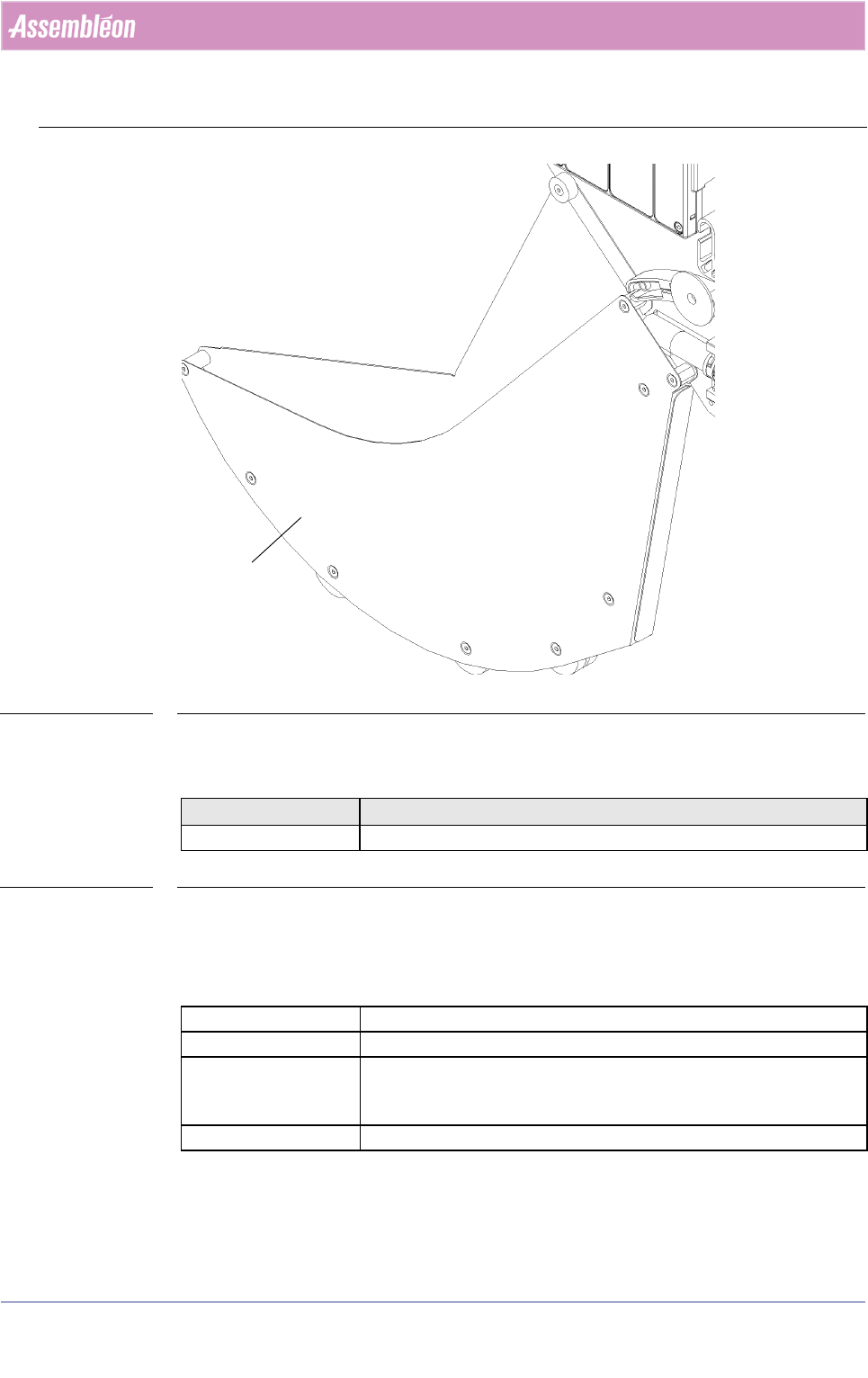

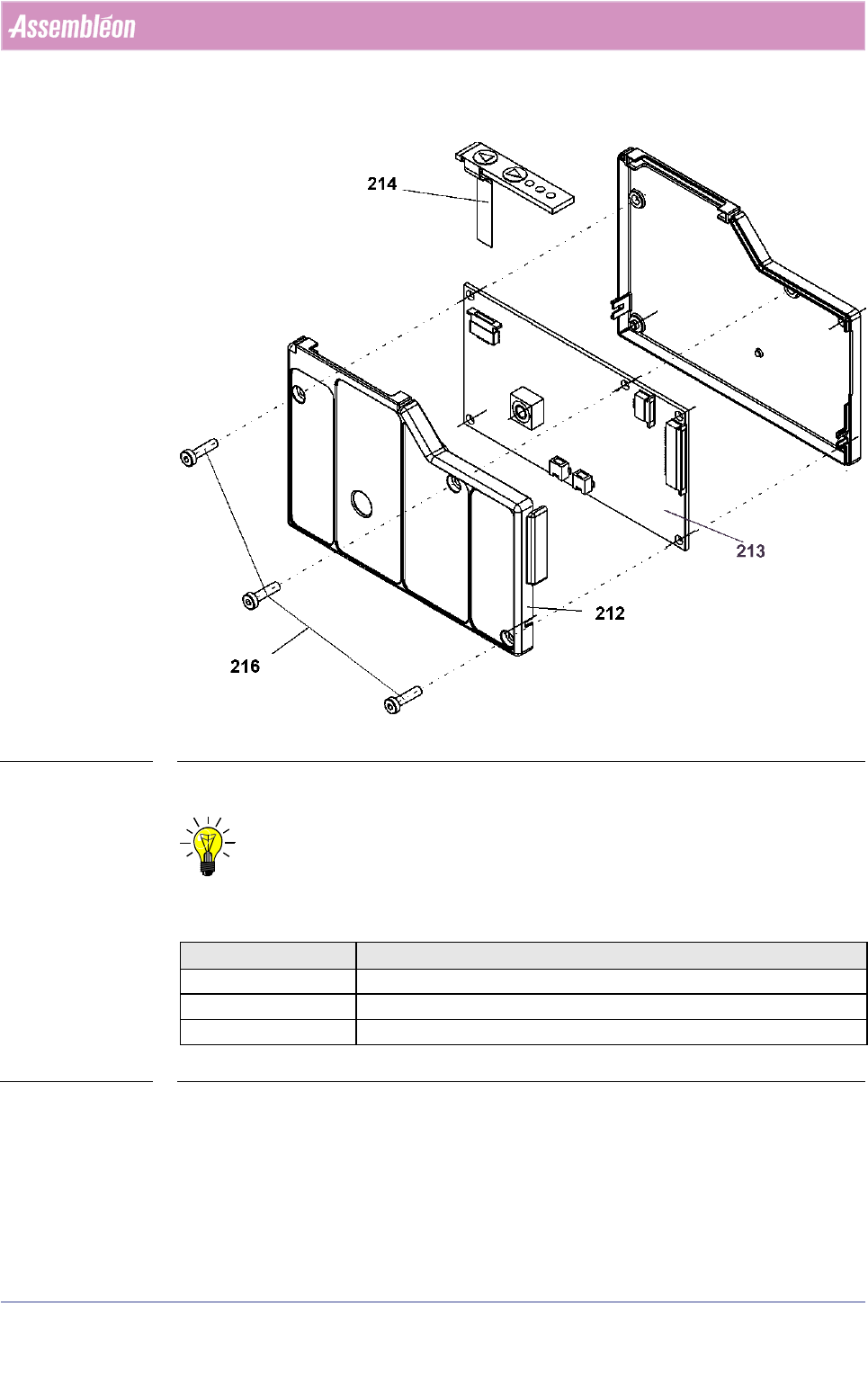

• 从 PCB 箱上卸下盖子
(212)。
• 从箱子 (211) 中取出用
户接口 (214)。
• 按照相反顺序装配。
固定连接器中的扁平
线。
• 螺丝转矩：30+10
Ncm。检查 2 条黑线的
走线情况。
项目
214
频率 仅当存在故障时
工具 转矩扳手读数：20 - 200 Ncm + 艾伦钻头 (s = 2mm)
预防措施 参见 ESD 小心
ESD 敏感电子设备
静电放电可能导致电子元件损坏。
在 ESD 安全环境中工作或者采取 ESD 预防措施。
ᇣᖗ
ᇣᖗ
用户接口

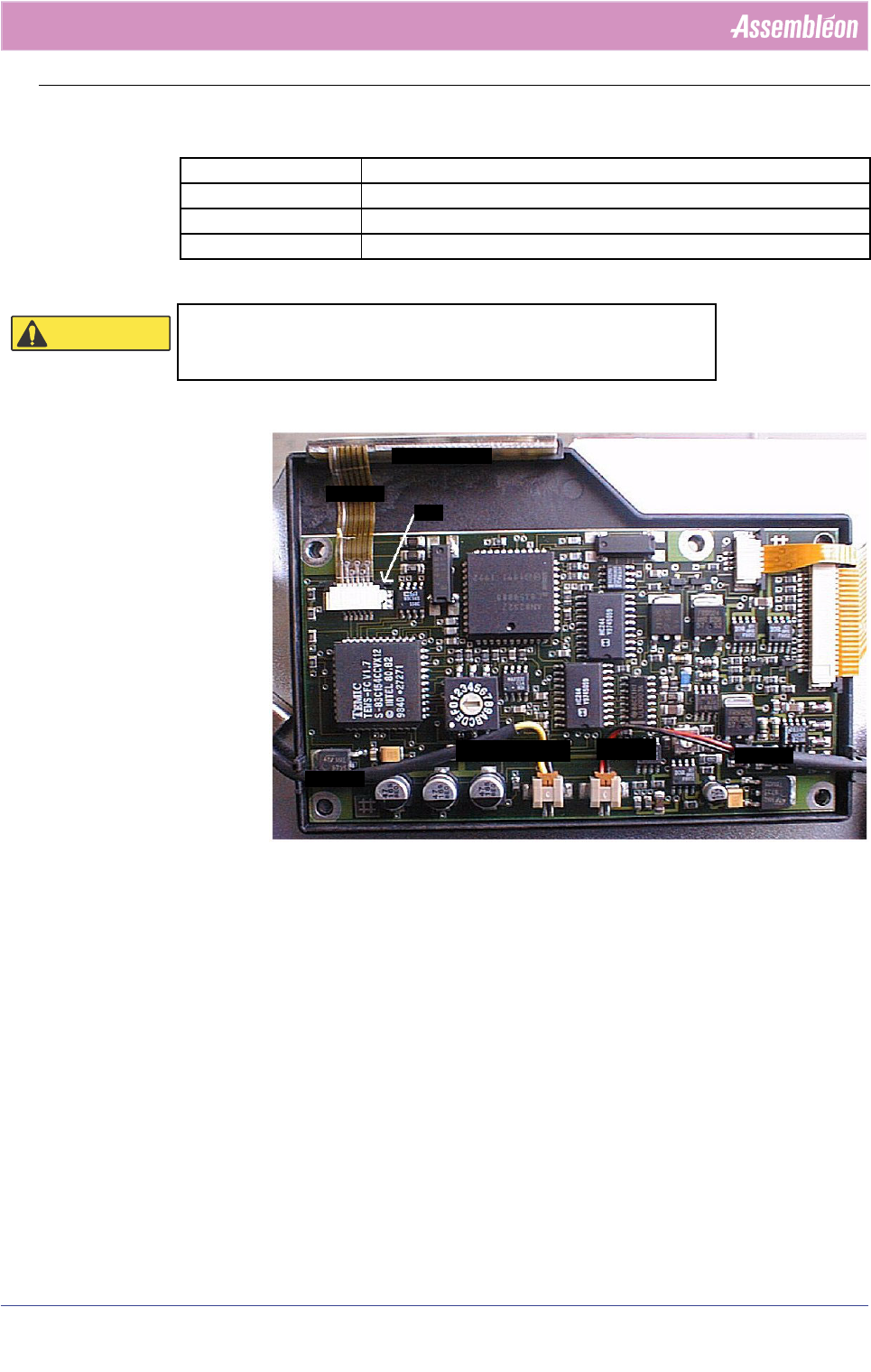

扁平线缆
边缘
黑线
黑线
微动开关
马达
