4022 593 51431 选件手册 07.01 供料器服务店 4-49 维修 ITF 19. 顶部导引更换注意： ITF2 供料器 24 和 44 mm 的顶部导引是镜像的。注意：使用 Loctite 243 ：当地采购并遵循当地安全法规。 • 拧松 2 个导引针，卸下顶部导引。更换后使用正确的长度。 • 在前三个螺纹上涂上少许 loctite 243 ，固定导引轴。推荐作用力： 60 + 10 Ncm 。 20…

选件手册 4022 593 51431

4-48 供料器服务店 07.01

维修 ITF

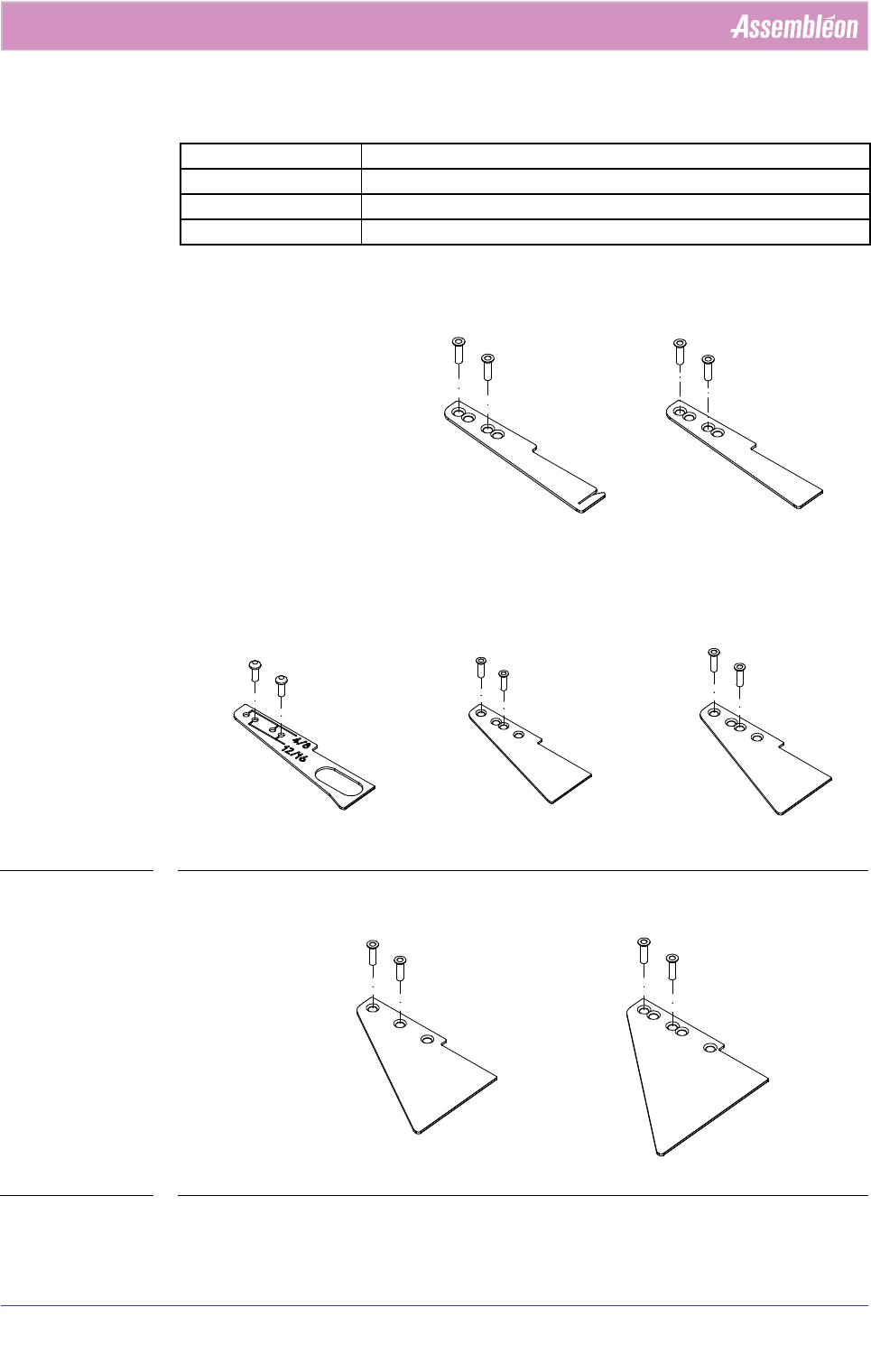

18. 修改后的（带切口）和标准的剥离板 12mm 更换

注意：所有 8mm 以上的剥离板均可进行调整，以

处理更大范围的元件。剥离板由供应商进

行标准调整。关于调整列表，请参见第 7

章。

• 拧松 2 个螺丝 (282)，卸下剥离板 (281)。

• 更换剥离板，用螺丝固定。下图显示了所

有新类型的推荐标准设置。

图 4-13 16、 24 和 32mm 可调剥离板概述

图 4-14 44 和 56 可调剥离板概述

项目

281

频率仅当损坏或新更换和选购时

工具 Phillips 十字螺丝刀 0

预防措施无

4022 593 51431 选件手册

07.01 供料器服务店 4-49

维修 ITF

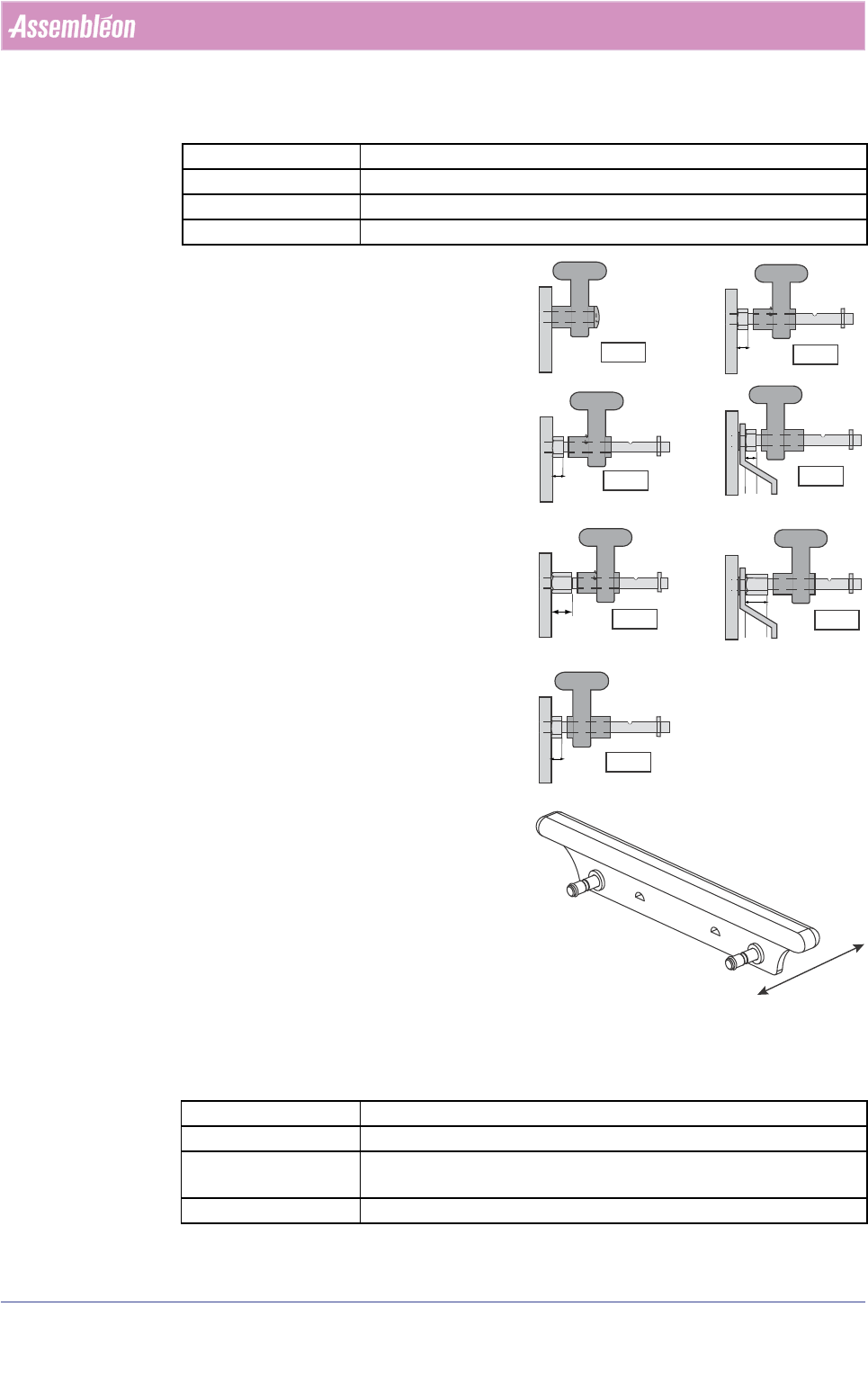

19. 顶部导引更换

注意：ITF2 供料器 24 和 44 mm 的顶部导引是镜像

的。

注意：使用 Loctite 243：当地采购并遵循当地安全法

规。

• 拧松 2 个导引针，卸下顶部导引。更换后使用

正确的长度。

• 在前三个螺纹上涂上少许 loctite 243，固定导

引轴。推荐作用力：60 + 10 Ncm。

20. 更换带料带导杆 (44-56 mm) 的整个顶部导杆

项目

361, 362

频率仅当损坏或丢失时

工具转矩扳手读数：20 - 200 Ncm + 艾伦钻头 2mm

预防措施使用锁定剂 243 (Loctite 060) 进行锁定

项目

392, 393, 401

频率仅当损坏或修改时

工具艾伦内六角扳手 2 mm

艾伦内六角扳手 1.5 mm （卸下旧导引针）

预防措施使用 Loctite 060 进行锁定

16mm

4mm

2mm

12mm

8mm

3.3mm

24mm

2.6mm

32mm

1.5mm

44mm

56mm

4.2mm

选件手册 4022 593 51431

4-50 供料器服务店 07.01

维修 ITF

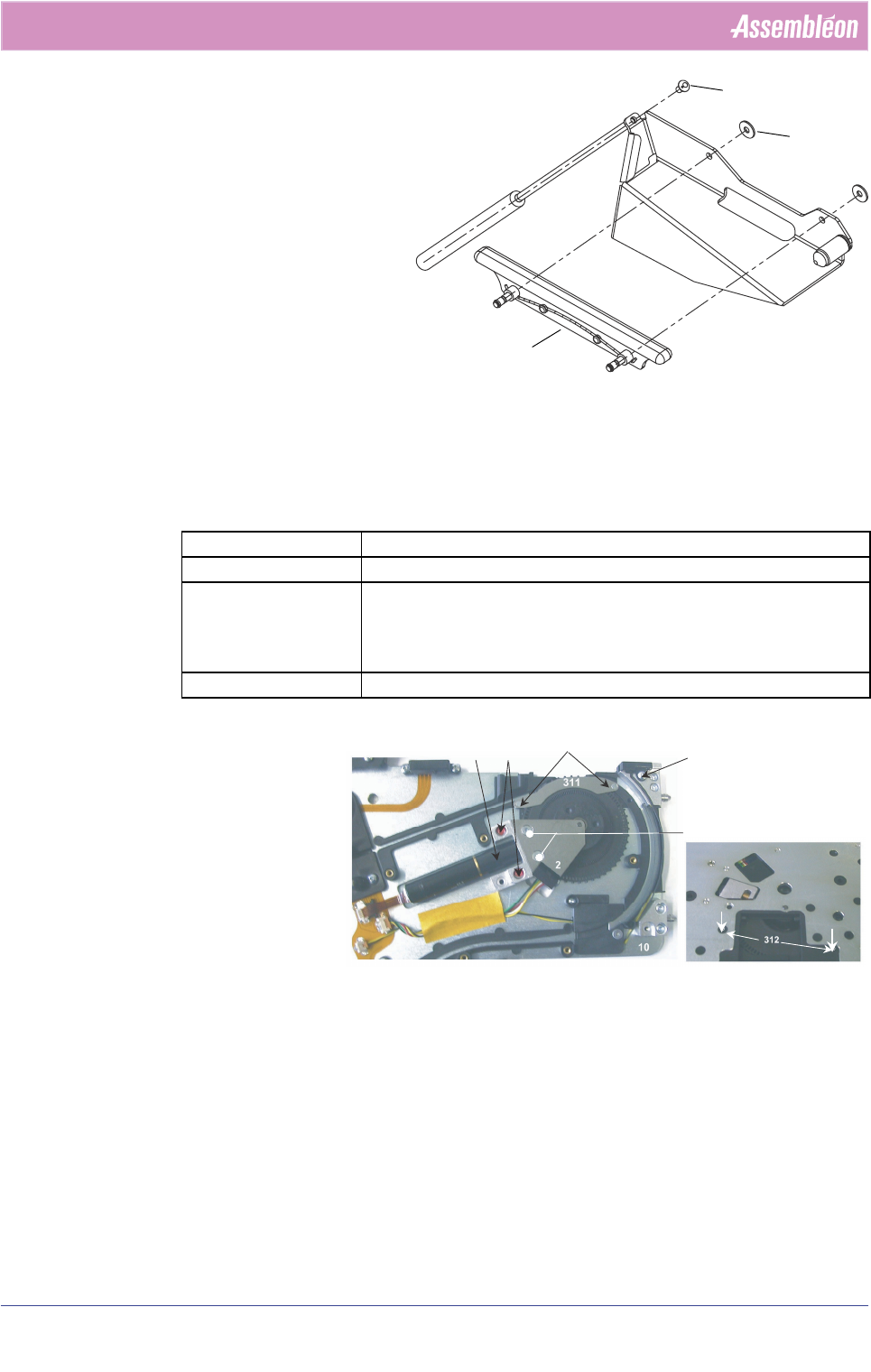

下面的说明卸下所有部件。仅更换相关的

缺陷或损坏部件。

• 拧松螺丝 (20-3)。

• 松开导引轴，卸下顶部导引 (361)。确

保两个垫圈不松动 (394)。

• 更换有缺陷的或损坏的部件。

• 按照相反顺序进行装配。确保先涂上

Loctite 243 以固定顶部导引。参考步骤

19.

• 除了两个导引轴外，44 和 56 mm 料带导

引的所有部件是相同的。

21. 链轮更换

利用此方法，用于 0402 元件的所

有必需的 8 mm 供料器的 90% 可

以达到预期要求。否则，供料器

必须送回修理店 ! 对于带有大元

件 (0603) 的 8 mm 供料器，不会

发生问题。对于 8 mm 以上的供

料器，可以使用此方法而不存在

任何问题。

注意：此方法不能用于 ITF2 8 mm

0201 供料器。只有在授权修理

店能够达到此供料器的要求精

度。

• 卸下料带盖（参见步骤 5. 和 8.）。

• 拧松 2 个螺丝，卸下剥离板（参见步骤 17、 18）。

• 卸下侧盖， (8 mm) 参考步骤 14. 中的说明， (12-24 mm) 参考步骤

15.， (32-56 mm) 参考步骤 16.。

备注：仅限于 8、 12、 16 和 24 mm：使用一种盖螺丝固定传感器箱。

项目来自 § 4.5.9 的 1

频率当失败或损坏时

工具艾伦内六角扳手 / 钻头 2 mm

艾伦内六角扳手 / 钻头 1.5 mm

转矩扳手

Loctite 7400

预防措施需要校准

203

394

361
