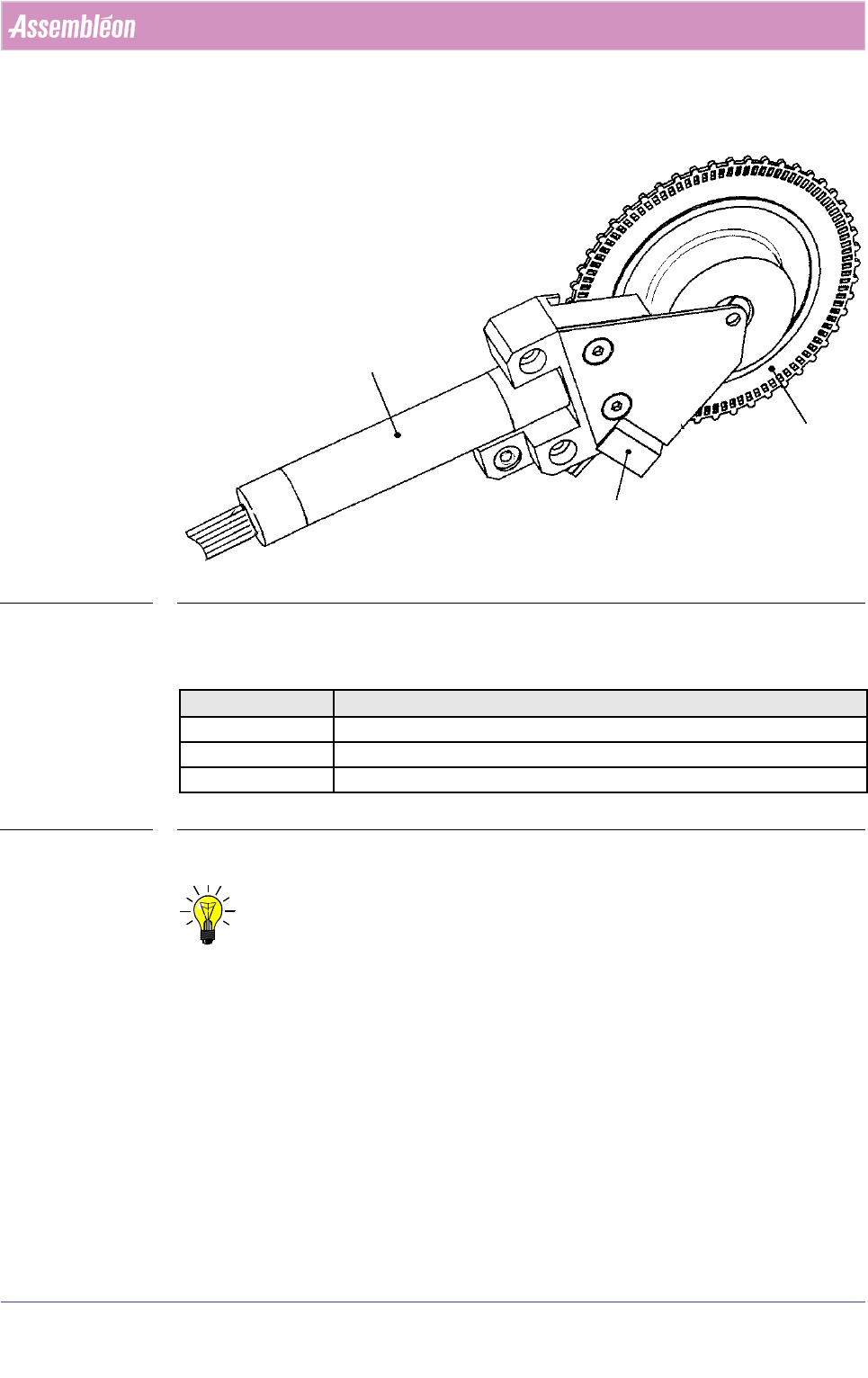

4022 593 51431 选件手册 07.01 供料器服务店 4-37 维修 ITF 4.5.9 模块 5 ：链轮传动装置 图 4-11 表 4-10 中 介绍了可在当地修理的项目。 参考图 4-11 表 4-10 模块 5 ： 链轮传动装置 参见 § 4.5.10 步骤 21, 22, 23 以了解更换说 明。 注意： 上表中提到的部件更换需要进 行校准 ! 项目 说明 1 链轮 2 链轮传感器 3 链轮马达 3 1 2
选件手册 4022 593 51431
4-36 供料器服务店 07.01
维修 ITF
3. 夹固单元装置
参考图 4-10
• 从线缆架 (16-7) 上拔掉线缆 (23)。
• 需要更换线缆架 (16-7) 时，卸下制
动环 (16-8)，从夹固单元装置上拔
掉线缆。
• 拧松 2 个螺丝 (113)。
• 缓慢地沿着连接销钉向上滑动夹固
单元。

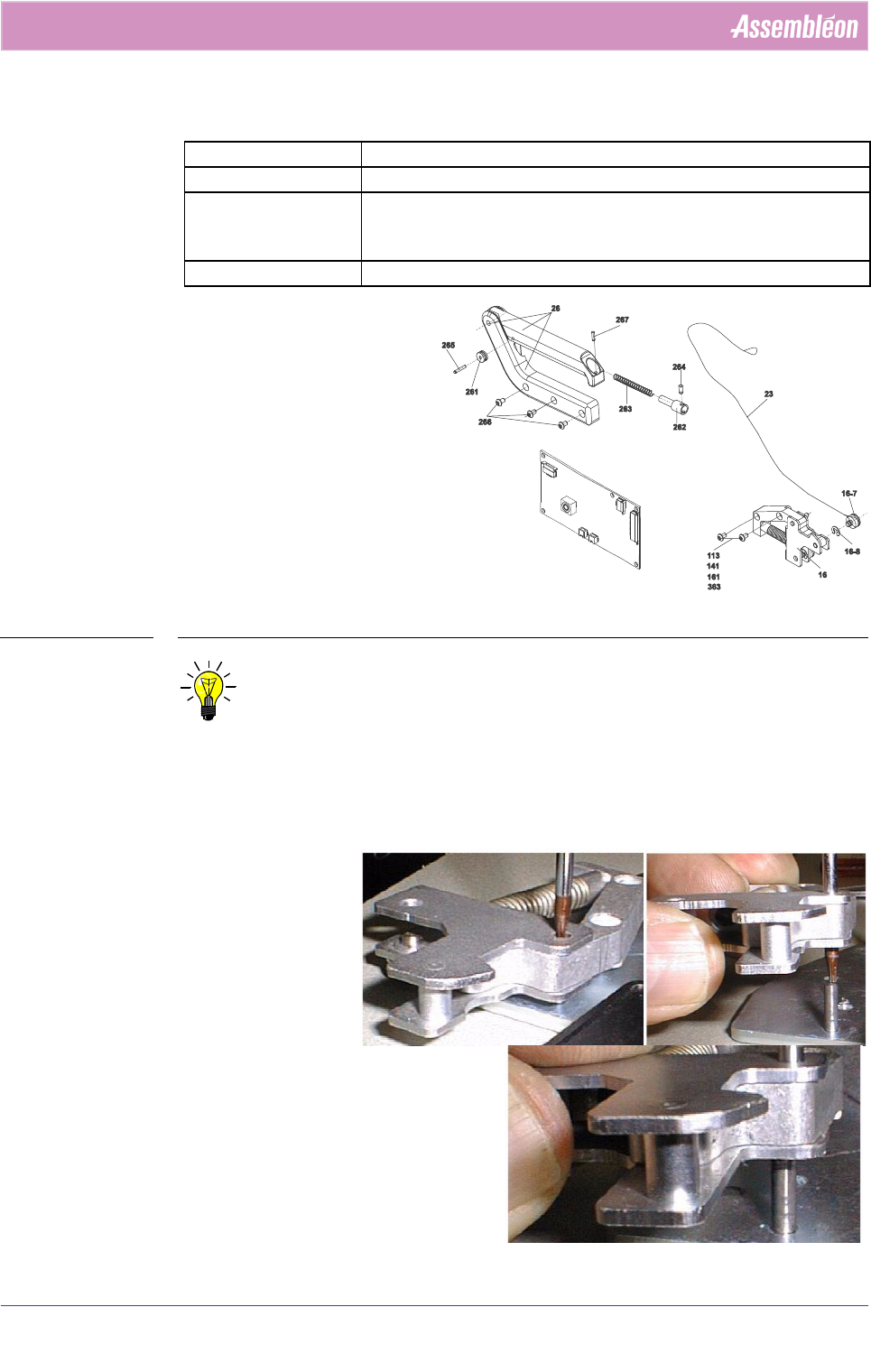

图 4-10
注意： 弹簧压力使销钉位置保持不变。当断开夹固单元时，弹簧可能在某个方向上松
开。请注意采取措施使弹簧保持原位。
备注： 在夹固单元向上移动期间，通过 ~2.5mm rnd. 将销钉冲压器或螺丝刀推入孔中。
a)从后板上卸下夹固单元
• 更换成新的夹固单元，使用新销
针作为导引装在当前销针上。
• 将单元按压到后板上，使后板上
的当前销针位置保持不变 !
b. 安装夹固单元
• 按照相反顺序装配剩余项目。
项目
16, 16-7, 16-8
频率 仅当存在缺陷或损坏时
工具 艾伦内六角扳手 2mm
小钳子
销钉冲压器 ~2,.5 mm (0.10")
预防措施 无
