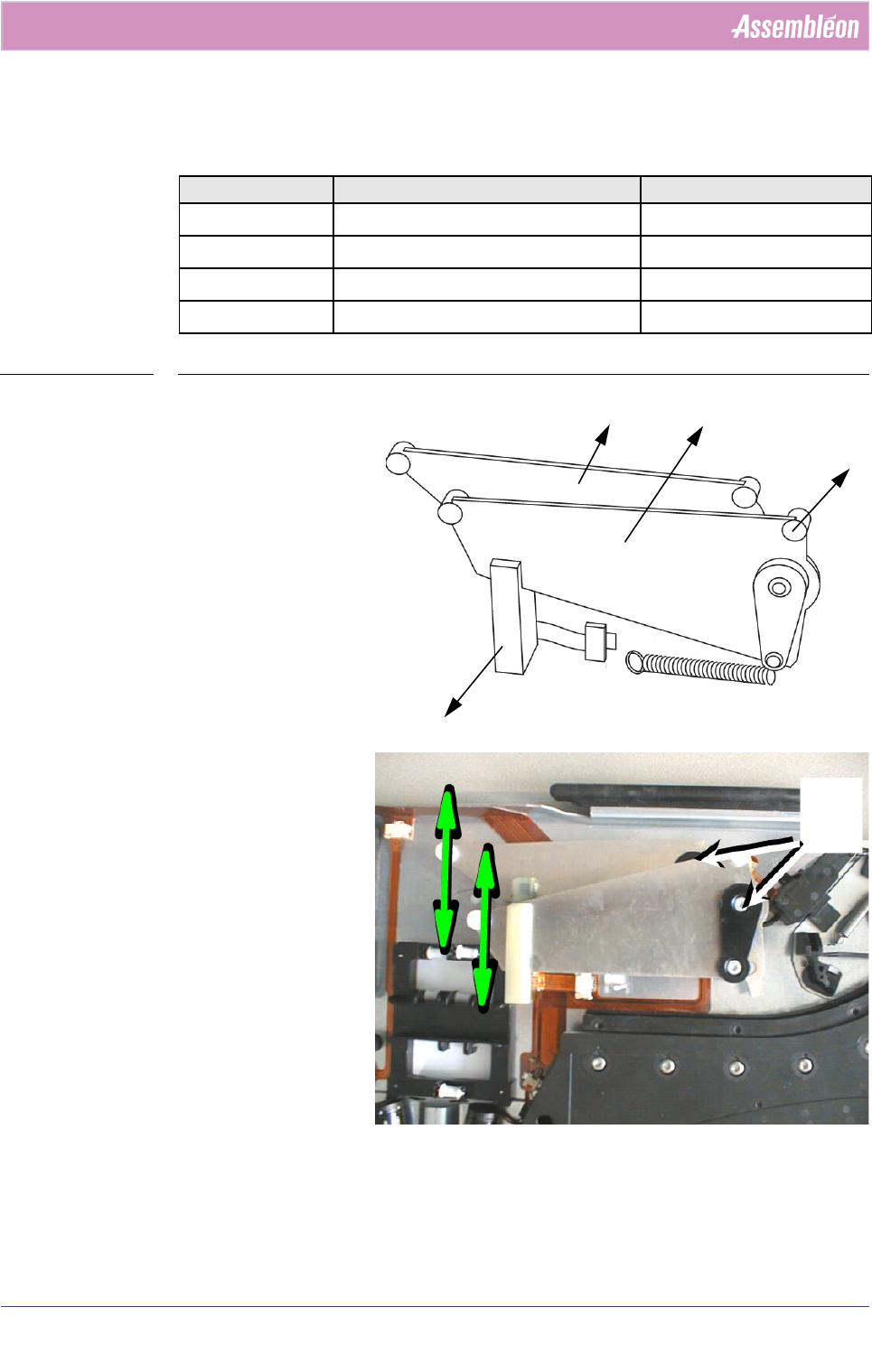

选件手册 4022 593 51431 5-30 供料器服务店 07.01 维修 TTF 4. 顶部银箔缓冲更换 表 5-9 更 换部件 • 模块概述 • 自由移动缓冲 注意： 检查缓冲能否自由 移动 （手动检 查。若不能，应拧松螺丝 (A) 90 度） 。 表 5-9 中介绍了可在当 地修理的项 目。 项目 说明 节 1 顶部银箔缓冲传感器 5.5.7 步骤 5. 2 缓冲滚轮 5.5.7 步骤 6. 3 缓冲上通道 5.5.7 步骤…
4022 593 51431 选件手册
07.01 供料器服务店 5-29
维修 TTF
从供料器号码 TTF 1003000 向前的马达和剥离单元
可以单独更换。
为更换马达或顶部银箔单元，必须卸下整个顶部
银箔装置。
• 小心地拔掉剥离马达上的线缆。向后推边缘，
断开连接器。
• 卸下用于固定剥离轮的左弹簧。
注意：为进一步操作，可卸下侧板。
注意：不要弯曲弹簧。
注意：确保马达线缆不接触卡杆线缆。
• 卸下后侧用于固定剥离装置的 3 个螺丝。
• 卸下整个剥离装置。
• 按照相反顺序装配。
注意：确保马达线缆朝向连接器，不
平直地向前或向
后。

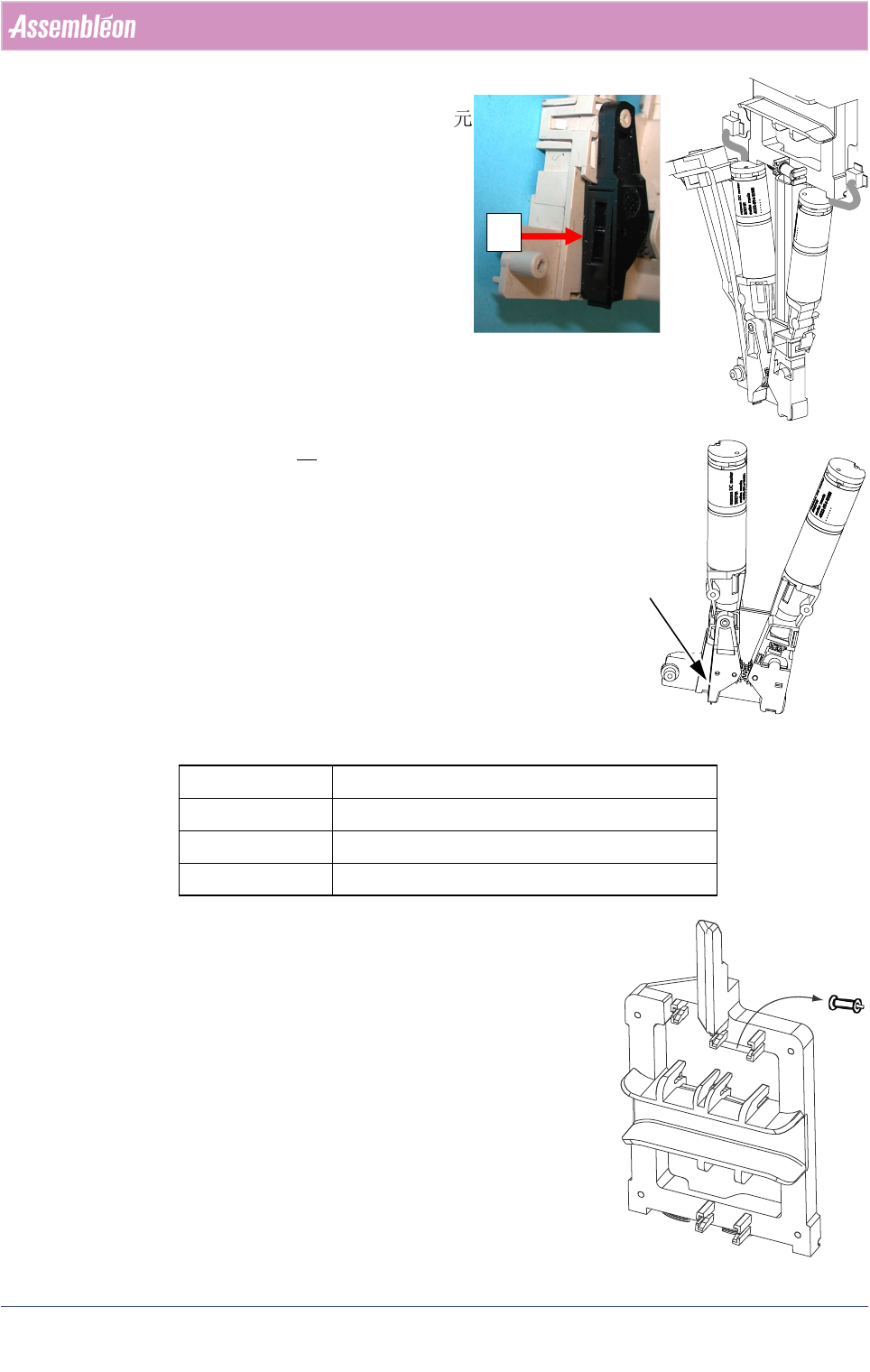

注意：装上弹簧时，检查后侧黑色把手上的盖 (A) 是否
存在。
两个马达可以转移到新剥离单元。
• 卸下 4 个螺丝。
• 装配马达。
3. 顶部银箔导引滚轮更换
• 从导引单元中拉出滚轮。
• 将新滚轮推入导引单元，直至其咔哒一声到位。
• 确保滚轮自由移动。
项目 2, 顶部银箔导引滚轮
频率 仅当损坏、污染或存在缺陷时
工具 无
预防措施 无
盖 A
105018a.eps
线缆后侧
AA
4022 593 51431 选件手册
07.01 供料器服务店 5-31
维修 TTF
5. 顶部银箔缓冲传感器更换
• 小心地拔掉扁平线缆。
• 卸下后部的两个螺丝。
• 螺丝转矩：0.22 Nm +/- 10%。
6. 缓冲滚轮更换
• 推出滚轮
• 插入新滚轮
7. 缓冲上通道和 / 或下通道
• 卸下弹簧
• 不要弯曲弹簧，使用钳子
• 更换缓冲
• 拧紧螺丝 1 Nm +/- 10%
注意：将螺丝转回 -90º，直至缓冲可自动移动。
项目 1, 顶部银箔缓冲传感器
频率 仅当损坏时
工具
Torx T6
预防措施 无
项目 2, 缓冲滚轮
频率 仅当丢失或损坏时
工具 无
预防措施 无
项目 3, 4 缓冲上通道 / 下通道
频率 仅当损坏 （磁体丢失）时
工具
Torx T10
预防措施 无
