4022 593 51431 选件手册 07.01 供料器服务店 4-43 维修 ITF 9. 顶部银箔移位轴更换 • 拧松螺丝 (20- 3) ， 从移位块 (291) 中取 出移位轴 (20-1) 、支架 (2 0-2) 和 / 或 PTFE 套管 (392) 。 • 卸下旧轴和 / 或套管，并换成 新的。 确保以正确的方式安装套管，参见 细 节部分。 • 按照相反顺序装配。 • 仅对于 44 和 56mm 供料器， 项目 20-2…
选件手册 4022 593 51431
4-42 供料器服务店 07.01
维修 ITF

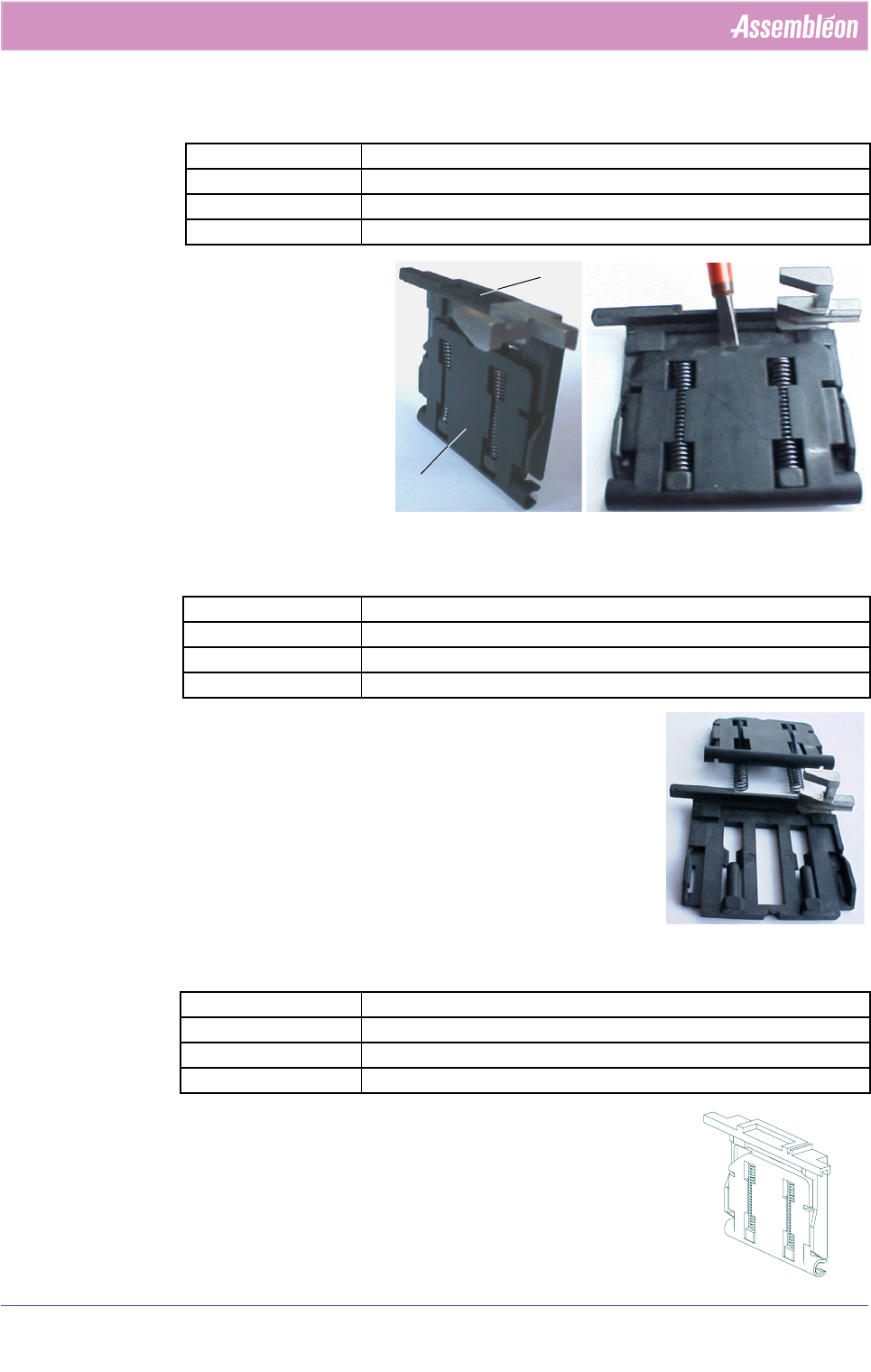

6. 后板更换
• 使用小螺丝刀从料带盖装置 (17) 上卸
下后板 (17-1)。
• 卸下后板，换成新后板。
• 按照相反顺序装配。
7. 弹簧更换
• 卸下后板。
• 卸下弹簧，换成新弹簧。
• 按照相反顺序装配。
• 先装上后板上的 2 个螺丝
8. 料带盖 (12-56mm) 更换
• 此过程在步骤 5. 中介绍
项目
17-1
频率 仅当损坏时
工具 螺丝刀 Phillips 0
预防措施 无
项目
17-2
频率 仅当损坏时
工具 螺丝刀 Phillips 0
预防措施 无
项目
17
频率 仅当损坏或新更换时
工具 无
预防措施 无
17-1
17
4022 593 51431 选件手册
07.01 供料器服务店 4-43
维修 ITF

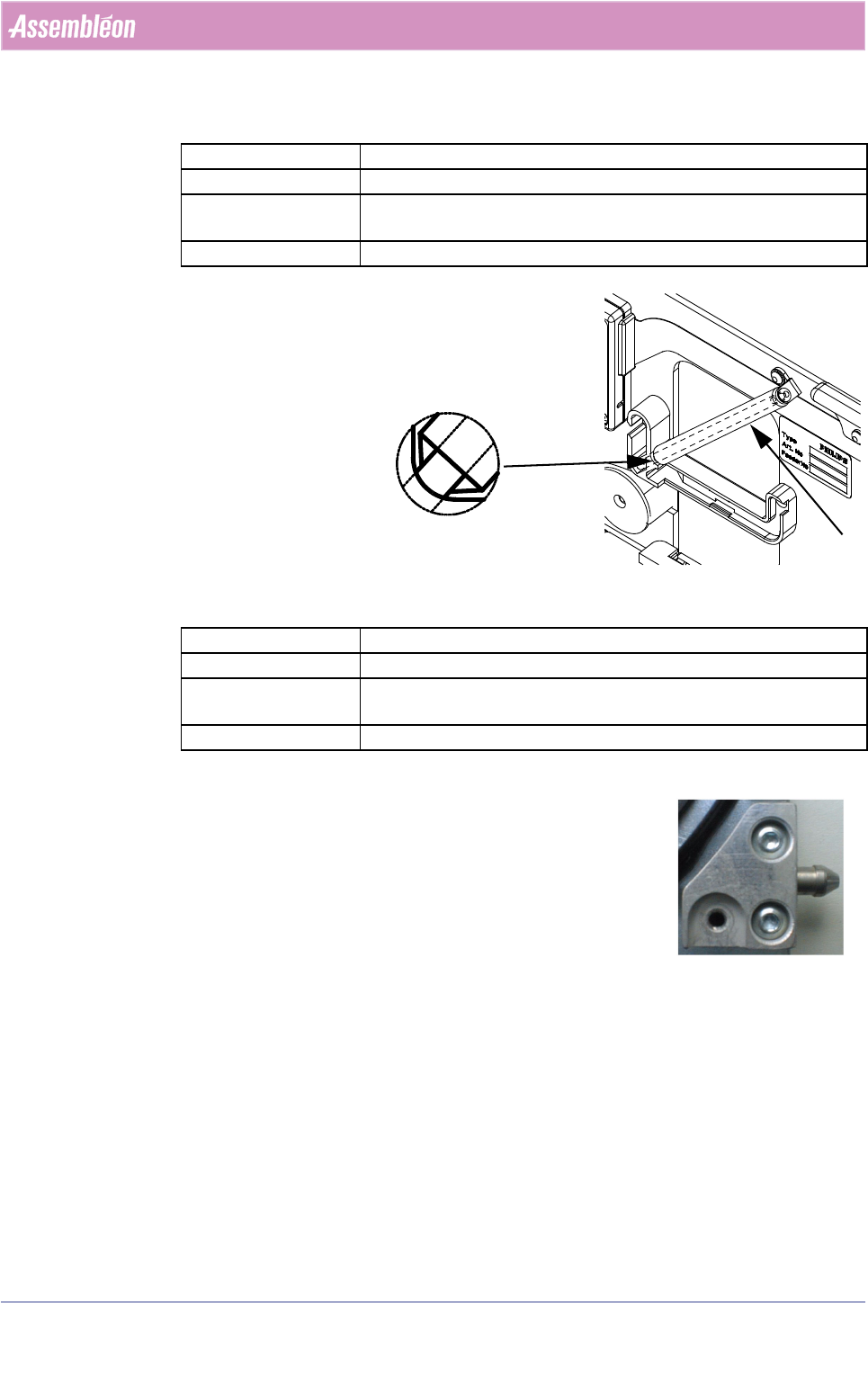

9. 顶部银箔移位轴更换
• 拧松螺丝 (20-3)，从移位块 (291) 中取
出移位轴 (20-1)、支架 (20-2) 和 / 或
PTFE 套管 (392)。
• 卸下旧轴和 / 或套管，并换成新的。
确保以正确的方式安装套管，参见细
节部分。
• 按照相反顺序装配。
• 仅对于 44 和 56mm 供料器，项目 20-2
集成在支架中。
10. 定位针单元 （底部）更换
• 卸下盖，(8mm) 参考 14. 节中的说明，(12-24mm) 参考 4.5.10 节。
• 将 2 条发射传感器线留在原位。
• 卸下两个螺丝 (121)，换成新的定位针单元。对于 44-56mm 的供
料器，必须先卸下盖隔板 (274)。
• 在定位针和底板之间涂上 Loctite。
• 按照相反顺序装配定位针。前盖隔板的螺丝转矩：60 + 10 Ncm
• 按照步骤 14.、 4.5.10 节或步骤 16. 中的说明装上并固定盖。
项目 20-1、 20-2、 20-3 和 392
频率 仅当损坏时
工具 艾伦内六角扳手 2mm /Torx T10
艾伦内六角扳手 1.5mm （卸下导引针）
预防措施 无
项目
24, 274
频率 仅当损坏或销针丢失时
工具 开口 / 环形扳手 s=6mm （仅 44 和 56mm）
转矩扳手读数 20 ñ200 Ncm + 钻头 =6mm
预防措施 无
细节
392
12-56 mm
选件手册 4022 593 51431
4-44 供料器服务店 07.01
维修 ITF
11. 发射传感器更换
• 卸下盖，必要时按照步骤 14. 中的说明卸下
装配板架上的截留元件。
• 拧松螺丝 (332 & 333)，卸下保护盖 (331)。
• 卸下胶皮线 (12-56 mm)
• 从装配板上撕下粘胶条。
• 从 PCB 线缆连接器上拔掉 2 根线。
• 卸下发射传感器 (181) 和盖 (182)。
• 卸下发射传感器，换成新的。先将传感器
PCB 装到盖的切口内 （参见细节 1）。
• 将传感器和盖装入装配板的切口内。确保
不要损坏发射传感器的 2 根线。这意味着
2 根线很好地插入较小的弯曲切口内。将 2
根线连接到 PCB 连接器。
• 必要时，更换发射器盖 (182)。
• 用 2 个螺丝安装和固定保护盖。确保 2 根线
进入装配板上的 2 个间隙内 （参见细节
2）。
• 装上胶皮线 (12-56 mm)
• 贴上自粘胶带。
• 按照 14. 节中的说明安装和固定盖
项目
181, 182
频率 仅当损坏或存在缺陷时
工具 转矩扳手读数：20- 200 Ncm + 艾伦钻头 2mm
真空清洁器 （在工作间使用）
螺丝刀 Philips 0
预防措施 无
通过插入胶皮线保护线缆：
