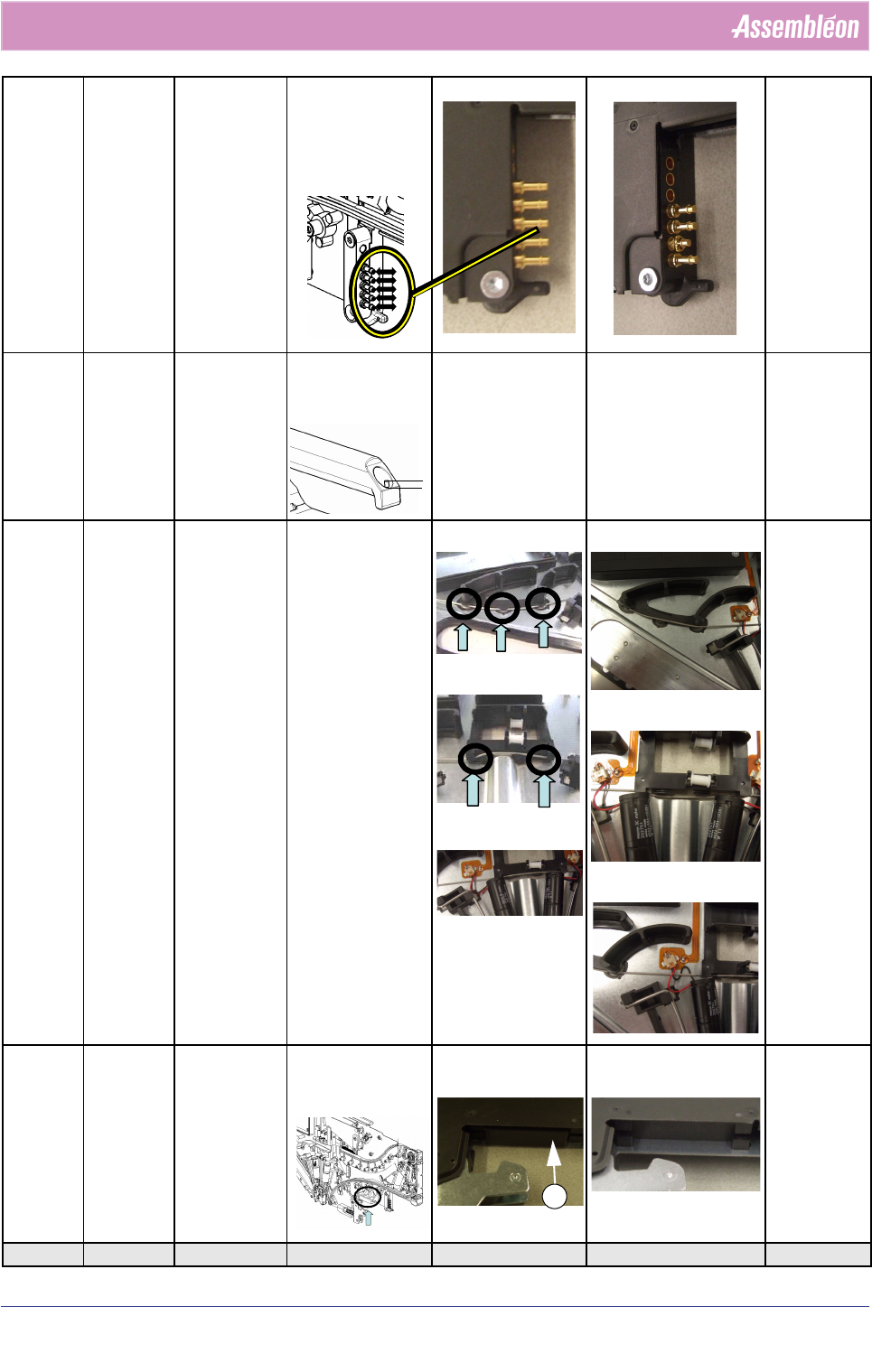

选件手册 4022 593 51431 5-8 供料器服务店 07.01 维修 TTF 12 触针 按入触针 • 所有 5 个都存在 • 没有损坏 • 每个触针的弹 簧移动是否正 常 ? 更换 触针： § 5.5.9 步骤 2. 13 安全销 安全销的存 在和高度 安全销的高度是 2 ± 0.5 mm § 5.5.8 步骤 a) 14 Sam 线缆 检查 走线情况 检查线缆 走线是否正确而 没有接触电子部 件 / 导线 正确走线 15 …

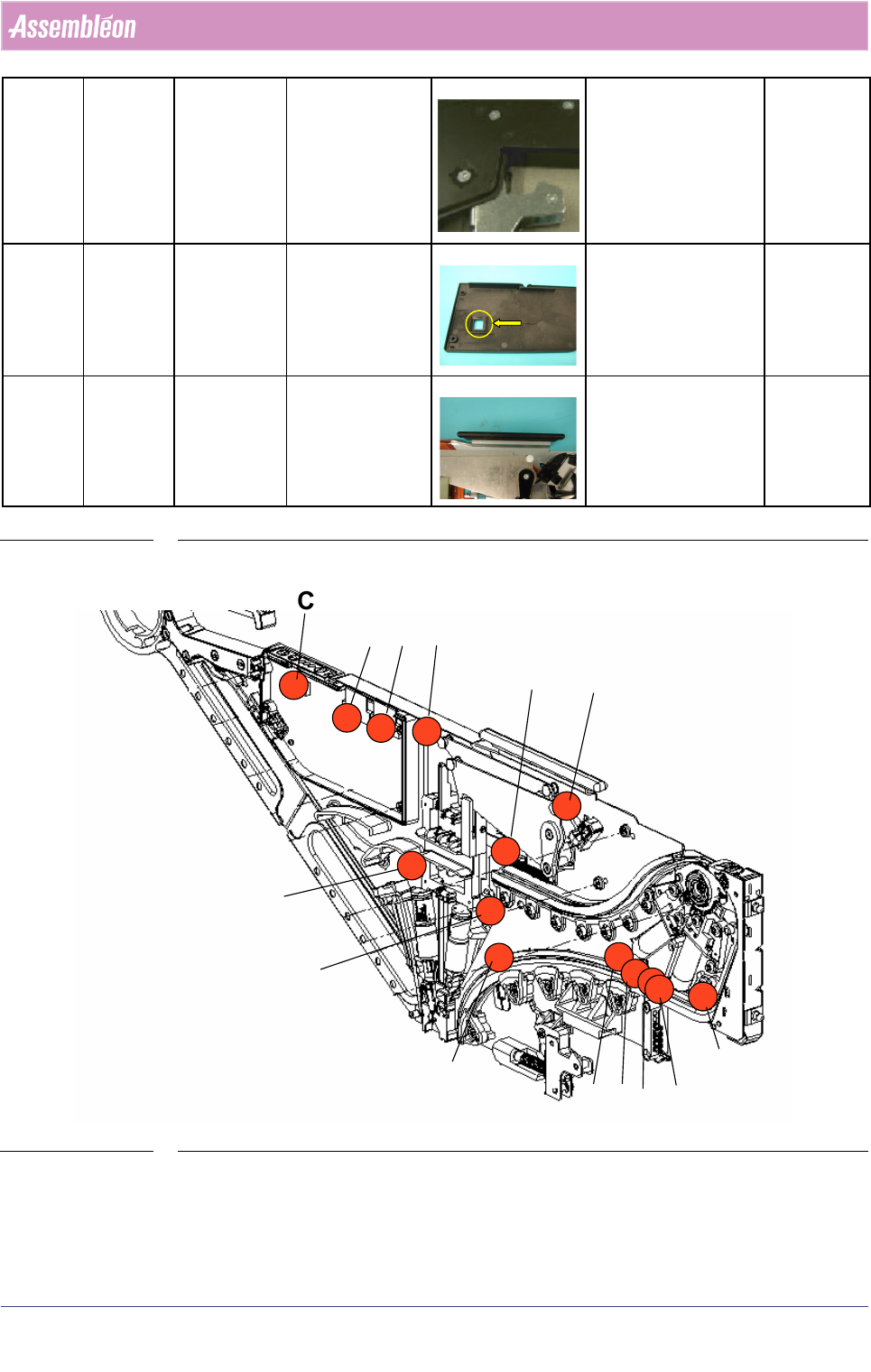

4022 593 51431 选件手册
07.01 供料器服务店 5-7
维修 TTF
8

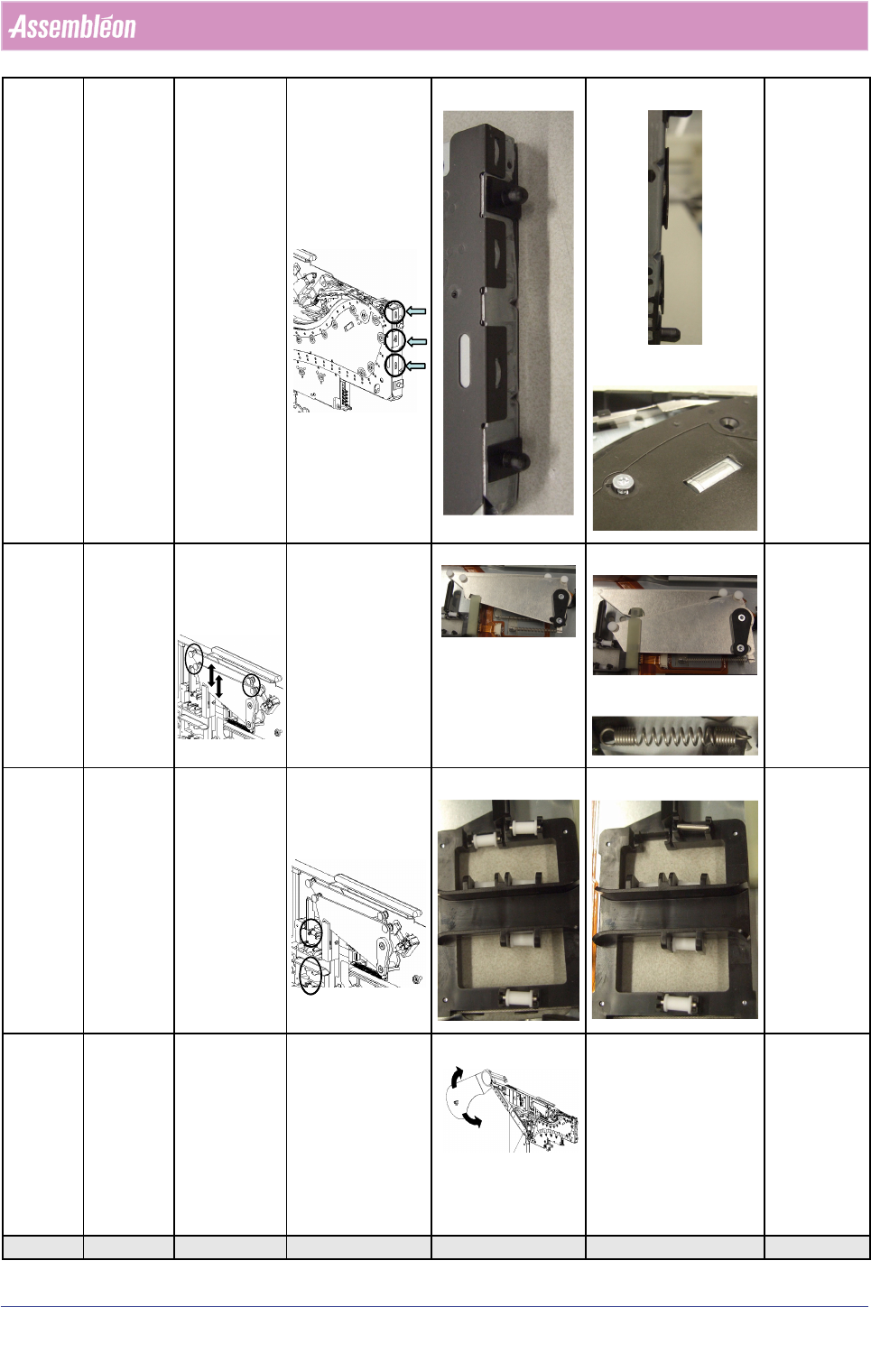

顶板 检查顶板的
正面
检查顶板是否正
确固定在供料器
的正面以及所有
螺丝是否均已装
上且没有超出顶
板或其它面
向后弯曲板
子正面或更
换顶板并拧
紧所有螺
丝。
9
顶部银箔
缓冲杆臂
检查杆臂移
动、杆滚轮
和弹簧。
a- 检查杆臂移动
（不使用时应位
于上部）
b- 检查杆滚轮是
否存在。
c- 检查弹簧状况
d- 检查导引块是
否与元件脱离
§ 5.5.7 步骤
4.
10
顶部银箔
导引滚轮
检查滚轮是
否被正确推
入
推动白色滚轮。
滚轮应 “咔哒”
一声入位
§ 5.5.7 步骤
3.
11
卷筒臂 检查移动 上下移动卷筒臂
检查卷筒臂是否
弯曲
臂不能掉下 !
§ 5.5.6
检查数 部件 操作 检查 良好 不良 说明
