JaNets 使用说明书 5 车间作业设置 5-7 5-2-4-3 移动车间配置 图 5-2-4-6 移动生产线 5-2-4-4 调整生产线配置 图 5-2-4-7 生产线旋转 图 5-2-4-8 生产线重叠 在任意机器上点击鼠标右键 → 会在弹出菜单上显示旋转菜单。 在此选择角度。 拖放 车间图 重叠位置的机器会以 红色粗框显示。
JaNets 使用说明书 5 车间作业设置
5-6
5-2-4-1 进行车间配置
将车间构成树形内的［未配置］或［车间］里的［生产线］拖放到车间图，即可进行车间配置。
在车间里配置生产线时，车间构成树形的[生产线]会移动到配置位置的[车间]里。
图 5-2-4-2 车间配置前 图5-2-4-3 车间配置后
5-2-4-2 取消车间配置
在车间构成树形里选择「未配置生产线」拖动到车间图里。
释放后会移动到车间构成树形的[未配置]的下面。
取消配置后，车间图中的机器图标即被删除。
图 5-2-4-4 已配置的生产线－取消车间配置 图 5-2-4-5 已配置的生产线－取消车间配置后
车间构成树形 车间图
未配置车间图
车间构成树形
车间图
车间构成树形
JaNets 使用说明书 5 车间作业设置
5-7
5-2-4-3 移动车间配置

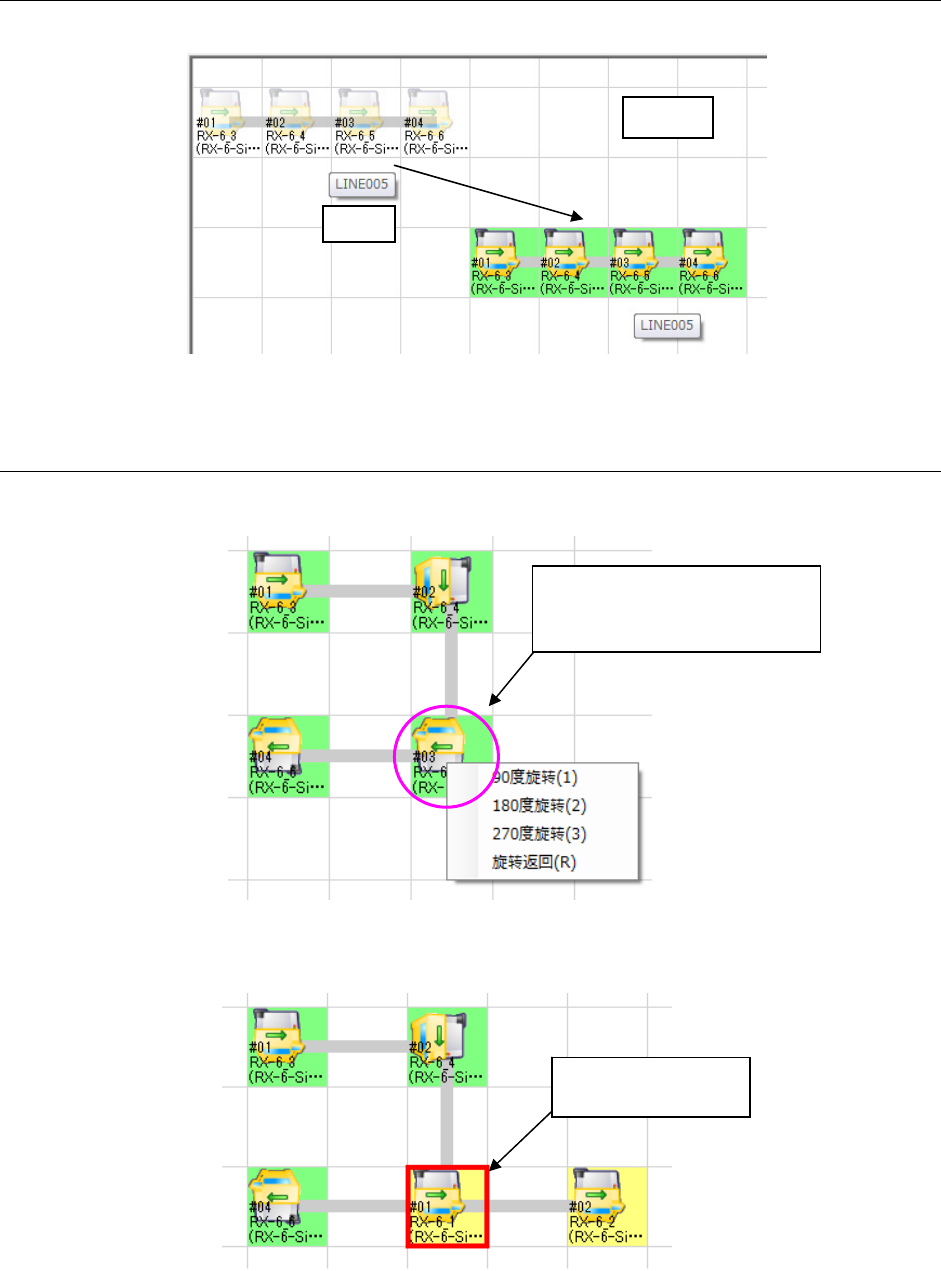

图 5-2-4-6 移动生产线
5-2-4-4 调整生产线配置
图 5-2-4-7 生产线旋转
图 5-2-4-8 生产线重叠
在任意机器上点击鼠标右键→
会在弹出菜单上显示旋转菜单。
在此选择角度。
拖放
车间图
重叠位置的机器会以
红色粗框显示。
JaNets 使用说明书 5 车间作业设置
5-8
5-2-5 车间构成
5-2-5-1 车间构成（生产线）
在车间里配置生产线后，会追加配置生产线的设置项目。

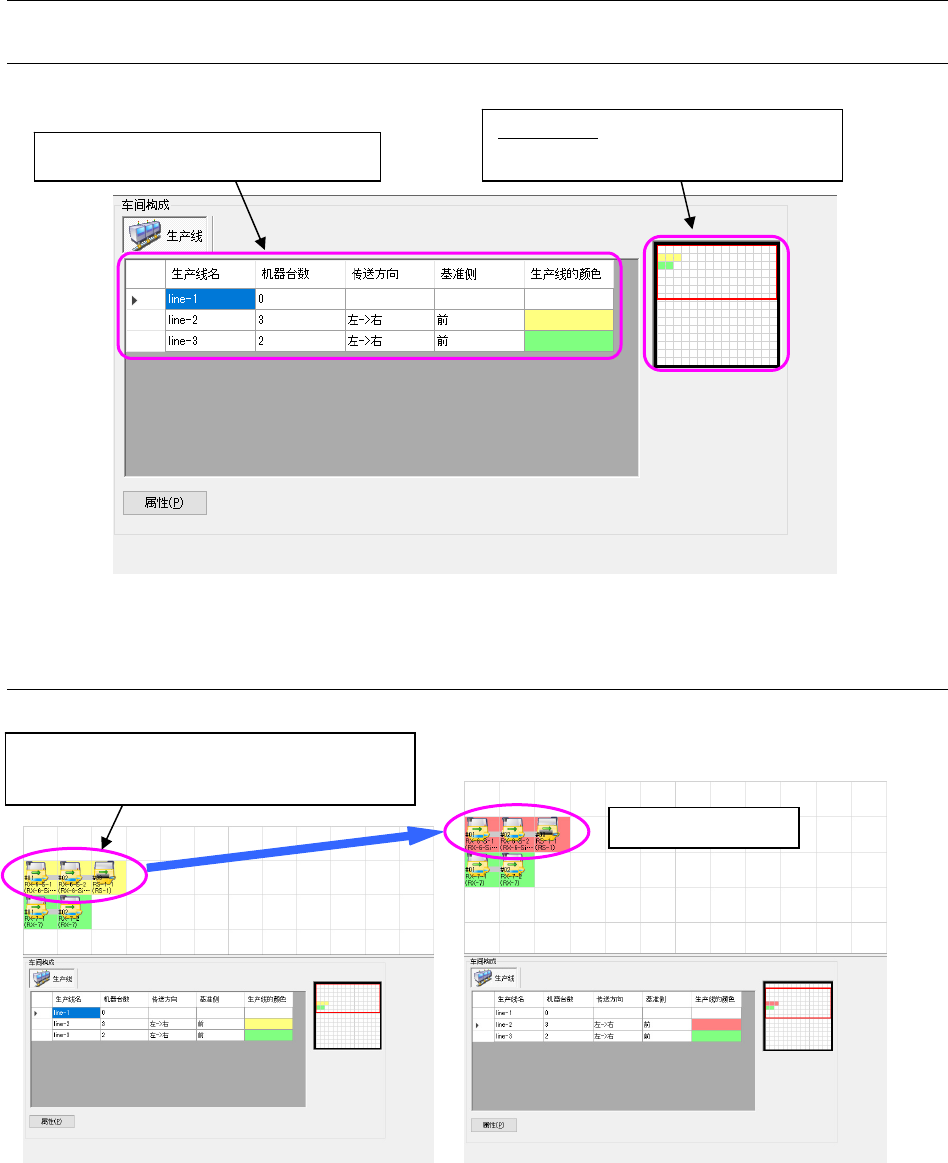

图 5-2-5-1 车间详细
5-2-5-2 设置生产线的背景色
图 5-2-5-2 生产线图－生产线的背景色改变前 图 5-2-5-3 生产线图－生产线的背景色改变后
[车间图]控制：显示车间的全体图及车间图
的显示区域光标。
背景颜色会变化。
列表显示该车间里配置的生产线。
在任意生产线上双击或按 ENTER 键→
显示「颜色设置对话框」画面，选择颜色。
