JaNets 使用说明书 1 6 程序管理器 16-36 16-22 环境设置 点击「工具」‐「环境设置」则显示环境设置窗口。 图 16-22-1 环境设置窗口 16-22-1 动作设置 对注册元件数据时的动作进行设置。 树形控件
JaNets 使用说明书 16 程序管理器
16-35
16-21 同步 IFS 服务器
IS 系统与 IFS-NX 系统在车间里共存时，元件数据的主信息是分别管理的。通过使用本功能，可将
IS 服务器端注册的元件数据的信息统一注册到 IFS 服务器端。
对 IFS 服务器的同步处理，通过选择菜单的「数据库」‐「同步 IFS 服务器」便可执行。

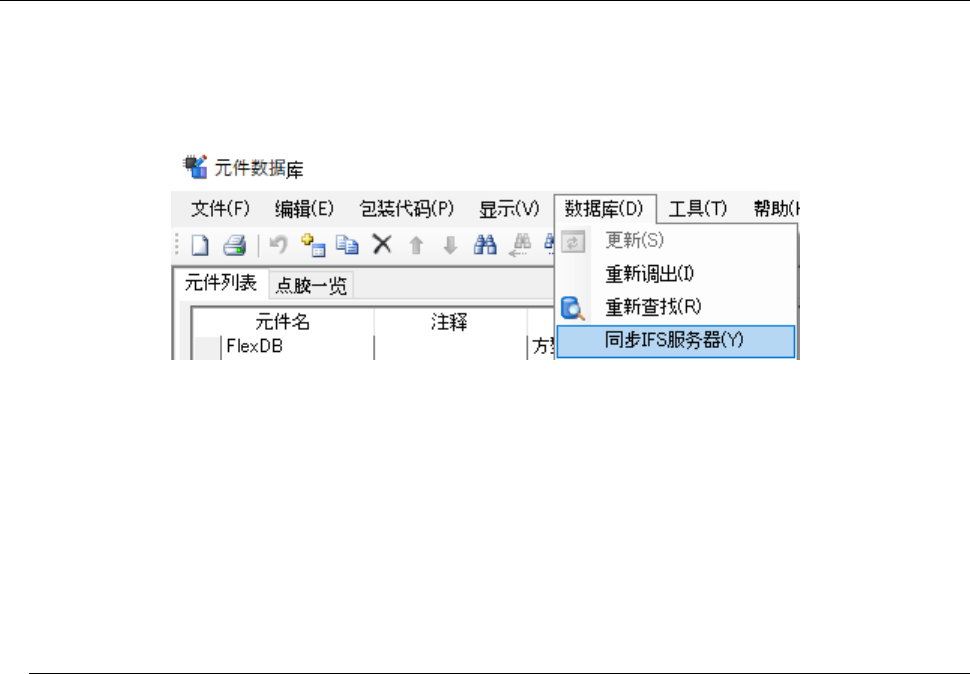

图 16-21-1 菜单-「数据库」-「同步 IFS 服务器」
此菜单只有在 IS 平台的环境设置里将 IFS-NX 设置为「使用」才会显示。另外，在以下的条件下不
能执行菜单。
・ 登录用户不具备「注册数据」权限时
・ 未显示出元件数据选项卡的元件列表时
16-21-1 同步处理事项
元件数据同步处理事项如下。
・ 将 IS 服务器里有，但 IFS 服务器里没有的元件数据注册到 IFS 服务器
・ 更新 IS/ IFS 服务器里都存在的元件数据 (※1)
※ 注册的元件数据包装不同时，会自动将包装信息注册到 IFS 服务器端。
JaNets 使用说明书 16 程序管理器
16-36
16-22 环境设置
点击「工具」‐「环境设置」则显示环境设置窗口。

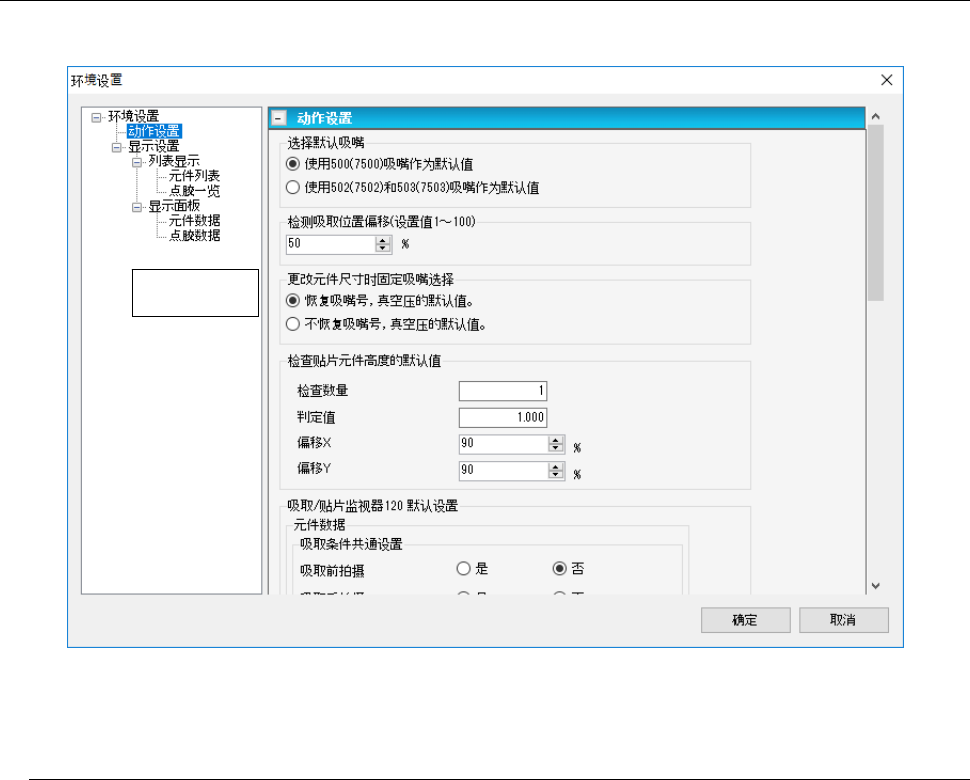

图 16-22-1 环境设置窗口
16-22-1 动作设置
对注册元件数据时的动作进行设置。
树形控件
JaNets 使用说明书 16 程序管理器
16-37
图 16-22-2 动作设置
项目 内容
选择默认吸嘴
有关制作元件数据时吸嘴默认值的设置，元件数据为相当于 500 吸嘴的数据时，通
过单选按钮选择是直接设置为 500，还是设置为 502・503 吸嘴。
默认选择｢使用 500 吸嘴作为默认值｣。
RS-1 将 7500 或者 7502・7503 作为默认值。
检测吸取位置偏移
为了计算出吸取位置偏移检测判定值，输入设置值。
输入范围为 1～100%。默认值为 50%。
更改元件尺寸时固定吸嘴选择 更改元件尺寸时，选择是否恢复吸嘴编号和真空压的默认值。默认选择「恢复」。
检查贴片元件高度的默认值
设置检查贴片元件高度中使用的默认值。默认值如下所示。
检查数量： 1
判定值： 1.000mm
偏移 X： 90%
偏移 Y： 90%
贴片监视器 120 默认设置 设置新制作时的贴片监视器 120 的默认值
RX-7 数据使用的默认值
设置在制作新元件数据时，「RX-7 使用」勾选框的默认值。
选择「使用」，则使用 RX-7 的勾选框默认值为勾选状态。
RX-7 元件数的默认值
选择在使用 RX-7 数据时，是否设置元件数初期值。
选择｢不使用｣时，初期值为未设置，数据为未完成状态。
选择「使用」时，设置初期值。
选择默认吸嘴（RX-7）
有关制作 RX-7 元件数据时吸嘴默认值的设置，元件数据为相当于 507H 吸嘴的数
据时，通过单选按钮选择是直接设置为 507H，还是设置为 511H 吸嘴。
默认选择｢使用 507H 吸嘴作为默认值｣。
设置封装代码
・
设置登录封装代码时，是否登录注释。
・
设置分配封装代码时，是否也读入注释。
