④结束提示
结束生产程序展开复制处理后，会显示结束通知的提示信息，按「确定」关闭提示信息。
⑤有关各检查功能
＜展开复制前检查＞
在生产程序展开复制处理之前进行数据的检查，确认展开复制前的状况。
※以下情况，无法展开复制。
*展开源生产程序的基板数据尚未完成时（检查基板数据的完成）。
*基准源生产程序、展开源生产程序的基准电路构成都是多个基准电路时
（基准电路的构成检查）。
*最大贴片点数超过 30,000 个时（最大贴片点数检查）。
*最大电路数超过 500 个时（基准领域最大点数检查）。
＜元件名、点胶图案名的重复检查＞
元件名或点胶图案名重复时，会显示提问。
是：使用基准源元件数据、点胶图案名，不使用展开源的元件数据、点胶图案名。
否：中止生产程序展开复制。以文本形式输出重复的元件名、点胶图案名。
⑥日志列表显示确认
显示提问信息，询问是否显示日志列表。
*日志列表文件
输出到展开源文件的读入位置文件夹里。
文件名：PrgCopyLog.txt

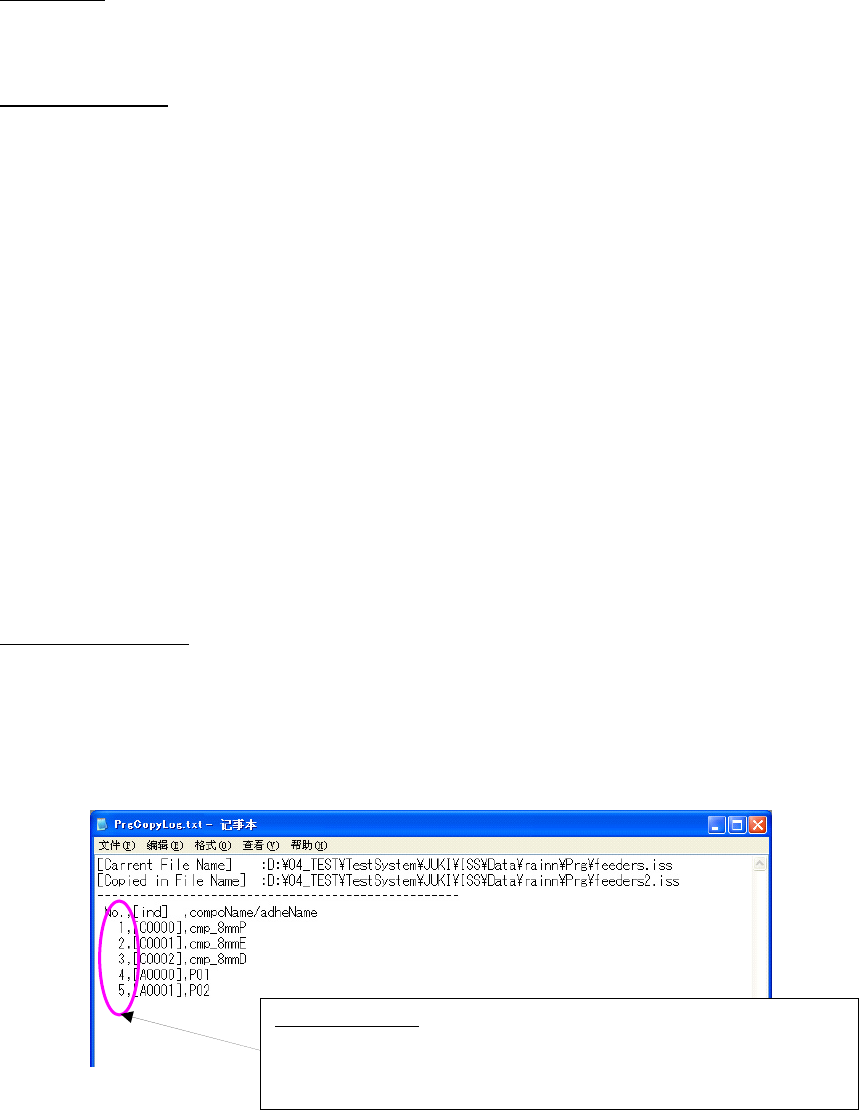

图 7-6-6-2 日志文件
日志文件输出项目：
显示编号、展开源的元件列表、或点胶列表的索引编号、展开源的重复元
件名或者点胶图案名。
[Idx]的“C”表示元件数据、“A”表示点胶数据。
JaNets 使用说明书 7 编辑程序
7-112
＜基板基准面、基板传送方向检查＞
基准源生产程序与展开源生产程序的基板基准面、或者基板传送方向不一致时，
会显示不一致的提示信息。
＜用户模板检查＞
在 BOC 标记里使用了用户模板，展开复制后不作为 BOC 标记使用时，
会显示删除用户模板的提示信息。
7-6-6-2
环境设置
从「工具」菜单启动环境设置，对编辑程序的操作、列表画面的显示项目、面板的显示/隐藏进行
设置。
(1)设置编辑程序的动作
进行有关编辑程序动作的设置。

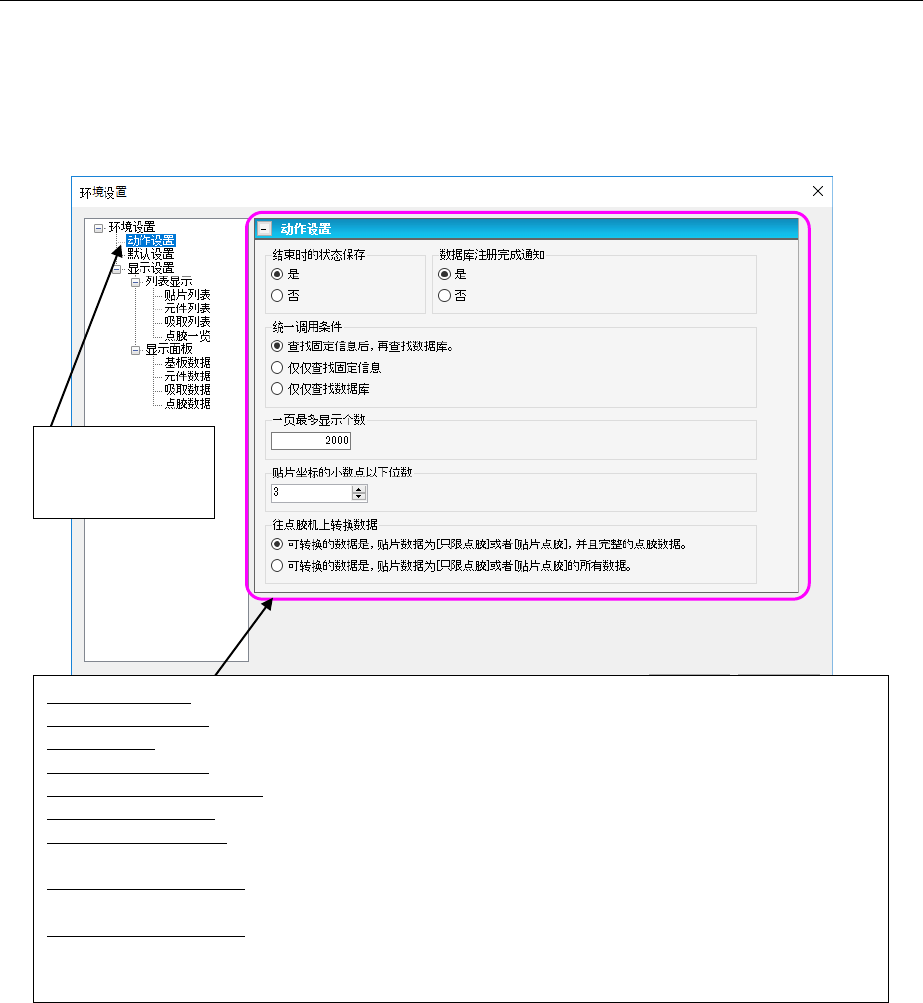

图
7-6-6-3
环境设置
(
动作设置
)
画面
从树形控件中选择
「动作设置」，
显示画面。
结束时的状态保存：选择是否保存编辑程序结束时的状态。
数据库注册完成通知：选择是否在数据库注册时显示完成通知。
统一调用条件：选择对数据库命令列表的查找条件。
往点胶机上转换数据：在保存点胶机格式时，选择贴片数据的转换方法。
贴片坐标的小数点以下位数：指定贴片坐标之小数点以下的位数。
SOT 元件的反转显示：选择面板视图上 SOT 元件的示意图是否进行左右反转。
从标记数据库自动取得：输入标记名称时，选择如果数据库中有同名数据是否自动取得。（仅 Line Manager、
Data Manager 有效）
标记数据的自动统一读入：在整合性检查前，选择是否从数据库取得标记数据。（仅 Line Manager、Data
Manager 有效）
元件数据的自动统一读入：整合性检查前，选择是否从元件数据库取得。（仅 Line Manager、Data Manager
有效）
JaNets 使用说明书 7 编辑程序
7-113
(2)默认设置
进行关于默认设置的设置。

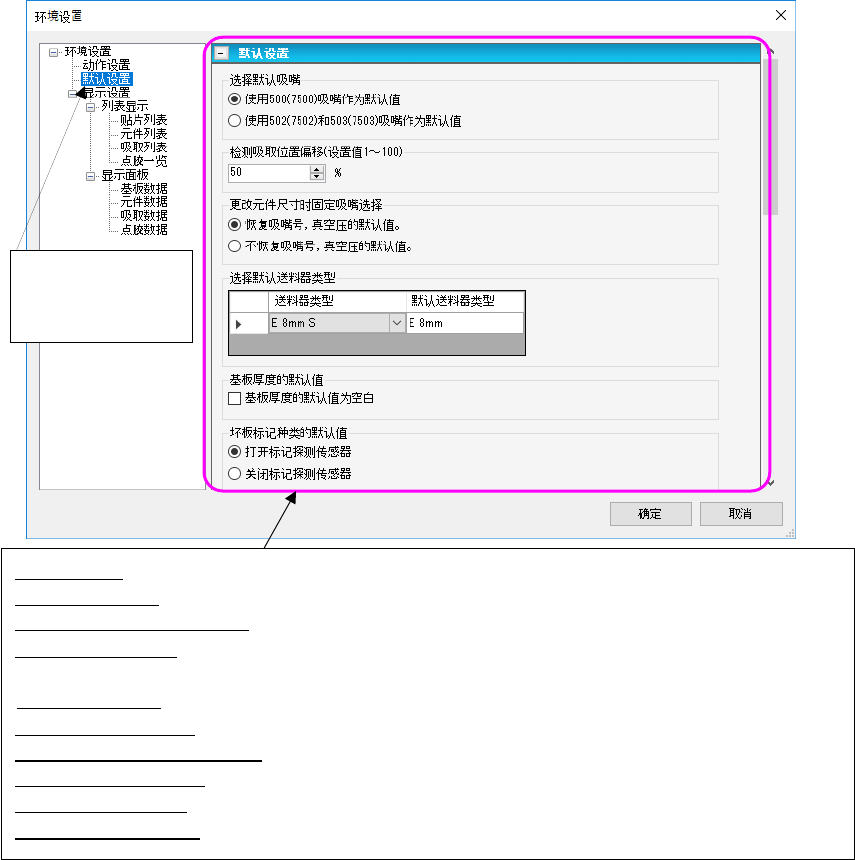

图 7-6-6-4 环境设置(默认设置)画面
从树形控件中选择
「默认设置」，
显示画面。
选择默认吸嘴：设置制作元件数据时的吸嘴默认值。
检测吸取位置偏移：此设置值用于计算吸取位置偏移检查的判定值。
更改元件尺寸时固定吸嘴选择：对于变更元件尺寸时，是否将吸嘴编号和真空压恢复为默认值进行选择。
选择默认供料器类型：对制作吸取数据时的默认供料器类型进行设置。
有多个供料器类型的供料器才可设置此项。
基板厚度的默认值：指定新建生产程序时，基板数据的基板厚度是设置空白（未设定）、还是默认值。
坏板标记种类的默认值：设定新制作时的基板数据的坏板标记种类默认值。
吸取/贴片监视器 120 默认设置：设定新制作时的吸取/贴片监视器 120 的默认值。
RX-7 数据使用的默认值：设定新制作时的 RX-7 数据的使用默认值。
RX-7 元件数的默认值：设定新制作时的元件数的默认值。
选择默认吸嘴（RX-7）：制作元件数据时，设定吸嘴默认值。
