JaNets 使用说明书 7 编辑程序 7-87 显示机器类别时，每台贴片机上用不同颜色显示要贴装的元件。 由于按机器类别显示，如果未执行优化，则不能显示。 ※EPU 模式时，不显示「各机器」 。 图 7-5-1-7 基板查看器画面（按机器 类别显示） 勾选复选框后， 会用指定的显示颜色显示。 双击机器名后， 会显示设置颜色的对话框。
JaNets 使用说明书 7 编辑程序
7-86
100%缩放，会按照与设定的基板外形尺寸相同的尺寸显示基板查看器。
但是显示器的尺寸、分辨率不同，有时会显示与基板外形尺寸不同的尺寸。
遇此情况，请单击工具栏的「调整显示尺寸」按钮，调整显示器尺寸，使之按实际的基板外形尺
寸显示。（「100%缩放」显示时，此按钮会变为有效。）

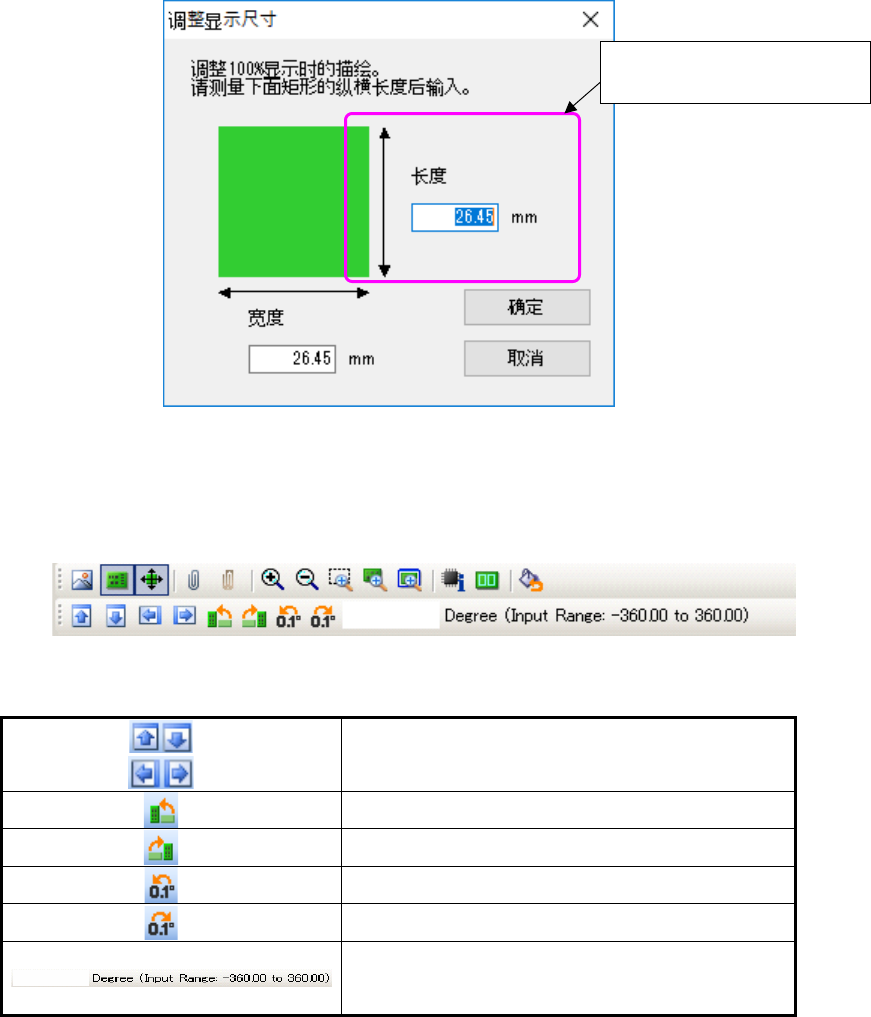

图 7-5-1-5 调整显示尺寸画面
选择「变更基板图像」时，工具条上会显示如下的变更基板图像按钮。
图 7-5-1-6 变更基板图像时的工具条
使图像上下左右移动。
将图像向左旋转 90 度。
将图像向右旋转 90 度。
将图像向左旋转 0.1 度。
将图像向右旋转 0.1 度。
输入图像从水平方向(0 度)起的旋转角度。
输入正数为向左转，输入负数为向右转。
测量画面里显示的矩形的纵向
长度，输入长度。
JaNets 使用说明书 7 编辑程序
7-87
显示机器类别时，每台贴片机上用不同颜色显示要贴装的元件。
由于按机器类别显示，如果未执行优化，则不能显示。
※EPU 模式时，不显示「各机器」。

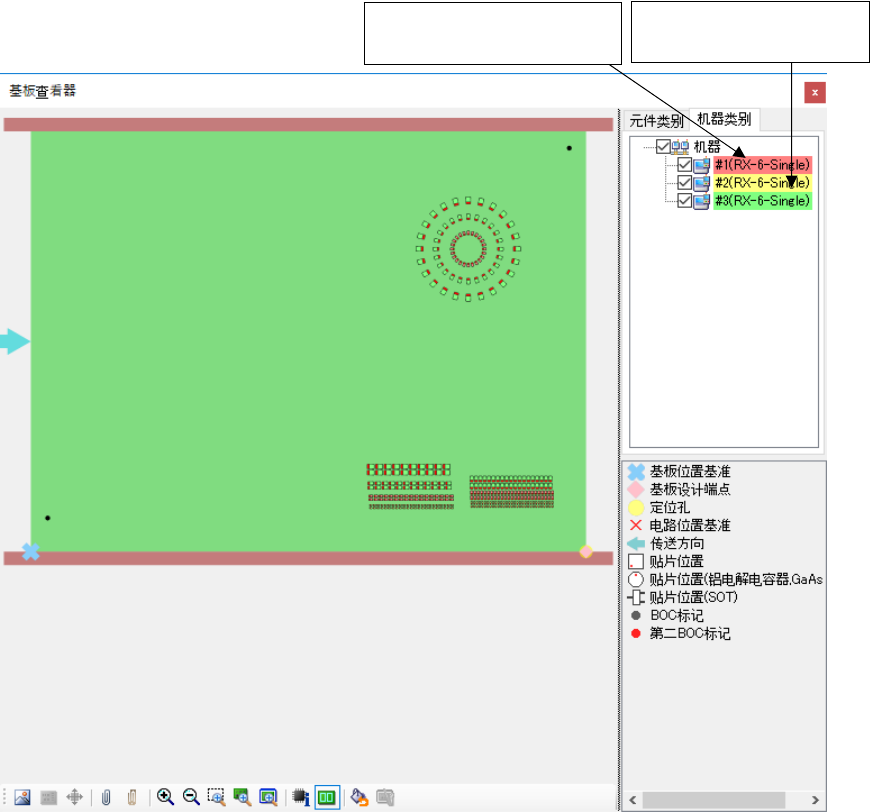

图 7-5-1-7 基板查看器画面（按机器类别显示）
勾选复选框后，
会用指定的显示颜色显示。
双击机器名后，
会显示设置颜色的对话框。
JaNets 使用说明书 7 编辑程序
7-88
7-6 各菜单项目的补充
7-6-1 「文件」菜单项目说明
图 7-6-1-1 「文件」菜单
7-6-1-1 保存
保存当前编辑中的生产程序。
生产程序名称为「UNTITLED」时，会调出另存为。
打开其他机型文件时，因默认按 JaNets 格式保存，故会调出「另存为」。
7-6-1-2 读入 CAD 数据
读入 CAD 数据，展开到 JaNets 格式的生产程序。元件数据库里存在已注册的同名元件（元件名）
时，会从元件数据库里读入该元件信息，完成数据制作。
图 7-6-1-2 读取数据对话框
文件种类（文件格式），可从「工具」菜单
的「CAD 转换设置」的［输入格式］设置
的文件格式中选择。
