JaNets 使用说明书 9
节拍模拟
9-6
以下文件是可读入的文件。
表9-3-1-1 可读入的文件
文件种类 说明
生产程序（*.iss） 用 JaNets 制作的生产程序文件
结果记录（*.gxl） 通过实装模拟所模拟的记录文件
优化分割文件（*.i01 ～ *.i10） 用 JaNets 编辑程序优化后制作的各机器分割文件
2050,2050R 格式文件(*.e45) 用 2050、2050R 制作的生产程序文件
2055R,2060,2060R 格式文件(*.e46) 用 2055、2060、2060R 制作的生产程序文件
2070 格式文件（*.e47） 用 1070（※）及 2070 制作的生产程序文件
2080,2080R 格式文件（*.e48） 用 2080、2080R 制作的生产程序文件
3020,3020R 格式文件（*.x21） 用 3020、3020R 制作的生产程序文件
3010,3010A 格式文件（*.x11） 用 3010、3010A 制作的生产程序文件
3020V,3020VR,3020VA,3020VRA 格
式文件（*.x21）
用 3020V、3020VR、3020VA、3020VRA 制作的生产程序文件
FX-3,FX-3R,FX-3RA 格式文件(*.x01) 用 FX-3、FX-3R、FX-3RA 制作的生产程序文件
RX-6,RX-6R 格式文件(*.j01x) 用 RX-6、RX-6R 制作的生产程序文件
RX-7 格式文件(*.prd) 用 RX-7 制作的生产程序文件
RS-1 格式文件(*.s01x) 用 RS-1 制作的生产程序文件
2077 格式文件(*.x4d) 用 2077 制作的生产程序文件
※ 指定优化分割文件及主机格式生产程序时，请在读入文件前，用生产线浏览器指定生产线。
※ 要测量优化分割文件及主机格式生产程序时，模拟模式会变为「单独模拟」。
9-3-2 环境设置
在环境设置画面上，设置过程显示条件、记录结果默认显示条件。

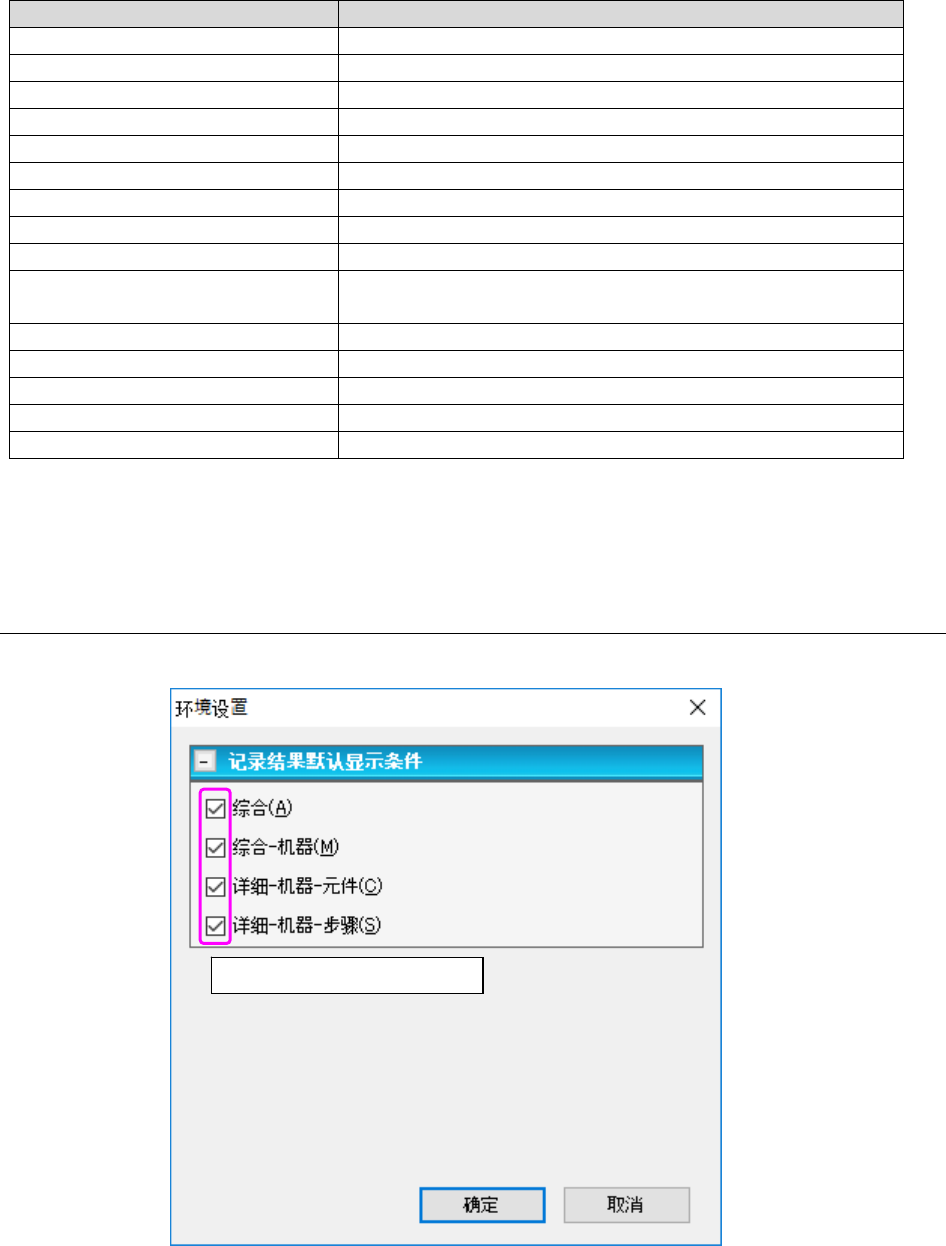

图9-3-2-1 环境设置画面
在复选框设置默认显示项目。
JaNets 使用说明书 9
节拍模拟
9-7
9-3-3 打印模拟结果／输出文本
选择「文件」‐「打印」，或点击工具条的「打印」即显示如下画面。
图9-3-3-1 打印选项设置画面
为了指定输出文本的文件名，会显示另存为对话框。
要在「输出位置」里指定输出文本的输出位置。
9-3-3-1 打印
9-3-3-1-1 打印数据的页眉
在各个打印项目的页眉部分，会输出以下的项目。
生产程序名 = program.iss 2007/04/01 00:00 生产线名 = line1
基板 ID = Exampl Pwb Data
图9-3-3-2 打印数据的页眉
选择要打印的项目。
在项目里选择了“综合（各机器）”或“详细（各机器）”时，
最下面「机器一览」的选择变为有效。
仅当「打印内容」栏里选择“详细（各机器）”时有效。
选择要打印的项目。
将 CSV 文件输出到指定的输出位置。
选择要打印的机器。选择全部机器时，
点击「全选择」。
要使全部机器变为未选择状态时可点击「清除」。
JaNets 使用说明书 9
节拍模拟
9-8
9-3-3-1-2 综合（全体生产线）的打印输出内容示例
图9-3-3-3 打印 综合（全体生产线 2000 系列）
