JaNets 使用说明书 5 车间作业设置 5-8 5-2-5 车间构成 5-2-5-1 车间构成（生产线） 在车间里配置生产线后，会追加配置生产线的设置项目。 图 5-2-5-1 车间详细 5-2-5-2 设置生产线的背景色 图 5-2-5-2 生产线图－生产线的背景 色改变前 图 5-2-5-3 生产线图－ 生产线的背景色改变后 [ 车间图 ] 控制： 显示车间的全体图及车间图 的显示区域光标。 背景颜色会变化。 列表显示该车间里配…
JaNets 使用说明书 5 车间作业设置
5-7
5-2-4-3 移动车间配置
图 5-2-4-6 移动生产线
5-2-4-4 调整生产线配置
图 5-2-4-7 生产线旋转
图 5-2-4-8 生产线重叠
在任意机器上点击鼠标右键→
会在弹出菜单上显示旋转菜单。
在此选择角度。
拖放
车间图
重叠位置的机器会以
红色粗框显示。
JaNets 使用说明书 5 车间作业设置
5-8
5-2-5 车间构成
5-2-5-1 车间构成（生产线）
在车间里配置生产线后，会追加配置生产线的设置项目。
图 5-2-5-1 车间详细
5-2-5-2 设置生产线的背景色
图 5-2-5-2 生产线图－生产线的背景色改变前 图 5-2-5-3 生产线图－生产线的背景色改变后
[车间图]控制：显示车间的全体图及车间图
的显示区域光标。
背景颜色会变化。
列表显示该车间里配置的生产线。
在任意生产线上双击或按 ENTER 键→
显示「颜色设置对话框」画面，选择颜色。
JaNets 使用说明书 5 车间作业设置
5-9
5-2-5-3 查找显示位置
从车间详细列表中选择任意生产线时，车间图的显示会移动到配置的位置。

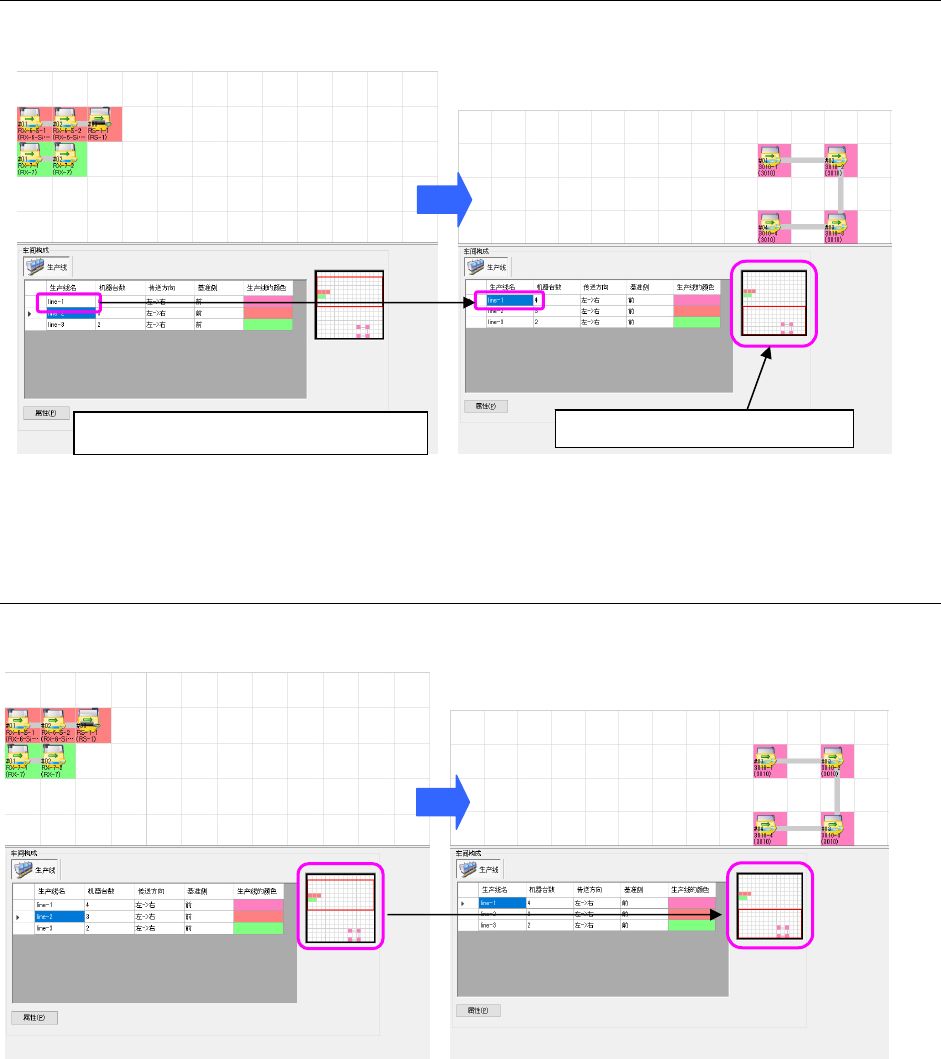

图 5-2-5-4 生产线图－查找生产线前 图 5-2-5-5 生产线图－查找生产线后
5-2-5-4 移动车间图的显示区域
用鼠标拖动车间图显示区域的光标并进行移动时，车间图的显示区域会移动。
图 5-2-5-6 车间图的显示区域光标移动前 图 5-2-5-7 车间图的显示区域光标移动后
从「生产线一览」中选择生产线“line-1”
移动到“line-1”的配置位置
