JaNets 使用说明书 13 程序下载 13-38 13-14 生产管理信息的文件输出 在环境设定的 13-12-2-5 设置生产管理信息的输出设定中，生产管理信息文件输出功能设定为有效 时，生产线上的机器生产管理信息会被输出到 CSV 文件里。 13-14-1 CSV 文件输出格式 CSV 文件中有识别代码。识别代码有 1 ～ 12 ，内容如下。 表 13-14-1-1 CSV 格式文件的识别代码项目 识别代码 内容 1 生产管理信…
JaNets 使用说明书 13 程序下载
13-37

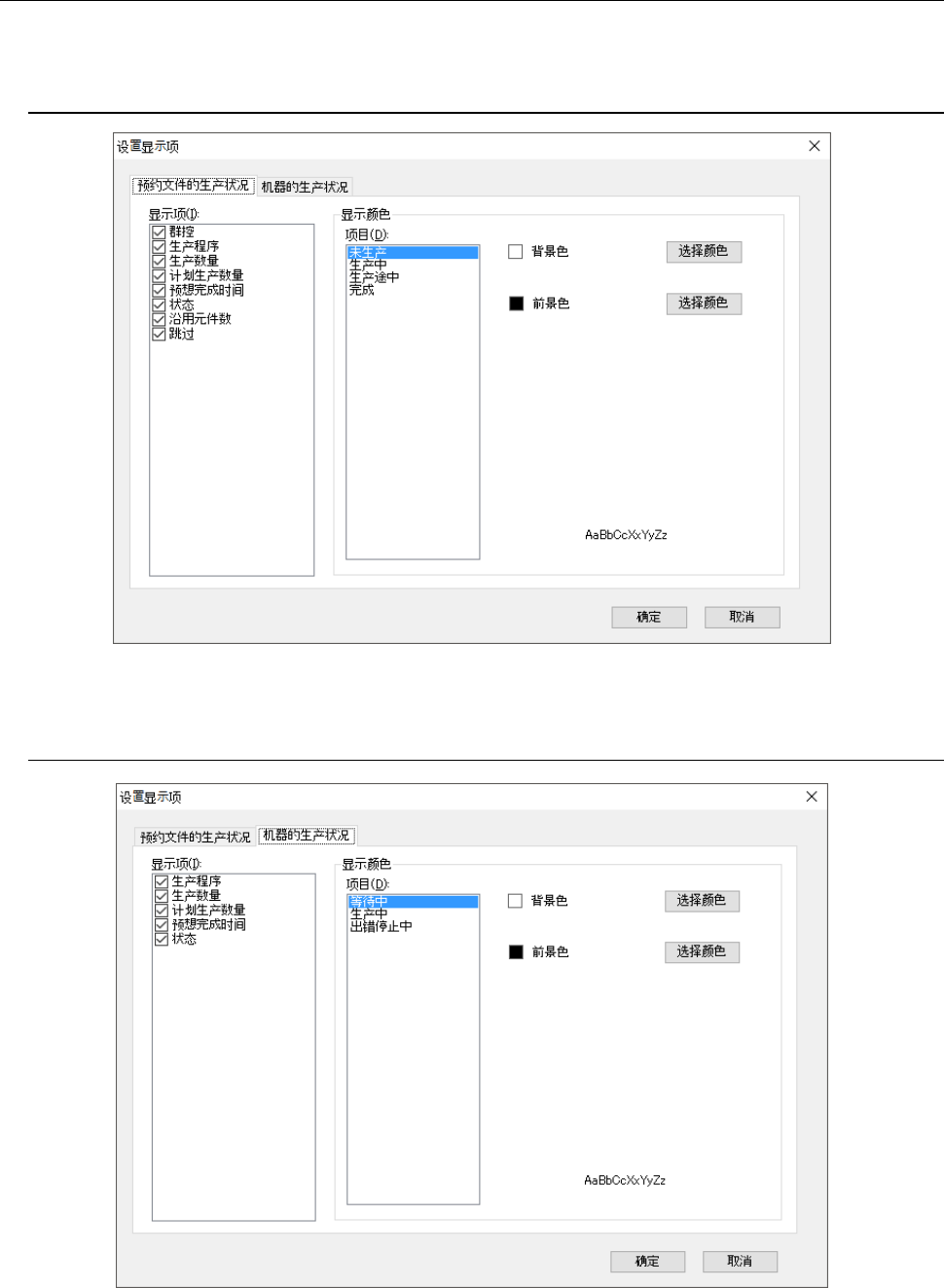

13-13 显示项目设置
点击「工具」‐「显示项目设置」，对以下各种数据显示的显示项目及显示颜色进行设置。
13-13-1 预约文件的生产状况
图 13-13-1-1 预约文件的生产状况
13-13-2 机器的生产状况
图 13-13-2-1 机器的生产状况
JaNets 使用说明书 13 程序下载
13-38
13-14 生产管理信息的文件输出
在环境设定的 13-12-2-5 设置生产管理信息的输出设定中，生产管理信息文件输出功能设定为有效
时，生产线上的机器生产管理信息会被输出到 CSV 文件里。
13-14-1 CSV 文件输出格式
CSV 文件中有识别代码。识别代码有 1～12，内容如下。
表 13-14-1-1 CSV 格式文件的识别代码项目
识别代码 内容
1 生产管理信息（RX-6 单传送机器/FX-3 系列/KE-3000 系列）
2 Head 信息（RX-6/FX-3 系列/KE-3000 系列）
3 送料器信息（RX-6/FX-3 系列/KE-3000 系列）
4 托盘/MTS 信息（RX-6/FX-3 系列/KE-3000 系列）
5 各站点信息（RX-7）
6 各通道信息（RX-7）
7 供应位置信息（RX-7）
8 Head 信息（RX-7）
9 吸嘴信息（RX-7）
10 生产管理信息（RX-6 双传送机器)
11 点胶机生产管理信息（KD-2077）
12 点胶机贴片头信息（KD-2077）
各识别代码中输出的内容如下所示。
表 13-14-1-2 生产管理信息
（RS-1/RX-6 单传送机器/FX-3 系列/KE-3000 系列/KE-2050/60/70/80 系列）
识别代码 标签（标题） 内容
生产管理信息
1
ProductNum 生产完成的基板数量
ProductCir 生产完成的电路数量
PickNum 总吸取元件数
PlaceNum 总贴片元件数
BadMarkNum 坏板标记检出数
BocMarkNum BOC 标记识别错误次数
AreaMark 区域标记识别错误次数
NoCompo 无元件停止次数
TimeRun 生产执行时间累计
TimePwbIn 基板搬入等待时间
TimePwbOut 基板搬出等待时间
TimePwb 基板搬送等待时间
TimeRepair 维护时间
TimeTrouble 故障停止时间
TimeSomeStop 瞬间停止时间
TimeNoCompo 无元件停止时间
JaNets 使用说明书 13 程序下载
13-39
表 13-14-1-3 Head 信息（RS-1/RX-6/FX-3 系列/KE-3000 系列）
识别代码 标签（标题） 内容
Head 信息
2
HeadNo Head 单元
HeadId Head ID
PickedNum 吸取成功次数
PlacedNum 贴片成功数
PickErrorNum 吸取错误次数
FallCompoNum 元件落下次数
TakeoutCompoNum 元件带回次数
LaserErrorNum 激光错误次数
DiffCompoErrorNum 异元件错误次数
TombErrorNum 芯片站立错误次数
PosCompoNum 元件姿势错误次数
AngleCompoNum 元件角度异常次数
VisionErrorNum 图像识别错误次数
CoplaErrorNum 共面错误次数
VerifyErrorNum 验证错误次数
LeadBendErrorNum 引脚弯曲错误次数
PickPosErrorNum 吸取位置偏移次数
ScrapNum 元件废弃次数
OtherErrorNum 其他错误次数
表 13-14-1-4 送料器信息（RS-1/RX-6/FX-3 系列/KE-3000 系列/ KE-2050/60/70/80 系列）
识别代码 标签（标题） 内容
送料器信息
3
FeederBankKind 送料器台架种类
HoleNo 送料器孔编号
LaneNo 通道编号
CompoName 元件名
PickedNum 吸取成功次数
PlacedNum 贴片成功次数
PickErrorNum 吸取错误次数
NoCompoNum 无元件次数
ErrorVacNum 重试超过限度次数
LaserErrorNum 激光错误次数
VisionErrorNum 图像识别错误次数
CoplaErrorNum 共面错误次数
VerifyErrorNum 验证错误次数
TombErrorNum 芯片站立错误次数
LeadBendErrorNum 引脚弯曲错误次数
ScrapNum 元件废弃次数
PickPosErrorNum 吸取位置偏移次数
PosCompoNum 吸取姿势错误次数
AngleCompoNum 元件角度异常次数
TakeoutCompoNum 元件带回次数
FallCompoNum 元件落下次数
OtherErrorNum 其他错误次数
