JaNets 使用说明书 5 车间作业设置 5-10 5-2-5-5 设 置 车间 属性 点击「属性」后，会显示以下画面。 图 5-2-5-8 车间属性 图 5-2-5-9 车间属性的车间尺寸变更 前图 5-2-5-1 0 车间属性的车间 尺寸变更后 5-2-5-6 显示错误信息 1. 设置值变更为超过车间尺寸的可设置范围时 2. 车间尺寸设置为小于车间图的生产线配置位置时 ※ 1.2. 任何一种情况下， 在提示信息画面里点击 ［确定］…
JaNets 使用说明书 5 车间作业设置
5-9
5-2-5-3 查找显示位置
从车间详细列表中选择任意生产线时，车间图的显示会移动到配置的位置。
图 5-2-5-4 生产线图－查找生产线前 图 5-2-5-5 生产线图－查找生产线后
5-2-5-4 移动车间图的显示区域
用鼠标拖动车间图显示区域的光标并进行移动时，车间图的显示区域会移动。
图 5-2-5-6 车间图的显示区域光标移动前 图 5-2-5-7 车间图的显示区域光标移动后
从「生产线一览」中选择生产线“line-1”
移动到“line-1”的配置位置
JaNets 使用说明书 5 车间作业设置
5-10
5-2-5-5 设置车间属性
点击「属性」后，会显示以下画面。
图 5-2-5-8 车间属性
图 5-2-5-9 车间属性的车间尺寸变更前图 5-2-5-10 车间属性的车间尺寸变更后
5-2-5-6 显示错误信息
1.设置值变更为超过车间尺寸的可设置范围时
2.车间尺寸设置为小于车间图的生产线配置位置时
※1.2.任何一种情况下，在提示信息画面里点击［确定］按钮后，均会返回到车间作业设置画面。
按横向（X 轴）×纵向（Y 轴）的格式设置
车间尺寸。
输入范围: 5×5～50×50。
设置对车间的注释。
不论全角、半角最多可设置 64 个字符。
JaNets 使用说明书 5 车间作业设置
5-11
5-3 生产线‐操作方法
5-3-1 新建生产线
在车间构成树形里选择未配置生产线、或车间的状态下，进行下面①、②任何一种操作。
删除「车间」
作成生产线模式的生产线构成时请选择生产线，作成 EPU 模式的生产线构成时请选择 EPU。
仅追加 Line Manager 选购项时可以选择生产线。
①选择「文件」‐「新建」‐「生产线」（或「EPU」）。
②点击鼠标右键，在显示的弹出菜单里选择「新建」‐「生产线」（或「EPU」）。

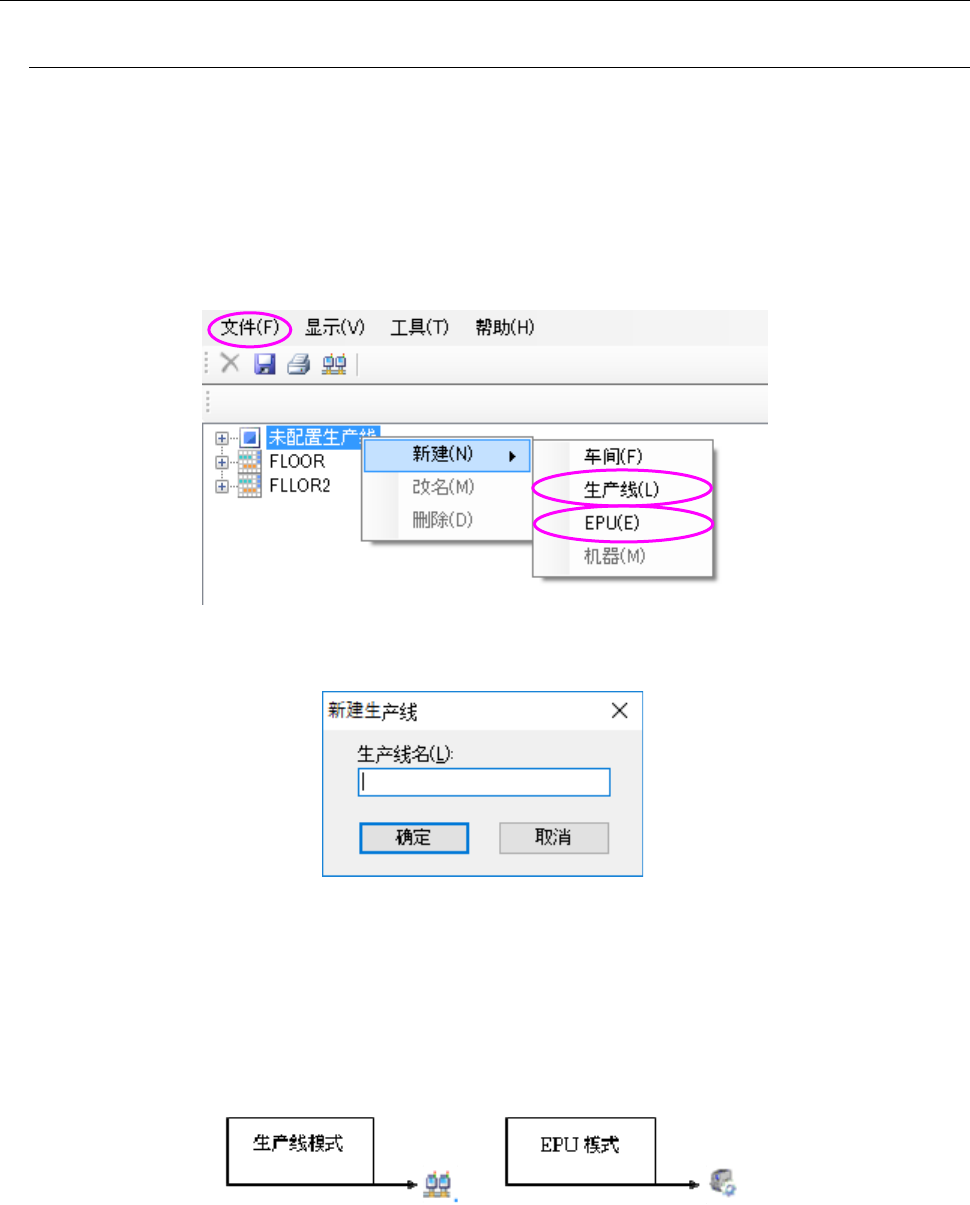

图 5-3-1-1 新建「生产线」（②的操作）
图 5-3-1-2 新建生产线对话框
生产线名：最多可输入 20 个字符。不区分大小写字母。
可使用半角的英文数字及特殊符号。
但是不能使用下列特殊符号。（「”」「#」「&」「’」「<」「>」）
不能制作与车间、机器、设备同名的生产线。
确定：执行生产线的追加。
图 5-3-1-3 构成树形的图标
