JaNets 使用说明书 7 编辑程序 7-52 7-4-3-13-10 球面图案编辑画面 一边通过视觉进行确认，一边制作球面图案。 图 7-4-3-51 球面图案编辑画面 球面图案制作区域 选择全面涂抹图案 把已有的球面图案名称 （转换 源） 改为指定的球面图案名称 （转换目标）。 输入最大球数 显示在球面图案种类、 行、 列、 外围 中所输入的球面图案。 选择球 / 索引
JaNets 使用说明书 7 编辑程序
7-51
7-4-3-13-8 外形元件（要素）组的图形编辑画面
用鼠标选择位图，输入外形元件（要素）组，设置十分简单。
图 7-4-3-49 外形元件(要素)组编辑画面
7-4-3-13-9 球面图案列表＆球面图案预览画面
画面中树形控件显示的是注册的球面图案，所选择的图案会反映到数据里。
图 7-4-3-50 球面图案预览画面
显示所选择的图案。
角：显示红色
边：显示蓝色
可追加元件（要
素)组的位置。
显示全部元件（要素）
组数（不能输入）。
JaNets 使用说明书 7 编辑程序
7-52
7-4-3-13-10 球面图案编辑画面
一边通过视觉进行确认，一边制作球面图案。
图 7-4-3-51 球面图案编辑画面
球面图案制作区域
选择全面涂抹图案
把已有的球面图案名称（转换
源）改为指定的球面图案名称
（转换目标）。
输入最大球数
显示在球面图案种类、行、列、外围
中所输入的球面图案。
选择球/索引
JaNets 使用说明书 7 编辑程序
7-53

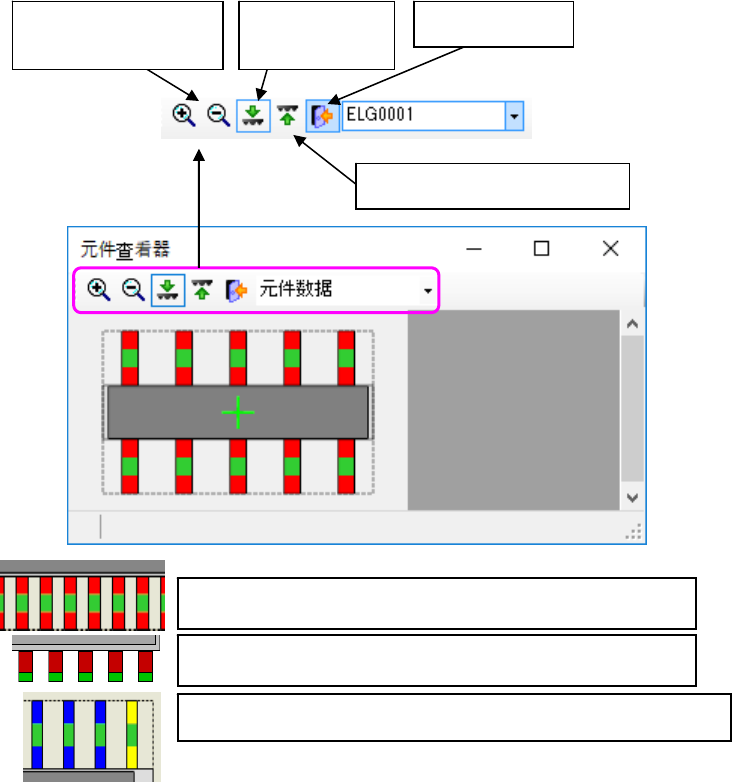

7-4-3-13-11 元件查看器画面
（1）外部引脚、内部引脚 元件（要素）
图 7-4-3-52 元件查看器画面
显示从上面看
到的元件概观。
显示从下面看到的元件概观。
关闭元件查看器
单击图标时，画面会按
比例放大/缩小 10%。
外部引脚元件(要素)在红色长方形的中心带有绿色的斑点。
内部引脚元件(要素)在红色长方形的尖端带有绿色的斑点。
选择的元(要素)组的第一元件(要素)显示为黄色，其他为蓝色。
