(12)替换项目（检查（检查芯片站立））
在下面的画面中的检查（检查芯片站立）项目里设置要替换的数据。

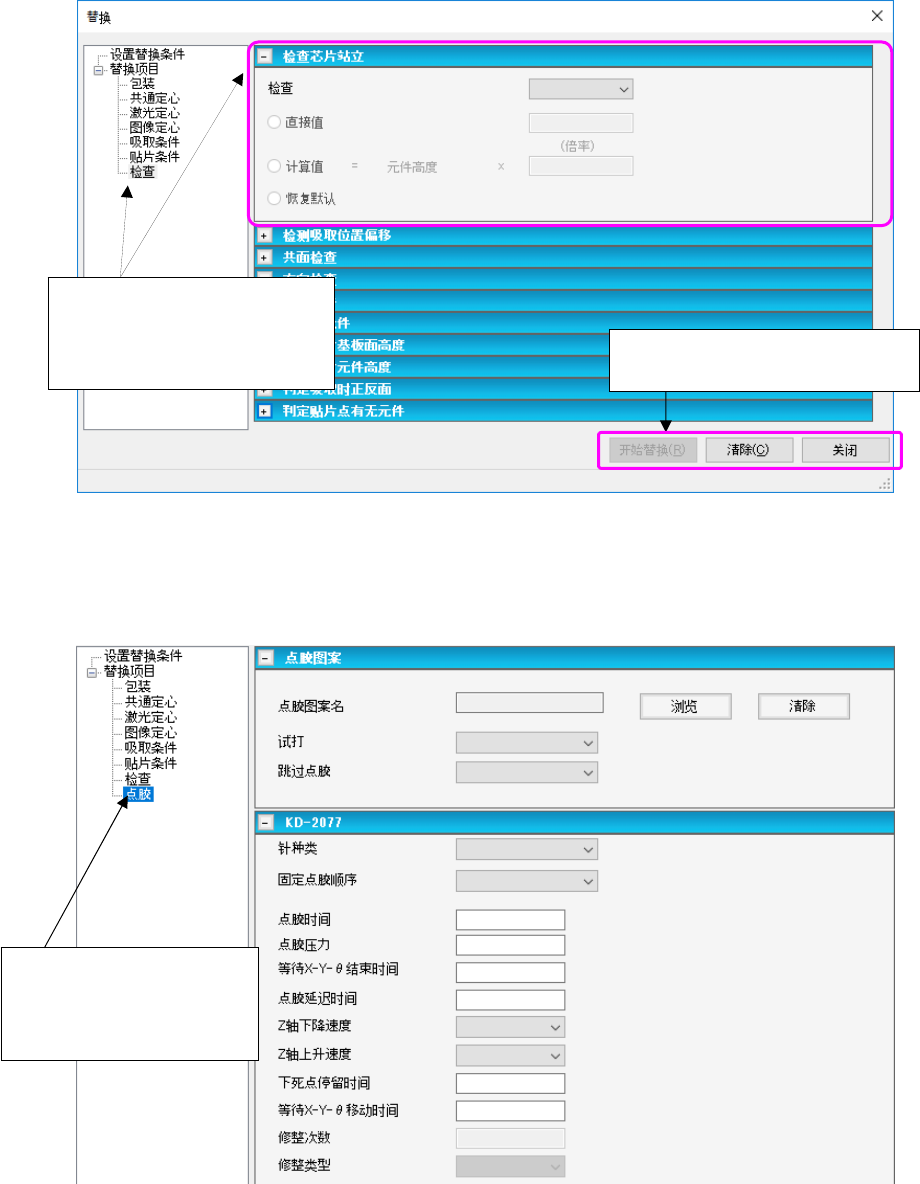

图 7-6-2-13 替换项目(检查（检查芯片站立）)画面
(12.1) 替换项目（点胶）
在以下画面设定点胶条件项目所要替换的数据。
图 7-6-2-13.1 替换项目（点胶条件）画面
在树形控件中选择「检查」，显
示画面。
然后在右侧画面里打开「检查芯
片站立」的画面。
单击「开始替换」即开始替换，
并显示「元件数据列表显示」画面。
选择工具条的「点胶」则显示
出画面。
无贴片数据时在工具条不显
示「点胶」
JaNets 使用说明书 7 编辑程序
7-100
(13) 元件数据列表显示画面
在替换条件设置画面，或替换项目画面中选择了「替换」时，会按照替换条件设置画面设置
的条件，列表显示筛选出来的替换对象的元件数据。

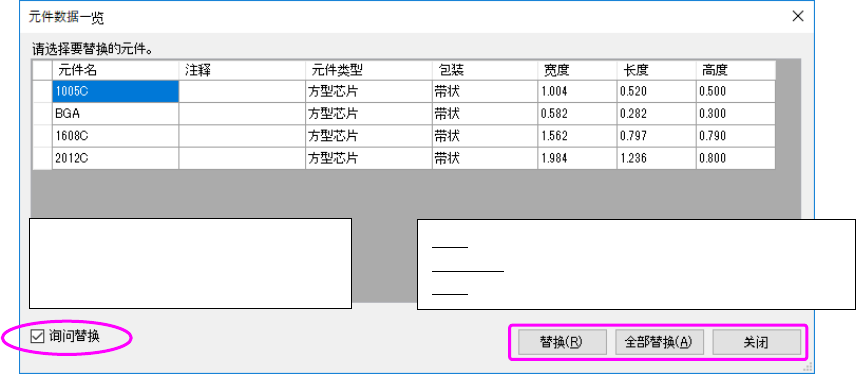

图 7-6-2-14 元件数据列表显示画面
替换：开始进行当前选择行的元件数据替换。
全部替换：开始进行所显示的全部元件数据替换。
关闭：中止替换。
单击「替换」或「全部替换」按钮后，
会显示「替换询问」画面，询问是否
要进行替换。
JaNets 使用说明书 7 编辑程序
7-101
(14) 替换询问画面
在(13)中勾选「询问替换」选项时，会进行替换项目询问。
图 7-6-2-15 替换询问画面
7-6-2-2 粘贴矩阵<电路配置画面及贴片数据>
将保存在剪贴板里的数据插入到光标位置。
图 7-6-2-16 粘贴矩阵画面
※以下的情况不能进行展开粘贴。
①贴片数据数超过 30,000 个时，会显示提示并中止展开复制。
②贴片数据超出电路时。这时会显示提示，通过选择「确定」按钮执行展开粘贴。
按照 X、Y 的复制次数，一
边累加各自的间距，
一边按矩阵状复制。
是：替换当前显示的元件数据的替换内容。
否：跳过显示的元件数据后，显示下一个替换内容。
全部是：对显示的元件数据的替换内容之后的询问，全部以「是」
进行替换（仅限显示的元件全部替换）。
