JaNets 使用说明书 7 编辑程序
7-127
7-7-4-5 贴片顺序选项
设置优化决定吸取贴片顺序时指定的选项。
点击选项选择区域的「贴片顺序」后，选项选择区域里会显示如下画面。

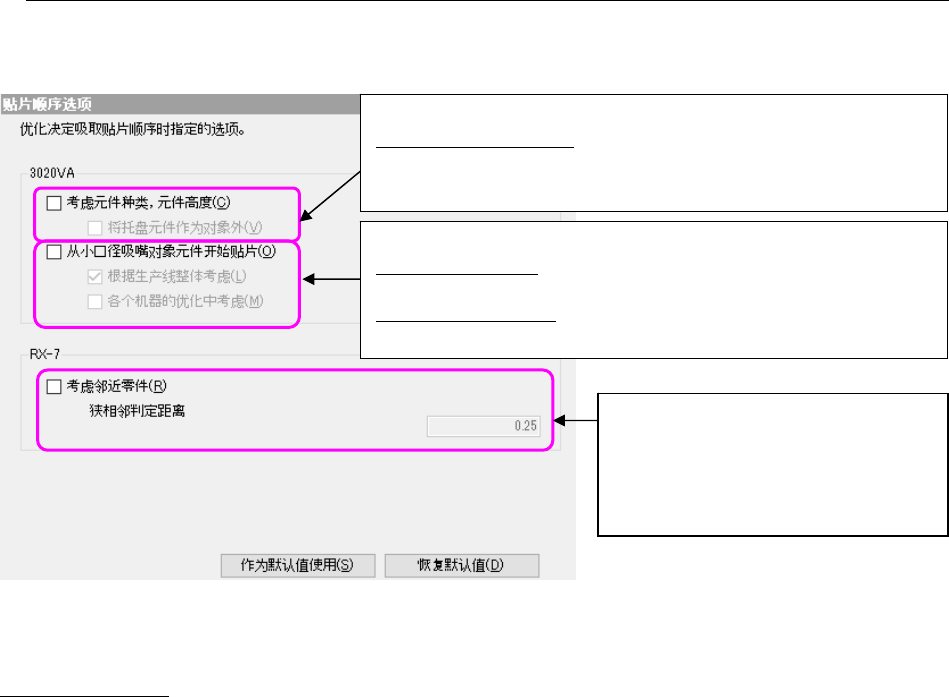

图 7-7-4-9 贴片顺序选项
可使用选项的机型
「考虑元件种类、元件高度」「从小口径吸嘴对象元件开始贴片」是 RX-7 以外的选项。RX-7 不
对应「考虑元件种类、元件高度」「从小口径吸嘴对象元件开始贴片」的选项。
「考虑邻近零件」是仅在 RX-7 中有效的选项。RX-7 以外不对应「考虑邻近零件」选项。
在 RX-7 为下游，RX-7 以外在上游的生产线中，不能指定贴片顺序选项。
勾选“从小口径吸嘴对象元件开始贴片”时，下面的设置会变为有效。
根据生产线整体考虑：
对使用小口径吸嘴时是否按优化分割考虑进行设置。
各个机器的优化中考虑：
对使用小口径吸嘴时是否按各个机器的优化考虑进行设置。
「考虑邻近零件」…此选项有效时，狭
相邻的元件组将形成一组，该元件从低
高度元件顺序贴装。对于有屏蔽罩的元
件此功能会有效。狭相邻判定时，会使
用狭相邻判定距离的值。
勾选了“考虑元件种类・元件高度”时，以下设定为有效。
将托盘元件作为对象外：
对优化分割时是否将托盘元件的元件种类・元件高度作为对象外进行
设定。
JaNets 使用说明书 7 编辑程序
7-128
层优先顺序
贴片顺序选项的「考虑元件种类、元件高度」及「从小口径吸嘴对象元件开始贴片」、「考虑邻近
零件」与贴片层、元件层有如下的优先顺序关系。
贴片层>元件层>考虑邻近零件（使用选项时）>元件种类、元件高度(选项使用时) >小口径吸嘴顺
序(选项使用时)
例）
贴片
顺序
贴片层 元件层 相邻元件[元件高度]
（使用选项时）
元件种类、元件高度
(选项使用时)
小口径吸嘴顺序
(选项使用时)
1 1 0.5 1 501
3 4 0.5 3 503
4 4 1.0 4 502
6 3 1.5 1 504
7 7 3.0 7 508
元件种类、元件高度，按以下规格进行内部分层。
表 7-7-4-2 元件种类、元件高度分层规格
元件类型 元件高度 层
方形芯片电阻 0.0mm ＜ H ≦ 0.25mm
1
方形芯片电阻、
铝电解电容以外
0.0mm ＜ H ≦ 5.5mm
2
5.5mm ＜ H ≦ 12.0mm
3
12.0mm ＜ H
4
铝电解电容 0.0mm ＜ H ≦ 5.5mm
5
5.5mm ＜ H ≦ 12.0mm
6
12.0mm ＜H
7
JaNets 使用说明书 7 编辑程序
7-129
7-7-4-6 供料器选项
每次优化时设置限制供料器使用数量的供料器选项。
根据选项选择区域的「供料器」，在选项设置区域里显示以下画面。
本项目，不能设定用户默认。
供料器项目仅在生产线上装备了电动(EF)台架时有效。未装备时，「供料器」项目无法选择。
在电动(RF/EF)台架在线上被安装的时候，表示 RF 馈线的设定支配。
在没被安装的时候，不表示。
在 EPU 模式下，根据对象机器可使用的上限值，有时会自动变更数据。

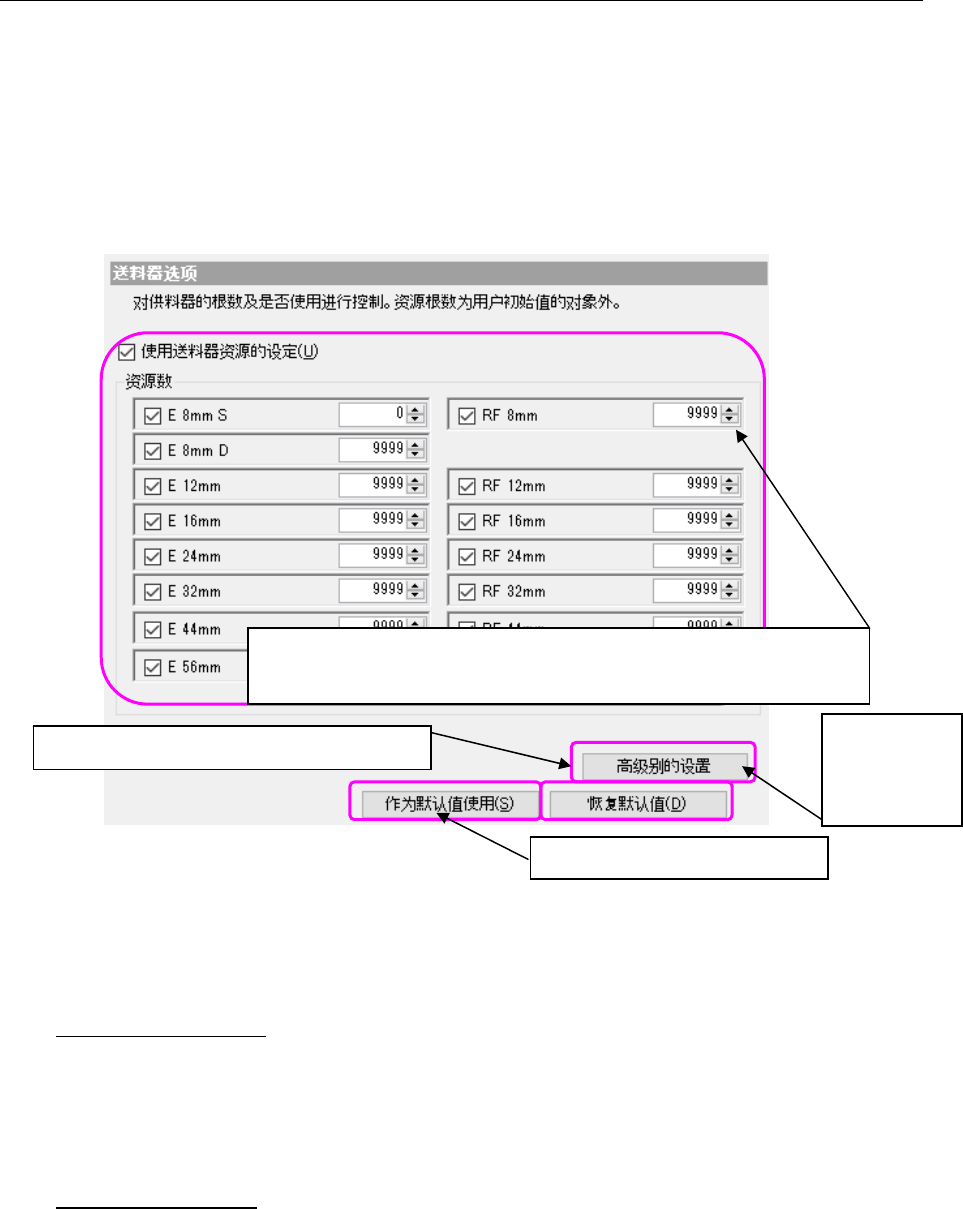

图 7-7-4-10 供料器选项
（1）使用供料器资源的设定
◆ 在生产线模式下使用时：
选择是否使用该选项。如果你想使用，你可以使用的资源数量，使组框下的复选框。
如果你不使用，利用已设置在车间安装设备设置的值。
馈线资源的设定是“不使用”为默认值。
◆ 在 EPU 模式下使用时：
本选购项一直为有效，不能进行选购项的选择。对于所显示的供料器，忽略车间设置中设置的设
备设定值。
勾选了“使用供料器资源设置”时，在资源数量内，群组内的设置为有效。
取消了各供料器复选框的勾选时，除常设供料器之外的供料器不可使用。
仅电动台架(RF/EF)位于生产线上时予以显示。
数量的设置不会作为默认值保存。
适用于数量以
外的供料器选
项。(包含高级
设置)
