JaNets 使用说明书 7 编辑程序
7-42
7-4-3-12 元件检查详细信息设置画面
选择树形控件里的「元件数据」-「检查」，则显示此画面。
图 7-4-3-33 检查画面(之 1)
图 7-4-3-34 检查画面(之 2)
JaNets 使用说明书 7 编辑程序
7-43
7-4-3-13 图像
7-4-3-13-1 图像元件条件输入主画面
点击基本设置画面的树形控件里的「元件数据」-「图像」，会显示图像元件主画面。变更「单向
引脚连接器」-「引脚方向」，可切换下引脚、上引脚的数据。
在这里，设置引脚的长度/宽度/个数等。
图 7-4-3-35 上/下/左/右引脚数据图像元件主画面
在图像元件主画面的上部，设置引脚的长、宽、根数。
元件数据基本设置画面的元件种类不同，可输入的引脚长度、宽度、引脚数等的图案也不同。
生产线中含 RS-1 时，显示输入 RS-1 特有数据的 RS-1 面板。
图 7-4-3-35.1 RS-1 面板画面(方形芯片时)
图 7-4-3-35.2 RS-1 面板画面(BGA、FBGA 时)
按下编辑按钮，则显示以下画面。
数据在此位置显示
选择是否判定正反面。
选择是否进行方向检查。
JaNets 使用说明书 7 编辑程序
7-44

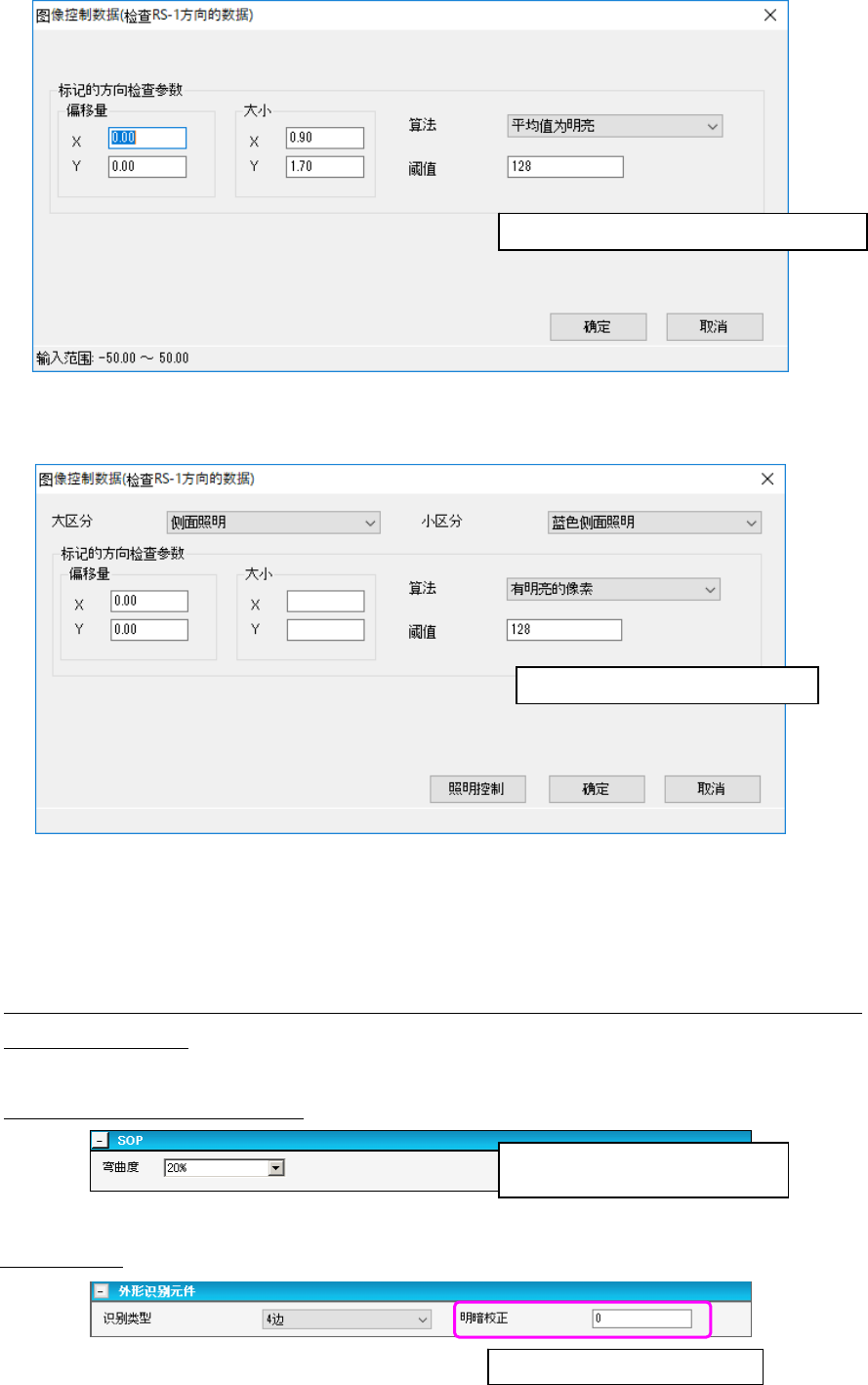

图 7-4-3-35.3 判定正反面数据的输入画面(方形芯片时)
图 7-4-3-35.4 方向检查数据的输入画面(BGA、FBGA 时)
在图像元件主画面的下面，设置各元件种类的识别种类、基础样式等。
元件种类不同，输入项目也不同。类型如下。
SOP、HSOP、SOJ、TSOP、TSOP2、QFP、PLCC、PQFP(BQFP)、J 形引脚插座、鸥翼式
插座、带减震器插座
这里以 SOP 设置画面示例如下。
图 7-4-3-36 SOP 项目设置画面
外形识别元件
选择检测引脚弯曲时的检测级别。
※以下均同。
输入照射灯光时的明暗校正值。
设置判定正反面时的识别参数。
设置方向检查时的识别参数。
