JaNets 使用说明书 7 编辑程序
7-94
(4)替换项目（激光定心(激光定心共通设置)）
在下列画面的激光定心（激光定心共通设置）项目里，设置要替换的数据。

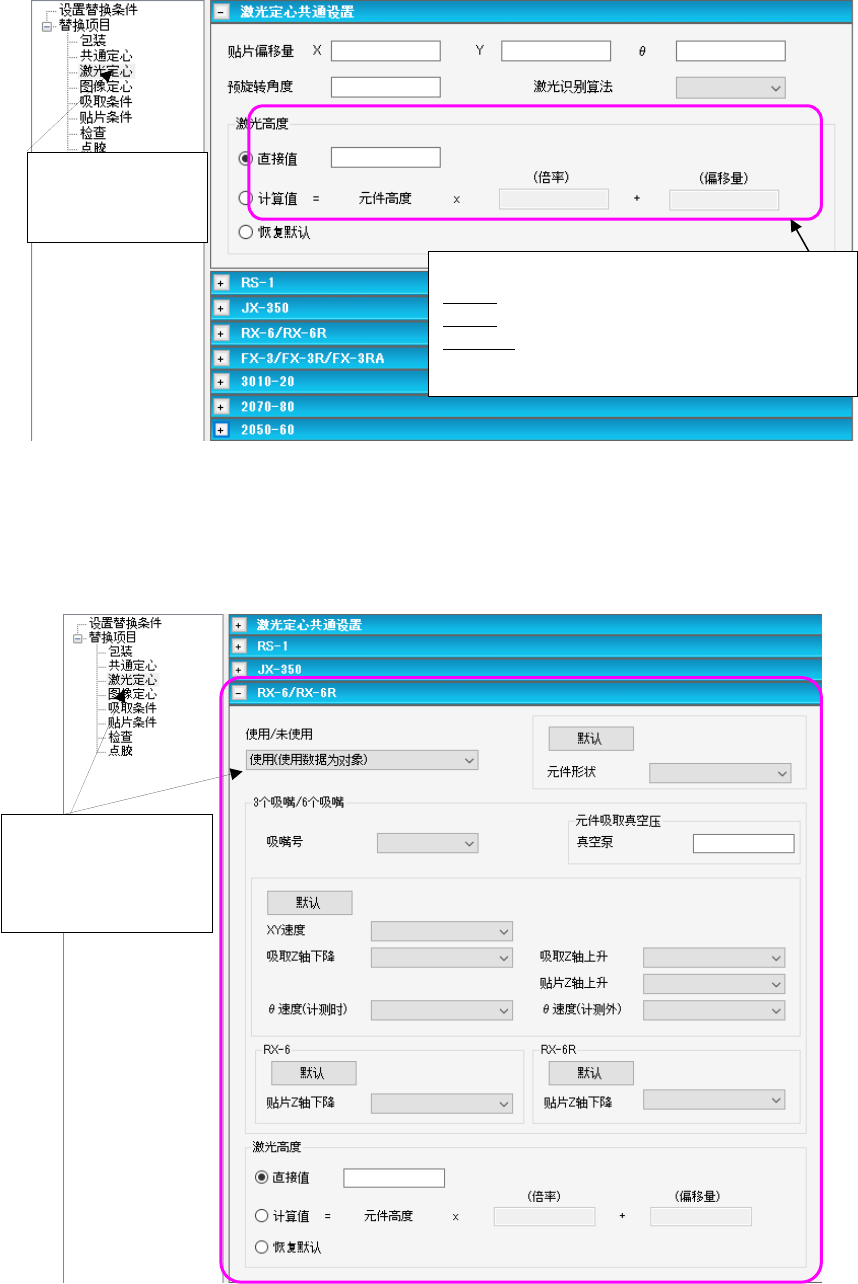

图 7-6-2-5 替换项目(激光定心（激光定心共通设置）)画面
(5)替换项目（激光定心（RX-6/RX-R）时）
对有代表性的激光定心项目替换数据，以 RX-6/RX-6R 为例说明如下。
图 7-6-2-6 替换项目(激光定心（RX-6/RX-6R）画面
在树形控件中选择
「激光定心」，
显示画面。
在树形控件中选择「激
光定心」，显示画面。
然后在右侧画面里打开
RX-6 的画面。
＜激光高度＞
直接值：输入从元件表面到激光面为止的偏移量。
计算值：输入针对元件高度的倍率以及偏移量。
恢复默认：恢复为默认值。
※以下的画面均相同。
JaNets 使用说明书 7 编辑程序
7-95
表 7-6-2-1 替换项目(激光定心（RX-6/RX-6R）)画面项目
项目 内容
使用/未使用 使用/未使用 在组合框里设置使用/未使用。
从「使用（仅以使用的数据为对象）」
「使用（仅以不使用的数据为对象）」
「使用（全部对象）」「不使用」中选择。
吸嘴号 吸嘴号 在组合框里设置吸嘴号。
元件吸取真空压 喷射泵 设置元件吸取真空压的喷射泵。
真空泵 设置元件吸取真空压的真空泵。
速度 XY 速度 在组合框里设置 XY 速度。
吸取 Z 轴下降 在组合框里设置吸取 Z 轴下降速度。
吸取 Z 轴上升 在组合框里设置吸取 Z 轴上升速度。
贴片 Z 轴下降 在组合框里设置贴片 Z 轴下降速度。
贴片 Z 轴上升
在组合框里设置贴片 Z 轴上升速度。
对 RX-6 和 RX-6R 分别进行设定。
θ 速度（计测时） 在组合框里设置 θ 速度（测量时）.
θ 速度（计测外） 在组合框里设置 θ 速度（测量外）。
元件形状
在组合框里设置元件形状。
从「恢复默认值」「不设置」「Config0」「Config1」「Config2」
「Config3」「Config5」中选择。
默认按钮 将各速度恢复为默认值。
(6)替换项目（图像定心（图像定心共通设置））
在图像定心（图像定心共通设置）项目里设置要替换的数据。
图 7-6-2-7 替换项目(图像定心（图像定心共通设置）)画面
在树形控件中选择
「图像定心」，显
示画面。
JaNets 使用说明书 7 编辑程序
7-96
(7)替换项目（图像定心(RX-6/RX-6R)）
对图像定心项目替换数据，以有代表性的 RX-6/RX-6R 为例说明如下。
图 7-6-2-8 替换项目(图像定心（RX-6/RX-6R）)画面
表 7-6-2-2 替换项目(图像定心（RX-6/RX-6R）)画面项目
项目 内容
使用/未使用 使用/未使用 在组合框里设置使用/未使用。
从「使用（仅使用数据对象）」
「使用（仅不使用数据对象）」
「使用（全部对象）」「不使用」中选择。
吸嘴号 吸嘴号 在组合框里设置吸嘴编号。
元件吸取真空压
喷射泵 设置元件吸取真空压的喷射泵。
真空泵 设置元件吸取真空压的真空泵。
速度
XY 速度 在组合框里设置 XY 速度。
吸取 Z 轴下降 在组合框里设置吸取 Z 轴下降速度。
吸取 Z 轴上升 在组合框里设置吸取 Z 轴上升速度。
贴片 Z 轴下降 在组合框里设置贴片 Z 轴下降速度。
贴片 Z 轴上升 在组合框里设置贴片 Z 轴上升速度。
θ 速度 在组合框里设置 θ 速度。
默认按钮 将各速度恢复为默认值。
在树形控件中
选择「图像定心」，
显示画面。
然后在右侧画面里打
开 RX-6 的画面。
