JaNets 使用说明书 7 编辑程序
7-81

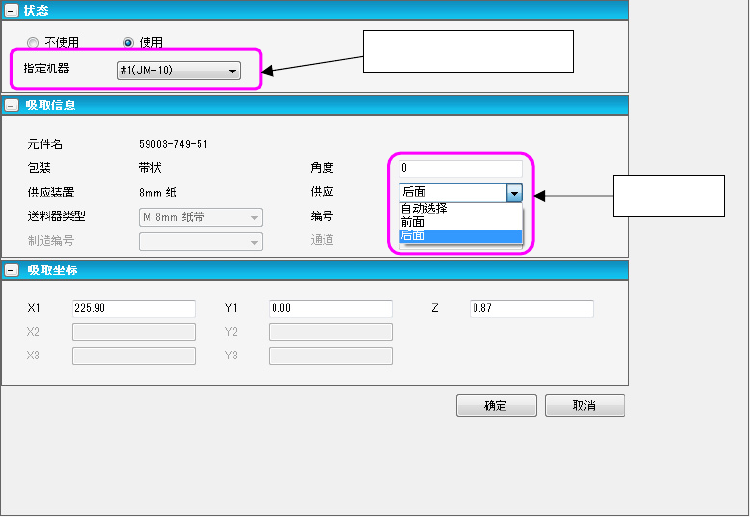

图 7-4-6-3 吸取表格画面
※EPU 模式时，不显示「指定机器」。
黑色表示
仅生产线模式时显示
JaNets 使用说明书 7 编辑程序
7-82
※如果是 RX-7，供应装置安装位置标记会不同。
供料器会分配在奇数插槽，但 8mmD 使用通道 2 时，会分配到偶数插槽中。
JaNets 中的吸取位置与 RX-7 中的吸取位置的关系，如下表所示。（左侧站点、右侧站点均相同）
JaNets RX-7
孔编号 通道 插槽 No
1
1 101
2 102
2
1 103
2 104
3
1 105
2 106
4
1 107
2 108
5
1 109
2 110
6
1 111
2 112
7
1 113
2 114
8
1 115
2 116
9
1 117
2 118
10
1 119
2 120
11
1 121
2 122
12
1 123
2 124
13
1 125
2 126
14
1 127
2 128
15
1 129
2 130
16
1 131
2 132
17
1 133
2 134
18
1 135
2 136
19
1 137
2 138
JaNets 使用说明书 7 编辑程序
7-83
7-5 各画面说明
7-5-1 主画面
编辑程序的全部显示内容画面如下。
图 7-5-1-1 主画面
向生产程序的基板查看器拖拽和释放，显示该生产程序。
树形控件显示区域：根据
选择的各项目，在数据
输入区域里会显示所选
择的输入画面。
数据输入区域：浏览、设置基板数据、贴片数
据、元件数据、吸取数据等生产程序的项目。
基板查看器：在基板查
看器上单击鼠标右键，
显示菜单，选择「基板
查看器」。
查看器显示区域
复原基板查看器：
在基板查看器上单击鼠标右键，显示菜单，选
择「复原基板查看器」，会返回到编辑程序的
画面里。
