JaNets 使用说明书 9 节拍模拟 9-3 9-2 菜单构成 表 9-2-1 菜单项目的说明 菜单项目 内容 文件 (F) 打开 (O)… 显示「打开文件」对话框 另存为 (A)… 显示结果文件「另存为」对话框 打印 (P)… 显示「打印选项」画面 模拟节拍结束 (X) 结束后，返回到编辑程序 执行 (E) 测量 (M) 显示「模拟条件画面」 显示 (V) 程序管理器 (E) 切换程序管理器的显示／隐藏 工具条 (T) 切换工具条的…
JaNets 使用说明书 9
节拍模拟
9-2
② 从编辑程序的「模拟节拍」‐「模拟节拍」启动。
这时，必须完成生产程序并进行优化，使当前读入的生产程序即成为测量对象。
启动后，可选择别的生产程序。
另外，已有生产程序时与尚无生产程序时，显示的画面不同。
（参见「9-3-1-1 」、「9-3-1-2 」章）

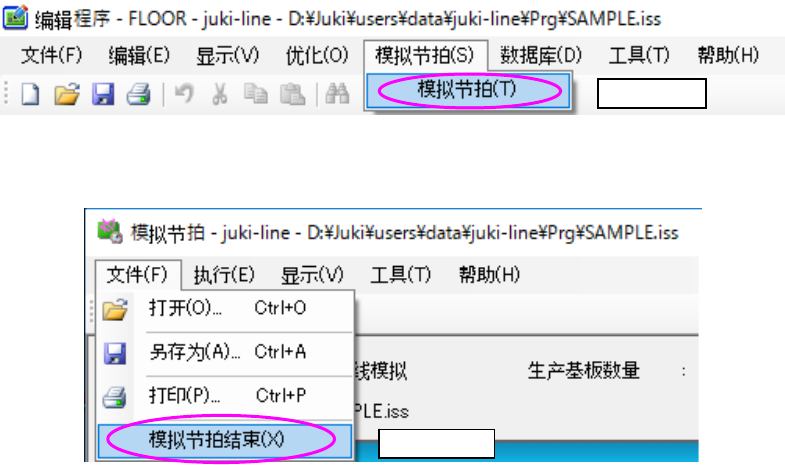

图9-1-2 从编辑程序启动
图9-1-3 结束方法
启动方法
结束方法
JaNets 使用说明书 9
节拍模拟
9-3
9-2 菜单构成
表9-2-1 菜单项目的说明
菜单项目 内容
文件(F) 打开(O)… 显示「打开文件」对话框
另存为(A)… 显示结果文件「另存为」对话框
打印(P)… 显示「打印选项」画面
模拟节拍结束(X) 结束后，返回到编辑程序
执行(E) 测量(M) 显示「模拟条件画面」
显示(V) 程序管理器(E) 切换程序管理器的显示／隐藏
工具条(T) 切换工具条的显示/隐藏
状态栏(S) 切换状态栏的显示/隐藏
工具(T) 环境设置(E) 显示「环境设置」画面
窗口(W) 记录结果(R) 显示「记录结果」画面
帮助(H) 版本信息(A) 显示模拟节拍的版本信息
工具条
表9-2-2 工具条一览
工具条项目 内容
打开 显示「打开文件」对话框（生产程序/记录结果文件）
另存为 显示「另存为」对话框（保存记录结果文件）
打印 打印生产程序数据
测量 显示「模拟条件画面」
程序管理器 切换程序管理器的显示／隐藏
JaNets 使用说明书 9
节拍模拟
9-4
9-3 操作步骤
9-3-1 模拟条件设置画面
9-3-1-1 有生产程序时
模拟条件画面显示如下。
图9-3-1-1 模拟条件设置画面
图9-3-1-2 模拟测量中画面
测量结束时，会显示记录结果画面。
基板数量：输入要模拟的基板的数量。
基板搬入时间：输入基板搬入间隔。
生产线模拟：测量全部生产线。
「顺序」固定为优化顺序，输入顺序无效。
非选择的机器仅进行基板搬送时间的模
拟。
单独模拟：仅测量单独机器。
可在「顺序」里选择输入顺序或优化顺序。
选择多个机器时，[测量]按钮会无效。
机器一览：选择要测量的机器。
点击[全选择]时，会选择全部机器。
[全选择]仅在生产线模拟时有效。
「测量」：开始测量并显示「测量中对话框」。
