JaNets 使用说明书 7 编辑程序
7-58
在 RX-7 的图像控制数据画面设定以下项目。
表 7-4-3-23 图像控制数据画面（RX-7）项目
贴片头 项目 说明
高速贴片头
点亮时间
从「常亮」「闪光」中选择。初始值为闪光。
同轴照明
按 0～8 选择同轴照明的亮度。初始值为 4。
斜照明
按 0～8 选择斜照明的亮度。
用贴片头
点亮时间
从「常亮」「闪光」中选择。初始值为闪光。
上层照明 1
按 0～8 选择上层照明 1 的亮度。初始值为 4。
上层照明 2
按 0～8 选择上层照明 2 的亮度。初始值为 4。
中层照明 1
按 0～8 选择中层照明 1 的亮度。初始值为 4。
中层照明 2
按 0～8 选择中层照明 2 的亮度。初始值为 4。
下层照明
按 0～8 选择下层照明的亮度。初始值为 4。
同轴照明
按 0～8 选择同轴照明的亮度。初始值为 4。
JaNets 使用说明书 7 编辑程序
7-59
7-4-3-14 图像元件 RX-7 数据
使用 RX-7 图像时，图像数据为有效，显示 RX-7 图像面板。
按下选购项按钮，就可以设定 RX-7 的元件识别选购项。
仅设定 RX7 图像数据时，不需要对图像面板的间距、引脚/球形数等进行设定。
通过编辑按钮进行 RX7 图像数据的设定。

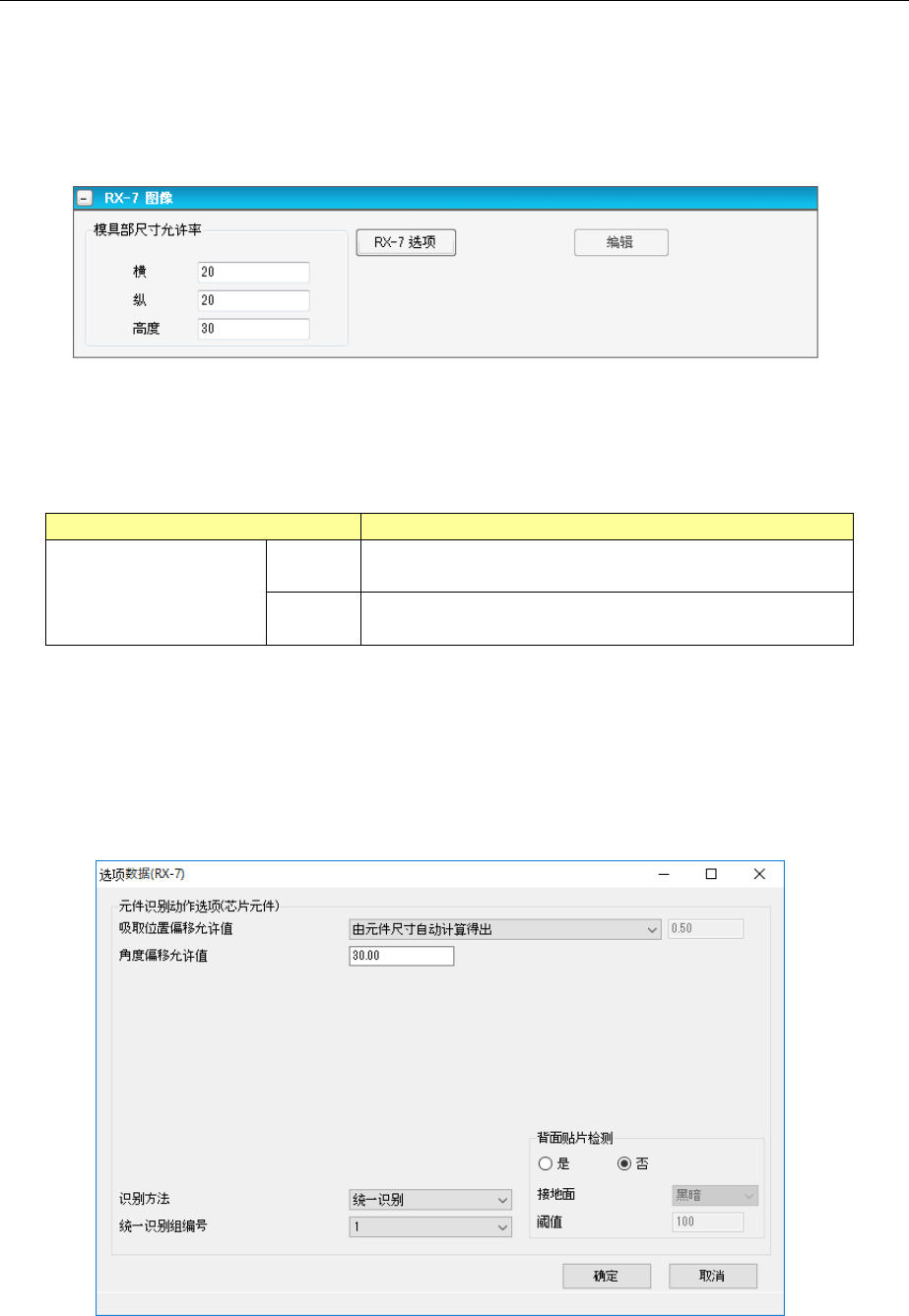

图 7-4-3-60 图像数据画面（RX-7）
在 RX-7 图像面板设定以下项目。
表 7-4-3-24 图像数据画面（RX-7）项目
项目 备注
模板部尺寸允许率 横、纵 输入元件的横、纵允许率。
输入范围为 1～30。（默认值：20）
高度 输入元件的高度允许率。
输入范围为 1～99。（默认值：30）
7-4-3-14-1 选项
按下选购项按钮，则显示选购项数据画面。
RX-7 的形状种类不同，所显示的项目也不同。
芯片元件
图 7-4-3-61 RX-7 选项数据画面（芯片元件）
JaNets 使用说明书 7 编辑程序
7-60

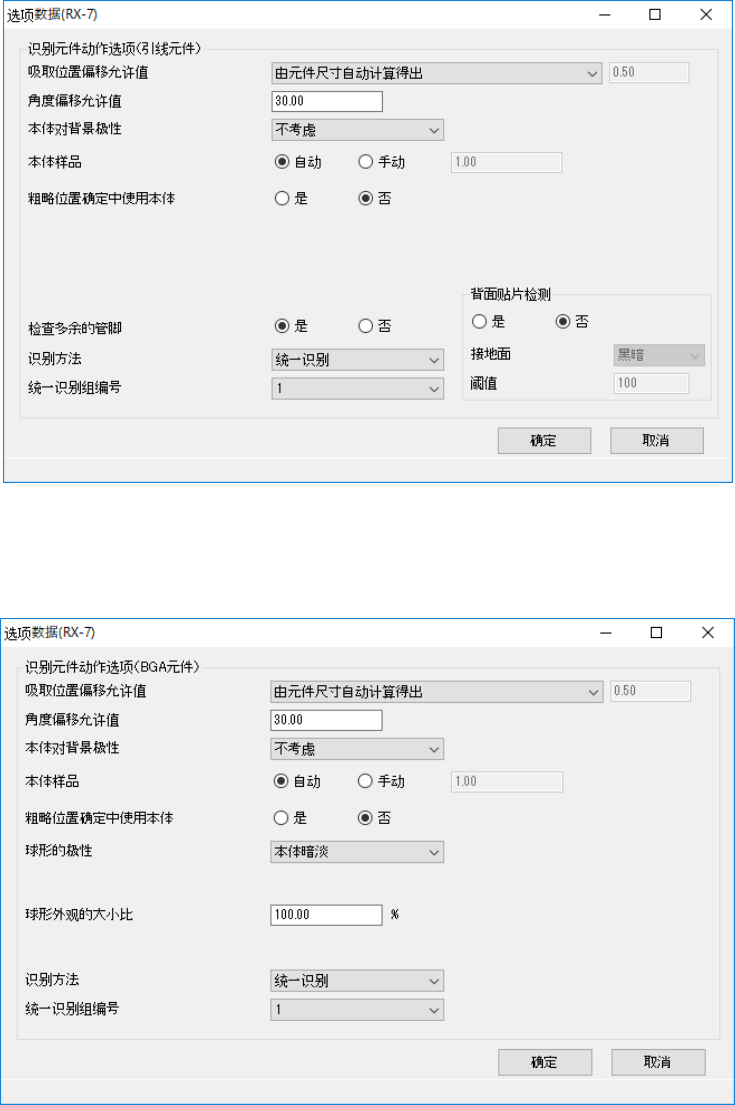

引脚元件
图 7-4-3-62 RX-7 选项数据画面（ 引脚元件）
BGA 元件
图 7-4-3-63 RX-7 选项数据画面（ BGA 元件）
