JaNets 使用说明书 7 编辑程序
7-139
群控号
预约文件里含有群控信息时，可在文件选择后输入「群控号」。
参照供料器设置数据库
选择「使用供料器设置数据库」时，对于参照供料器的设置，可以参照供料器设置数据库的供料
器设置。

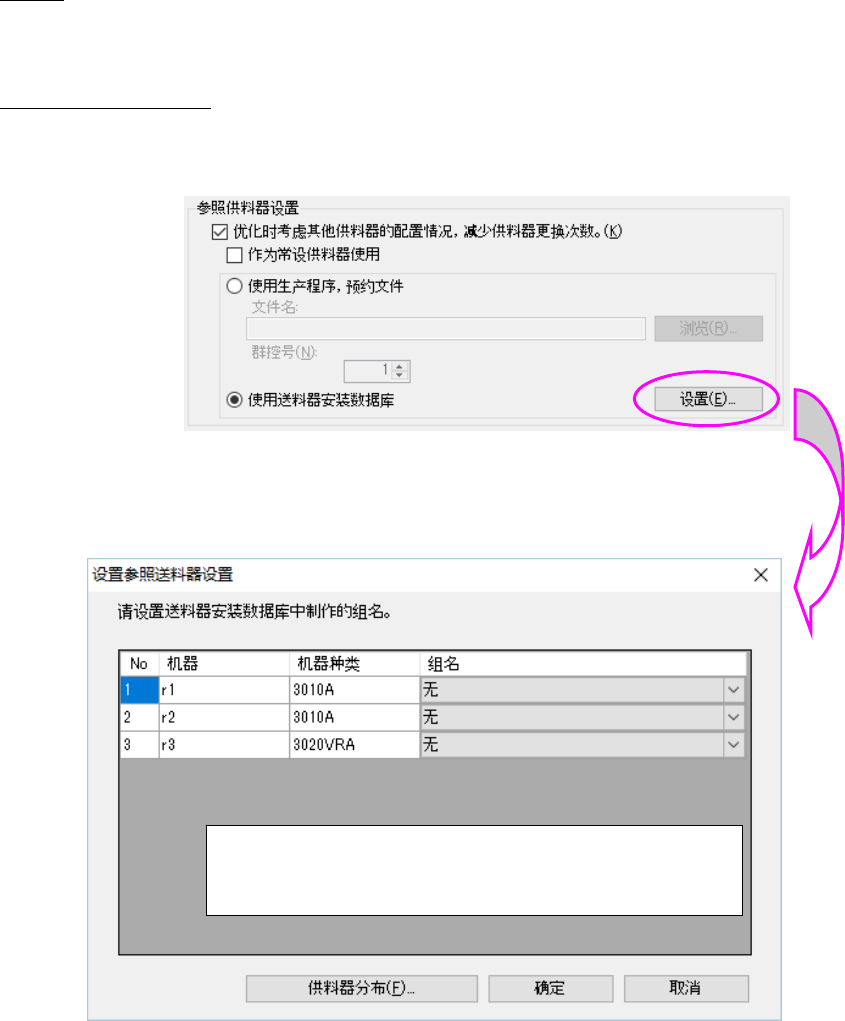

图 7-7-4-21 使用供料器设置数据库
在「设置」中，显示「设置参照供料器」对话框。
图 7-7-4-22 参照供料器设置画面
显示组名为「无」和台架种类为共通的组名。
可以在组合框选择参照的供料器设置组名。
「OK」：保存设置内容，结束。
「取消」：破坏设置内容，结束。
「供料器分布」：显示生产线可以使用的全部供料器分布。
JaNets 使用说明书 7 编辑程序
7-140
7-7-4-12 其他
记载优化选项未包括部分的注意点。
7-7-4-12-1 生产线上含有 RS-1 时的优化的注意点
常设送料器
为了防止发生贴片头接触，通过优化，设定机器本体生产程序的「生产开始贴片头高度」参数。
决定该参数的要素之一的「供给装置的高度」，从元件数据库的元件信息中所保存的托盘高度、
托盘深度的设定内容得出。因此，当这些设定内容与实际不同时，常设贴片头或吸取的元件有
可能会接触到送料器。
因此，使用托盘支架的常设送料器时，请使元件数据库的内容总与实际内容相符。对于参照送
料器设置功能所可以使用的「作为常设送料器使用」，在使用该选购项时，也同样应注意。
7-7-4-12-2 生产线上含有 RS-1/RX-7 时的优化的注意点
高度的限制
为了避免贴片头与贴片元件发生碰撞，当下游侧的制约比较严格时，上游侧可能分配的元件也
受到限制。
例如，如果在第 2 台机器上安装有 RX-7 的 P16 贴片头，将在所有上游端限制超过 3mm 的元件
的贴片。因此即使在第 1 台机器上安装了 RX-7 的 P8 贴片头，高度为 4mm 的元件，也不能分
配到第 1 台。
最大元件高度选购项的设定内容也同样，下游侧的限制严格时，上游侧可分配的元件也受到
限制。
与基板传送轨道的干扰
从基板端在 Y 方向上有 3mm 以内的贴片点时，基板搬送轨道会发生接触而无法进行生产，从而
发生错误。
JaNets 使用说明书 7 编辑程序
7-141
7-7-4-12-3 生产线上含有 RX-7 时的优化的注意点
层
JaNets 上的优化的层的处理，是基于 JaNets 上的可设定层的值进行的。
元件供应数
RX-7 的优化，为发挥 Head 的特性，通常仅分配１个，但选择了「机型固有选项 - RX-7」的
「同一元件分别安排在左右站点上」时，会将贴片点多的元件配置到左右站点上，此种情况下
进行的优化，不受对相应元件供应数设定的限制。
左右的平衡不良时
按照 RX-7 的默认条件优化，由于每 1 个元件仅使用 1 个供料器，对于贴片点较多的元件有时
会发生左右平衡不良。为了取得左右平衡而必须增加供料器时，请勾选「机型依赖选项- RX-7」
的「将同一元件分配到左右」，重新进行优化。
有关 RX-7 长尺寸基板
RX-7 使用长尺寸基板选购项时，无论基板尺寸，需要对长尺寸基板进行优化。因此，请勾选
机种固有选购项的「同一元件分别安排在左右站点上」再进行优化。不勾选时优化失败。
并且，对长尺寸基板选购项为有效的 RX-7，在长尺寸基板选购项无效状态下优化制作的数据
（生产程序）不能进行生产。
