JaNets 使用说明书 7 编辑程序 7-47 7-4-3-13-2 元件（要素）数据设置画面 设置每组引脚元件的引脚长度 / 宽度 / 间距 / 配置等。 图 7-4-3-43 元件（要素）数据画面 7-4-3-13-3 引脚元件（要素）组定义画面 对元件（要素）组数等进行简易的设置。 图 7-4-3-44 引脚元件（要素）组定 义画面 选择相应的引脚图案。 类型： 从 「引脚元件类」 「球元件类」 「外形元件类」 中选择。
JaNets 使用说明书 7 编辑程序
7-46

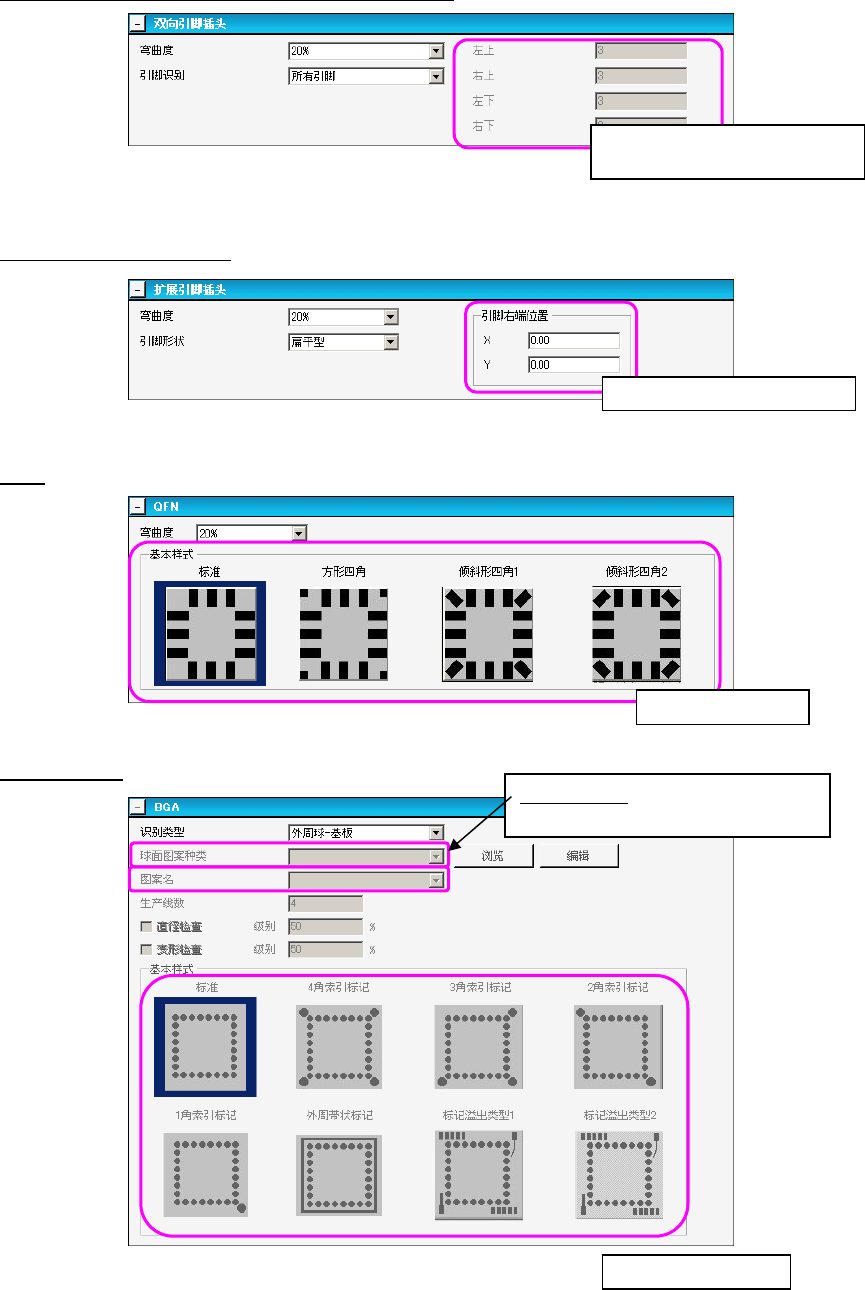

双向引脚插头（连接器），Z 引脚插头（连接器）
图 7-4-3-39 双向引脚连接器设置画面
扩展引脚插头（连接器）
图 7-4-3-40 扩展引脚连接器设置画面
QFN
图 7-4-3-41 QFN 设置画面
BGA、FBGA
图 7-4-3-42 BGA 设置画面
输入左上、右上、左下、右下的
各引脚数。
输入引脚右端位置的 X、Y。
选择相应的球图案。
选择相应的图案。
球面图案种类：选择外围型 BGA 时，
可以输入线数。
JaNets 使用说明书 7 编辑程序
7-47

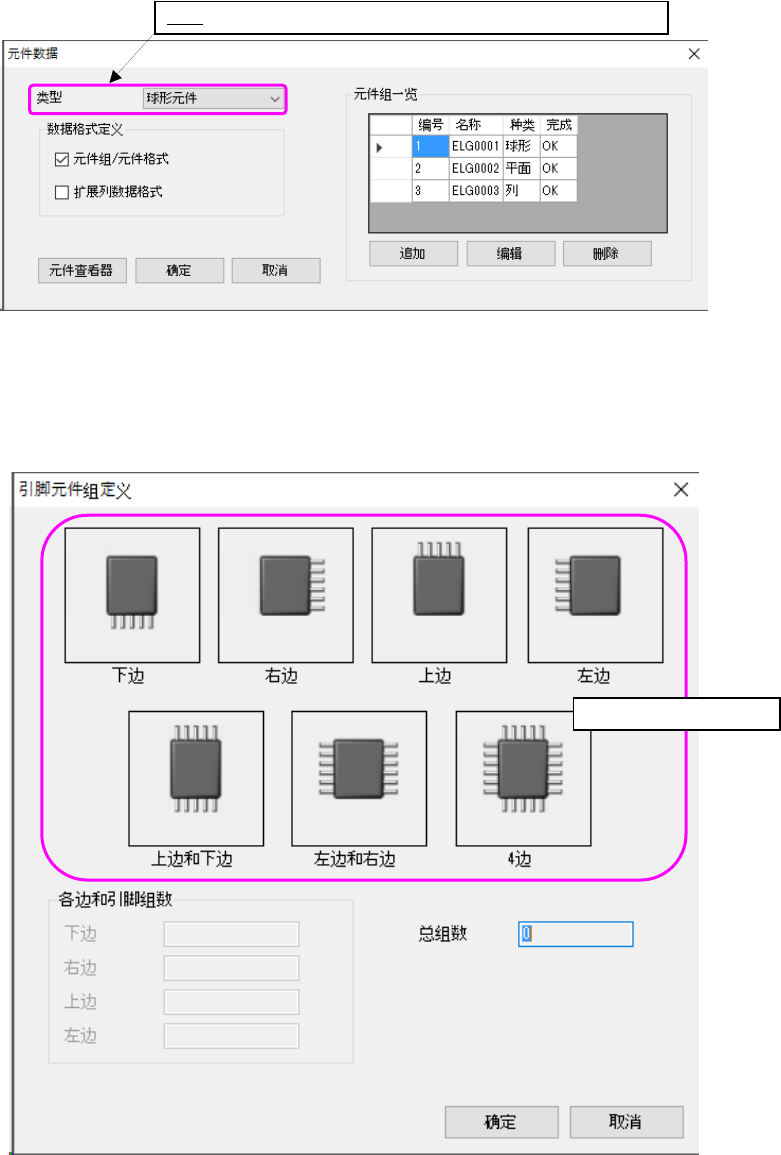

7-4-3-13-2 元件（要素）数据设置画面
设置每组引脚元件的引脚长度/宽度/间距/配置等。
图 7-4-3-43 元件（要素）数据画面
7-4-3-13-3 引脚元件（要素）组定义画面
对元件（要素）组数等进行简易的设置。
图 7-4-3-44 引脚元件（要素）组定义画面
选择相应的引脚图案。
类型：从「引脚元件类」「球元件类」「外形元件类」中选择。
JaNets 使用说明书 7 编辑程序
7-48

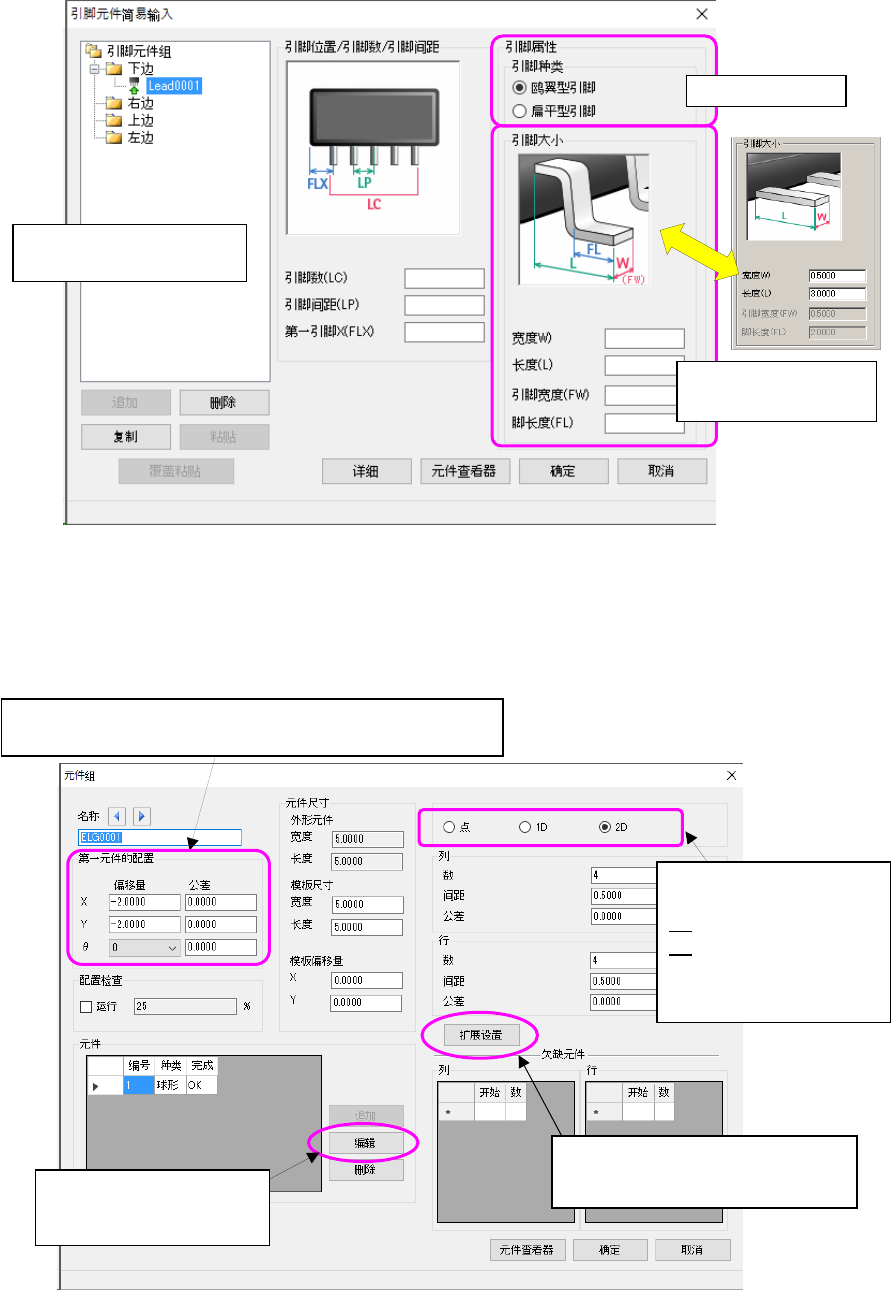

7-4-3-13-4 引脚元件简易输入画面
根据位图的显示，对各元件（要素）组的引脚数、引脚间距、长度、宽度等进行明确易懂的设置。
图 7-4-3-45 引脚元件简易输入画面
7-4-3-13-5 元件（要素）组设置画面
对每个元件（要素）组里的元件（要素）位置、元件（要素）数、间距等进行详细设置。
图 7-4-3-46 元件（要素）组画面
执行在本树形控件选择的
元件（要素）设置。
设置点：
指定边、角、标记
1D：设置引脚
2D：设置球、平面（Land）
*根据这些切换，
输入项目随之切换。
当元件（要素）被注册时「编
集」按钮变为有效，可进行
元件（要素）详细设置。
设置扩展数据。
3010/3020/3020R/3020V/3020VR
时为有效数据。
输入自元件的中心到基准的引脚尖端的中心坐标。
※输入范围为元件外形尺寸的范围以内。
根据上述选择的「引脚
种类」，画面会转换。
选择引脚种类。
