JaNets 使用说明书 7 编辑程序
7-101
(14) 替换询问画面
在(13)中勾选「询问替换」选项时，会进行替换项目询问。
图 7-6-2-15 替换询问画面
7-6-2-2 粘贴矩阵<电路配置画面及贴片数据>
将保存在剪贴板里的数据插入到光标位置。
图 7-6-2-16 粘贴矩阵画面
※以下的情况不能进行展开粘贴。
①贴片数据数超过 30,000 个时，会显示提示并中止展开复制。
②贴片数据超出电路时。这时会显示提示，通过选择「确定」按钮执行展开粘贴。
按照 X、Y 的复制次数，一
边累加各自的间距，
一边按矩阵状复制。
是：替换当前显示的元件数据的替换内容。
否：跳过显示的元件数据后，显示下一个替换内容。
全部是：对显示的元件数据的替换内容之后的询问，全部以「是」
进行替换（仅限显示的元件全部替换）。
JaNets 使用说明书 7 编辑程序
7-102
7-6-3 「显示」菜单项目说明
图 7-6-3-1 「显示」菜单
7-6-3-1 分割贴片数据
显示优化后各机器分配的贴片数据。
※RX-7，不能显示输入顺序。
7-6-3-2 状态显示
最后显示指定的反馈选项及优化后的结果。
图 7-6-3-2 状态显示画面
※有关「向导」「检查结果」「基板查看器」的说明请参见「7-5-1 主画面」。
优化：显示在数据更新后是否执行过优化。
元件贴片机节拍差：显示预期节拍的最大值与最小值的时间差。
预测节拍的定义
RX-6:从基板夹紧后的瞬间到释放基板前的瞬间
RX-7:从定位完成后的瞬间，直至开始搬出前的瞬间
JaNets 使用说明书 7 编辑程序
7-103
7-6-4 「优化」菜单项目说明

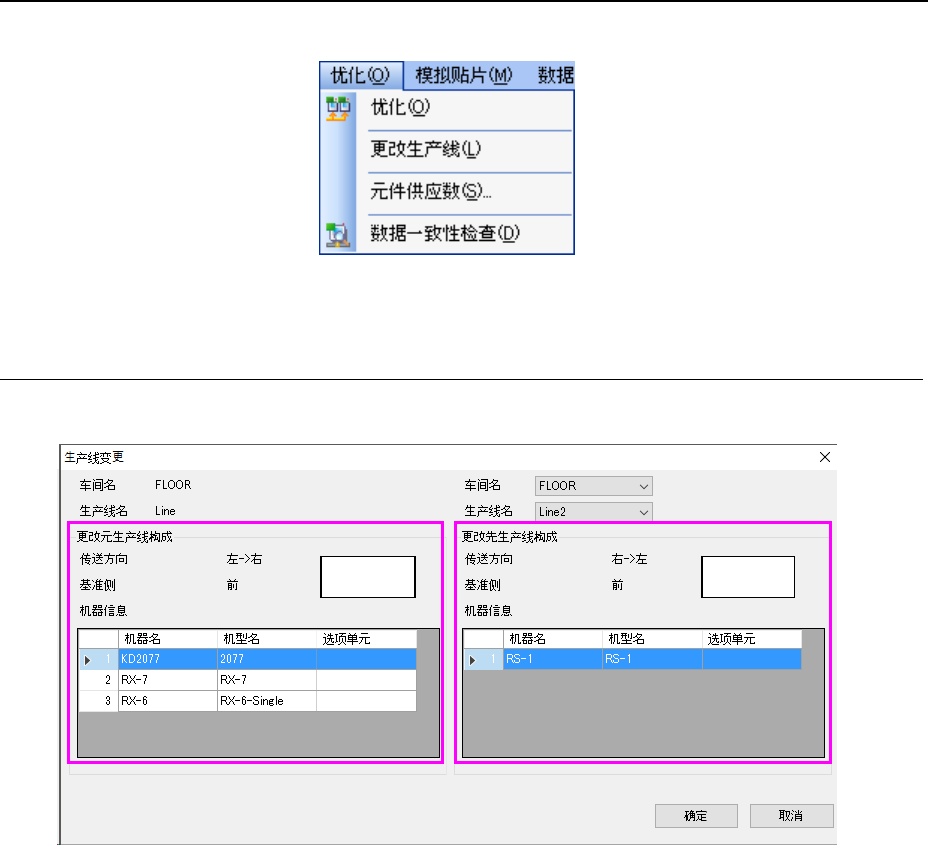

图 7-6-4-1 「优化」菜单
7-6-4-1 变更生产线
变更要执行优化的生产线。变更生产线画面如下。
图 7-6-4-2 生产线变更画面
变更前 变更后
