JaNets 使用说明书 7 编辑程序 7- 32 7-4-3- 10 -1 吸取条件画面 (FX- 3/FX - 3R/FX - 3RA) 图 7-4-3- 18 吸取条件 (FX- 3/FX - 3R/FX - 3RA) 画面 表 7-4-3-5 吸取条件 (FX - 3/FX - 3R/ FX- 3RA) 画面项目 项目 说明 Z 轴 2 段控制 指定是否对吸取时的吸嘴上升、下降 的速度进行 2 段控制。 进行 2 段控制时，要在…
JaNets 使用说明书 7 编辑程序
7-31

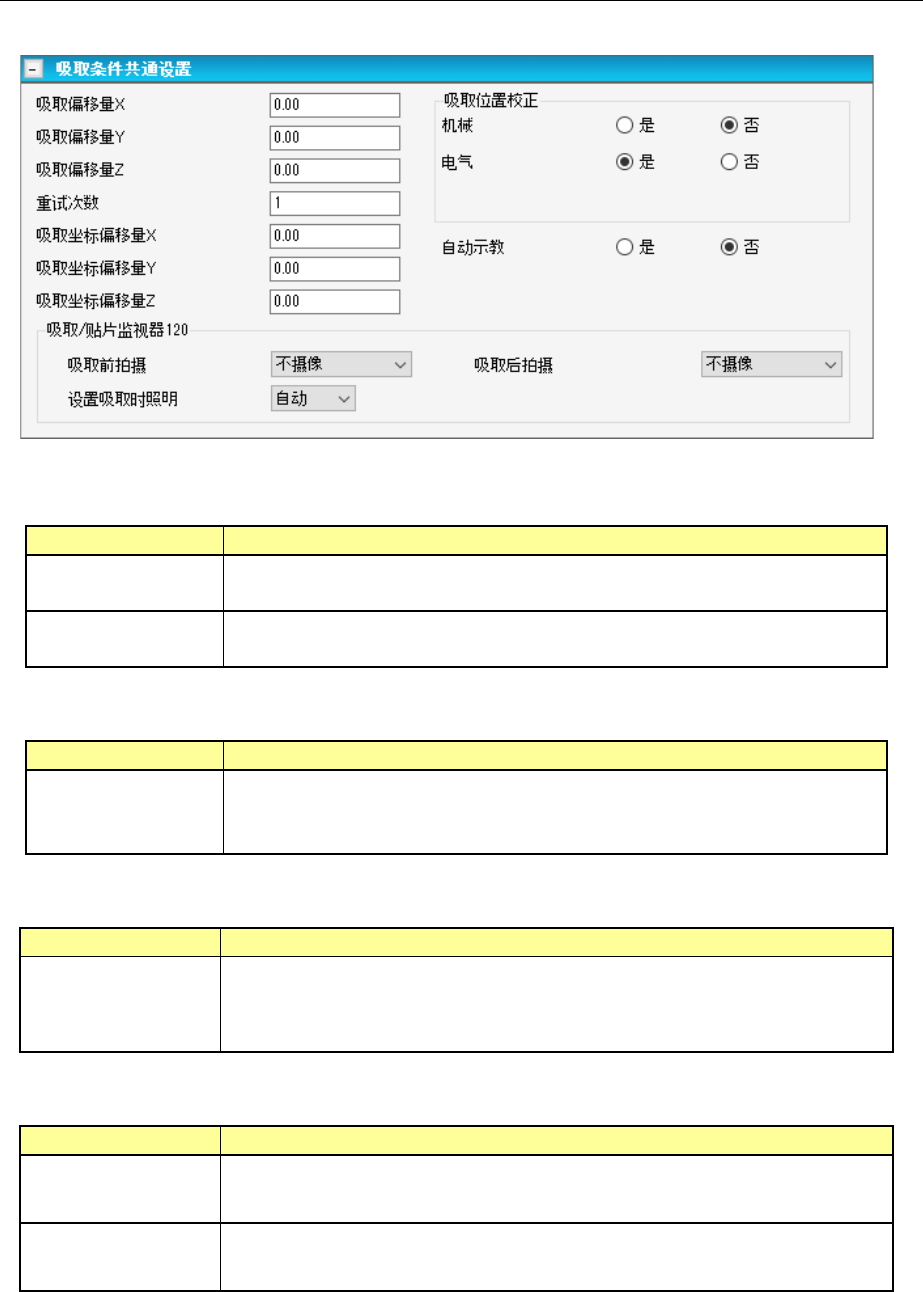

7-4-3-10
吸取条件共通设置画面
在树形控件中选择了「元件数据」-「吸取条件」时，会显示此画面。
图
7-4-3-17
吸取条件共通设置画面
吸取偏移量：针对元件中心有凸起或凹陷，不能正常吸取的情况，设置本项。
项目
内容
吸取偏移量
X
、
Y
设置吸取元件时，从元件中心到吸取坐标的距离。制作吸取数据时在自
动算出的
XY
坐标初始值上进行加减。
吸取偏移量
Z
设置吸取元件时，吸取基准高度到吸嘴前端压入的距离。制作吸取数据
时在自动算出的
Z
坐标初始值上进行加减。
吸取位置校正
项目
内容
机械、电动
此功能是以激光定心的带式元件为对象，从识别结果校正吸取位置偏移
的功能。
机械式供料器、电动供料器要分别指定。
吸取坐标偏移
项目
内容
吸取坐标偏移量
X,Y,Z
制作吸取数据时，会在自动计算出的 XY 坐标以及 Z 坐标的初始值基础
上加减。
此功能仅在 RX-6/RX-6R/RS-1 中有效。
吸取/贴片监视器 120
项目
内容
吸取前摄像
吸取后摄像
设定是否通过 EPV 在吸取前后进行摄像。
此功能仅在 RX-6/RX-6R 中有效。
吸取照明设置 设定通过 EPV 在吸取前后进行摄像时的照明亮度。
此功能仅在 RX-6/RX-6R 中有效。
JaNets 使用说明书 7 编辑程序
7-32

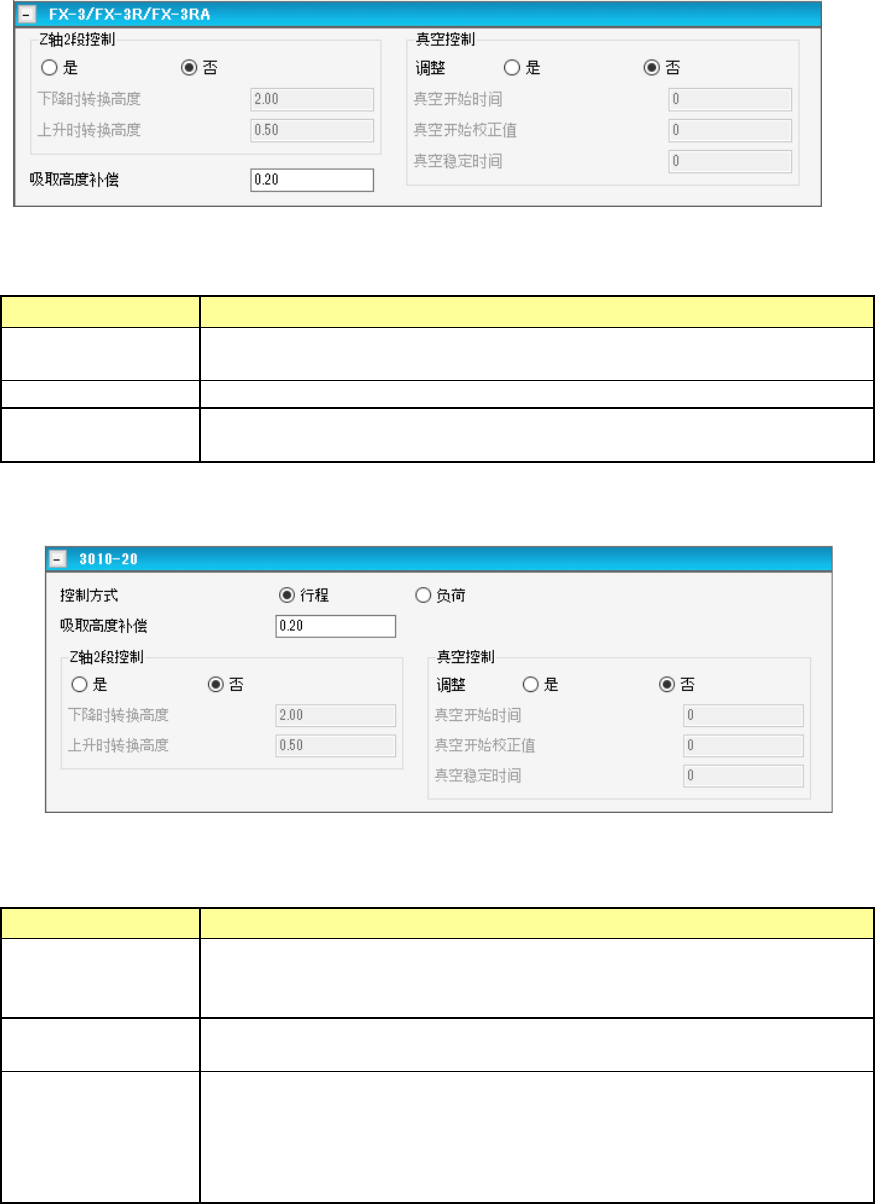

7-4-3-10-1
吸取条件画面
(FX-3/FX-3R/FX-3RA)
图
7-4-3-18
吸取条件
(FX-3/FX-3R/FX-3RA)
画面
表
7-4-3-5
吸取条件
(FX-3/FX-3R/FX-3RA)
画面项目
项目
说明
Z
轴
2
段控制
指定是否对吸取时的吸嘴上升、下降的速度进行
2
段控制。
进行
2
段控制时，要在上升及下降中分别输入进行
2
段控制的高度。
吸取高度补偿
指定元件吸取时，将吸嘴前端压入多少。以
mm
为单位输入。
真空控制
指定吸取时是否进行真空时间调整。
要调整时，以
ms
为单位输入调整时间。
7-4-3-10-2
吸取条件画面
(3010-20)
图
7-4-3-19
吸取条件
(3010-20)
画面
表
7-4-3-6
吸取条件
(3010-20)
画面项目
项目
说明
行程
以距离指定元件吸取时，将吸嘴前端压入多少。以
mm
为单位输入。
默认：0.20mm、使用夹持吸嘴时：0.000mm、负荷为「托盘」：1.000mm
、
外形尺寸的短边为
0.45mm
以下时：
0.000mm
负荷
以负荷指定吸取元件时，将吸嘴前端压入多少。以ｇ为单位输入。
输入范围与默认值，根据吸嘴号及定心条件而不同。
真空控制
指定是否进行吸取时的真空时间调整。
调整时，要以 ms 为单位输入调整时间。
※KE-3020、KE-3020R，1005 尺寸以上的方形芯片的默认值会不同。
请在机器上通过重新将真空调整设定为「是」，对 JaNets 中制作的数
据设定正确的默认值。
JaNets 使用说明书 7 编辑程序
7-33

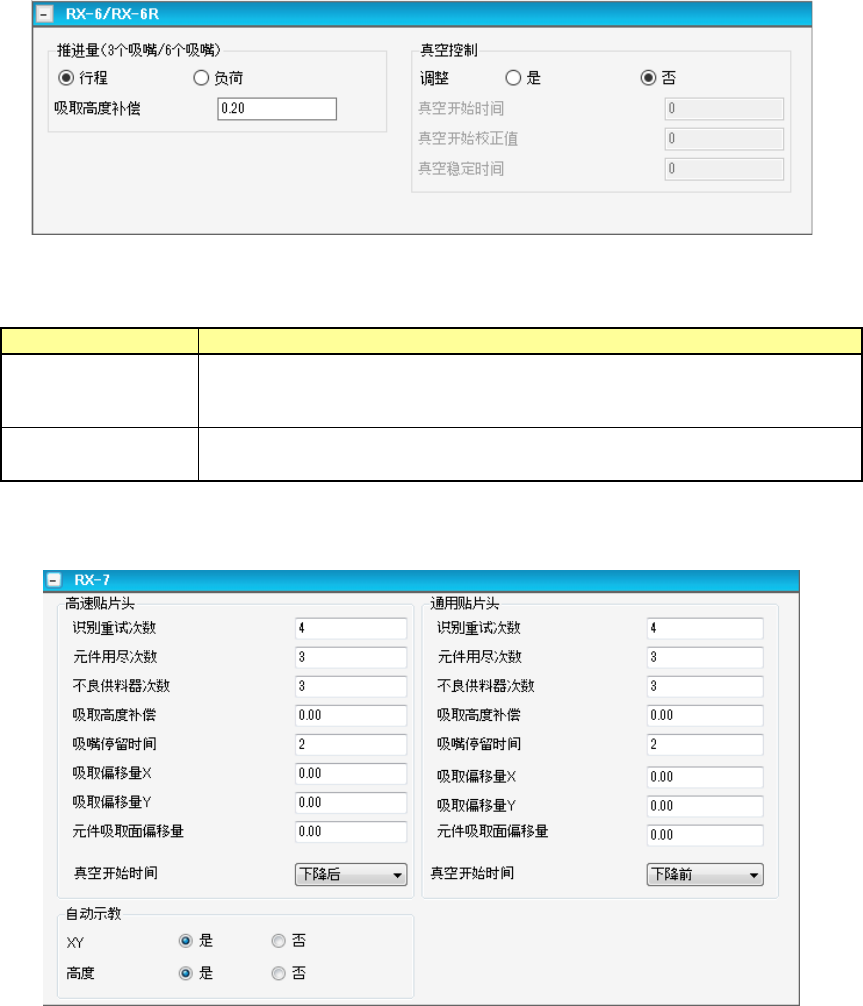

7-4-3-10-3
吸取条件画面（
RX-6/RX-6R
）
图
7-4-3-20
吸取条件
(RX-6)
画面示例
表
7-4-3-7
吸取条件
(RX-6)
画面项目
项目
内容
吸取高度补偿
指定吸取元件时将吸嘴前端压入多少。以
mm
为单位输入。
（默认值：0.20mm，使用夹持吸嘴时：0.00mm，包装方式为「托盘」
时：
1.00mm
，外形尺寸的短边小于
0.45mm
时：
0.00mm
）。
真空控制
指定是否进行吸取时的真空时间调整。
调整时，要以
ms
为单位输入调整时间。
7-4-3-10-4
吸取条件画面（
RX-7
）
图
7-4-3-21
吸取条件
(RX-7)
画面示例
