JaNets 使用说明书 7 编辑程序
7-63
7-4-3-14-2 芯片元件
编辑按钮为无效。
RX-7 无需进行图像数据的设定。
7-4-3-14-3 引脚元件
按下编辑按钮则显示以下所示的画面。

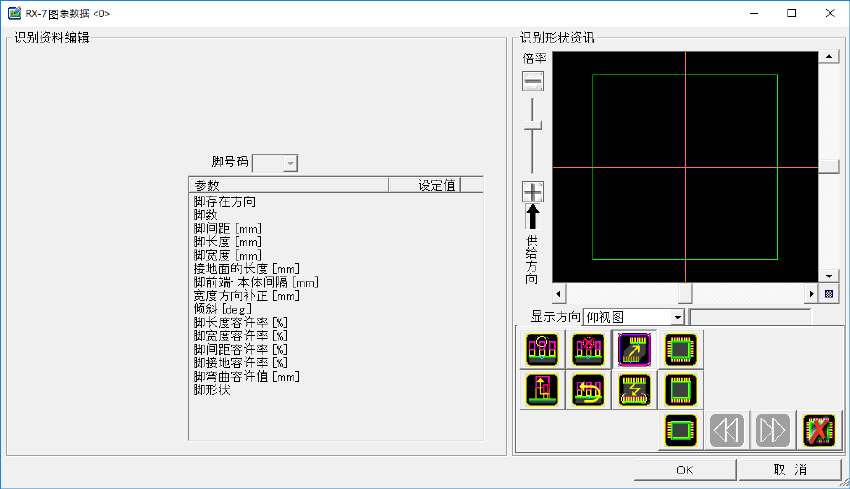

图 7-4-3-64 RX-7 图像数据画面（引脚元件）
JaNets 使用说明书 7 编辑程序
7-64
在引脚元件信息画面设定以下项目。
表 7-4-3-27 RX-7 图像数据画面（引脚元件）设置项目
项目 备注
引脚号码
参数的设定用小组学分成为可能。
用以下，1 个小组学分设定。
脚存在方向 设定引脚的存在方向。
脚数 输入引脚的根数。
输入范围为 1～999。（初始值： 8）
脚间距 输入引脚的中心间距。
输入范围为 0.001～99.999。（初始值：根据模型尺寸不同。）
脚长度 输入引脚的长度。。
输入范围为 0.001～99.999。（初始值：根据模型尺寸不同。）
脚宽 输入引脚的宽度。。
输入范围为 0.001～99.999。（初始值：根据模型尺寸不同。）
脚接触长度 输入引脚与基板的接地面长度。
输入范围为 0.001～99.999。（初始值：0.000）
脚前端与本体距离 输入引脚前端至模板的间隔。
输入范围为 -999.999～999.999。（初始值：根据模型尺寸不同。）
宽度方向引脚的胶版
输入引脚的中心与元件中心的偏移量。
输入范围为 -999.999～999.999。（初始值：0.000）
脚长度容许率 输入对引脚长度的识别允许率。
输入范围为 1～99。（初始值：20）
脚宽度容许率 输入对引脚宽度的识别允许率。
输入范围为 1～99。（初始值：20）。
脚间距容许率 输入对引脚间距的识别允许率。
输入范围为 1～99。（初始值：10）
脚接地面长度容许率 输入对引脚接地面的长度识别允许率。
输入范围为 1～99。（初始值：20）
弯曲容许 以长度输入引脚前端部的弯曲允许值。
输入范围为 0.000～999.999。（初始值：0.000）
脚形状 从「Gull-wing」「J-lead」中选择引脚形状。
JaNets 使用说明书 7 编辑程序
7-65
7-4-3-14-4 BGA 元件
按下编辑按钮则显示以下所示的画面。

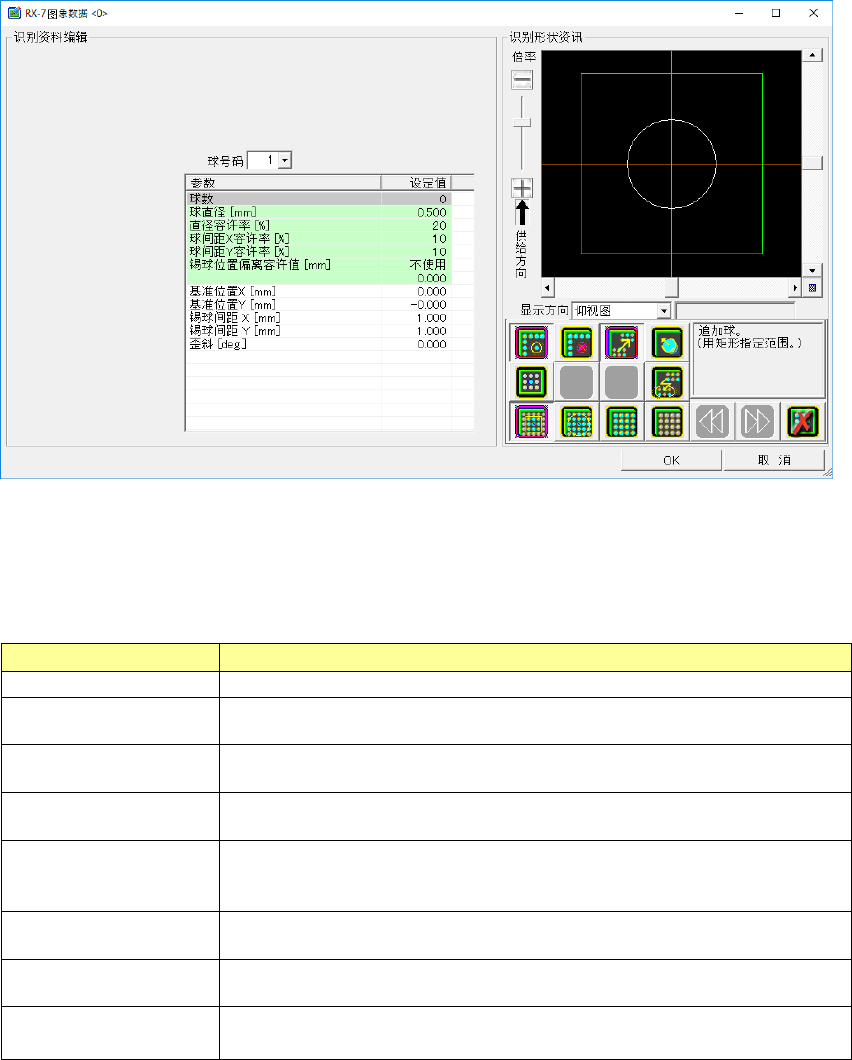

图 7-4-3-65 RX-7 图像数据画面（BGA 元件）
在 BGA 元件画面设定以下的项目。
表 7-4-3-28 RX-7 图像数据画面（BGA 元件）设置项目
项目
备注
球数 不可以输入，显示用工具按钮布置的球数。
球直径
输入球形的直径。
输入范围为 0.001～99.999。（初始值：0.500）
直径容许率
输入球形的直径允许率。。
输入范围为 1～99。（初始值：20）。
球间距 X,Y 容许率
输入 X 方向、Y 方向的球形间距的直径允许率。。
输入范围为 1～99。（初始值：10）。
锡球位置偏离容许值
设定球形识别时的位置偏移允许值。初始值为未使用。
勾选「使用」则可以输入设定值。
输入范围为 0.001～99.999。
基准位置 X/Y
输入球的小組的基準位置。
输入范围为 -99.999～99.999。（初始值：0.000）
锡球间距 X,Y
输入 X 方向、Y 方向的球形间距。
输入范围为 0.001～99.999。（初始值：1.000）。
歪斜
输入球的倾斜
输入范围为 -360.000～360.000。（初始值：0.000）
