JaNets 使用说明书 5 车间作业设置 5-39 5-7-2 输出文本 点击「文件」‐「输出文本」 ，则会显示输出文 本画面，并将车间作业设置里设 置的内容输出到 文本文件里。 图 5-7-2-1 输出文本 ※「文本输出设置画面」 、 「输出数据树形 设置」 、 「固定信息」 的画面、 操作方法等， 与 「 5-7-1-1 打印生产线信 息（设置内容、 生产线 / 机器信息） 」 相同。
JaNets 使用说明书 5 车间作业设置
5-38
设置信息类型－固定信息

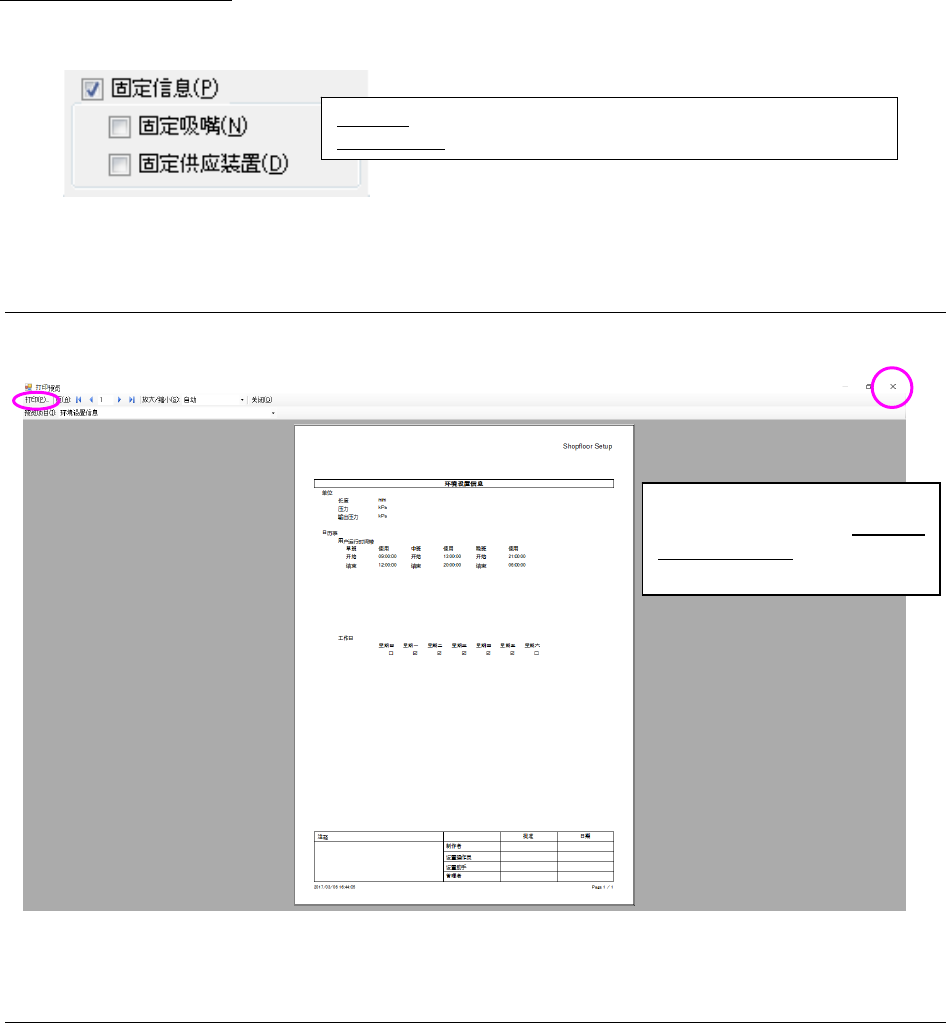

将固定信息包括到打印对象里。
勾选后固定吸嘴、固定供应装置的复选框会变为有效。
图 5-7-1-6 固定信息
5-7-1-2 打印预览
在打印设置画面里点击「预览」，则显示打印设置里勾选的信息的打印图像。
图 5-7-1-7 预览画面
5-7-1-3 打印设置对话框
在打印设置画面里点击「确定」，则显示打印设置对话框，执行打印。
固定吸嘴：固定吸嘴设置里设置的信息会成为打印对象。
固定供应装置：固定供应装置设置里设置的信息会成为打印对象
点击「文件」-「打印」或点击工具
条的打印按钮时，会显示「5-7-1-3
打印设置对话框」。点击「关闭」，
会返回到打印设置画面。
JaNets 使用说明书 5 车间作业设置
5-39
5-7-2 输出文本

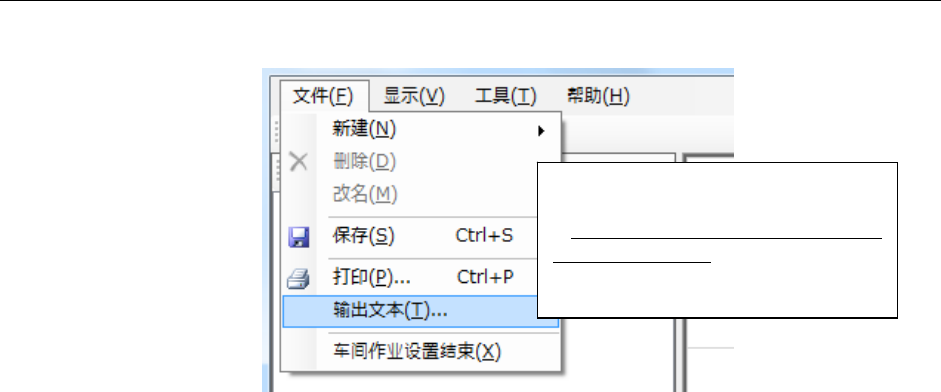

点击「文件」‐「输出文本」，则会显示输出文本画面，并将车间作业设置里设置的内容输出到
文本文件里。
图 5-7-2-1 输出文本
※「文本输出设置画面」、「输出数据树形
设置」、「固定信息」的画面、操作方法等，
与「5-7-1-1 打印生产线信息（设置内容、
生产线/机器信息）」相同。
JaNets 使用说明书 5 车间作业设置
5-40
5-8 车间作业设置‐吸嘴分布
什么是吸嘴分布?
可变更 ATC 里设置的吸嘴配置/数量，可图形化直观地确认吸嘴配置。
5-8-1 吸嘴分布的启动与退出

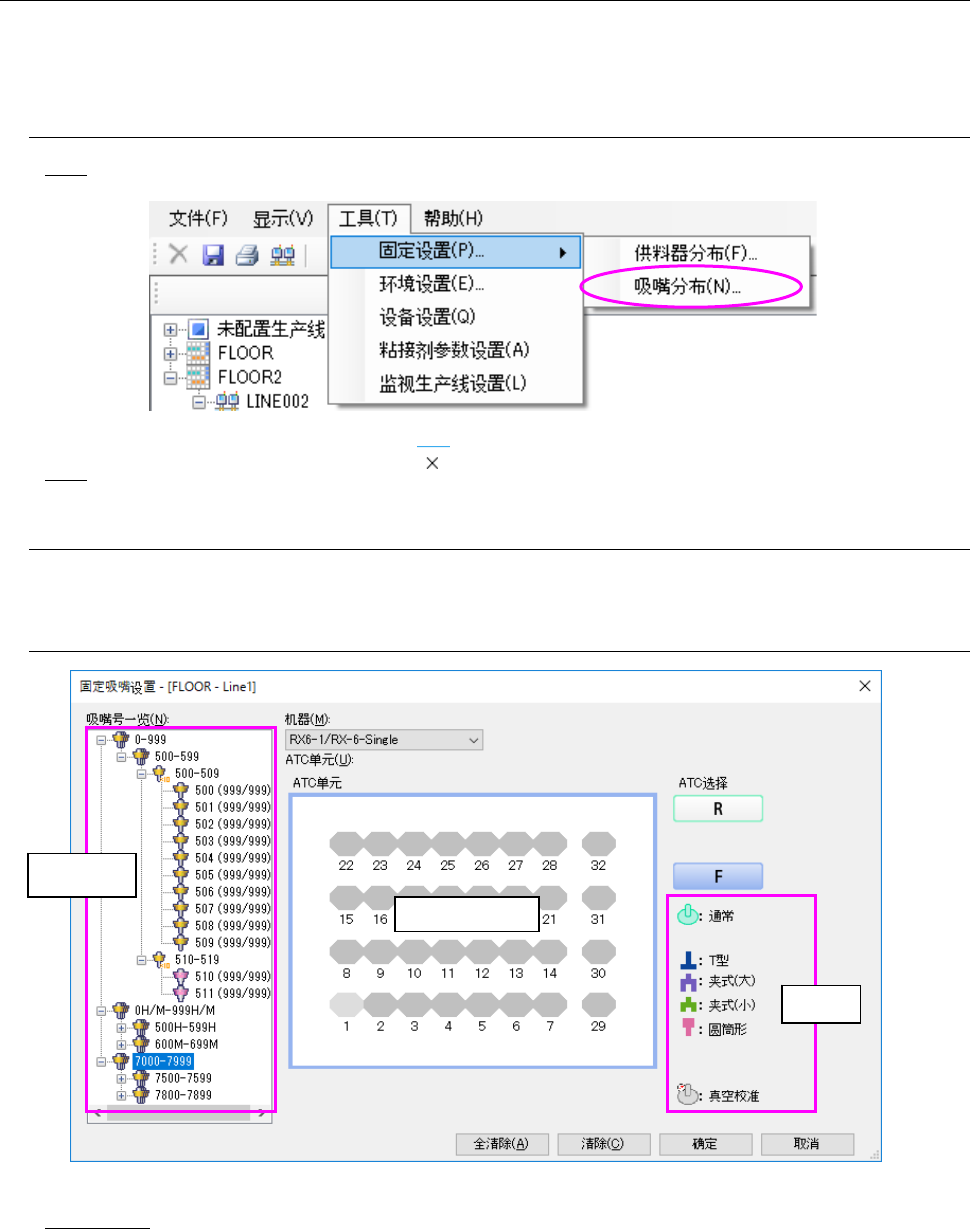

启动：从「车间作业设置」的菜单栏「工具」‐「固定设置」选择「吸嘴分布」。
图 5-8-1-1 启动吸嘴分布
退出：在 5-8-2-1 画面上点击右上角的「 」。
5-8-2 固定吸嘴设置画面
在车间作业设置里设置机器时，设置固定（常设）的 ATC 吸嘴。
5-8-2-1 吸嘴设置画面构成
图 5-8-2-1 固定吸嘴设置画面（RX-6 示例）
吸嘴号一览：以树形显示资源的设置吸嘴号。
设备设置(吸嘴)中的标准吸嘴的吸嘴号，为标准显示。
对于标准吸嘴以外的吸嘴显示，当车间设置的设备设置(吸嘴) 中有追加的吸嘴号
时才予以显示。
※ 没有车间作业设置的保存权限时，「确定」按钮会显示灰色，不能选择。
图例
ATC
分布画面
树形画面
