JaNets 使用说明书 5 车间作业设置 5-52 5-9 车间作业设置 ‐ 送料器分布 什么是送料器分布 ? 可直观地通过图形操作方式，变更元件供应装置的配置。 5-9-1 送料器分布的启动与退出 启动：从「车间作业设置」的菜单栏「工具」‐「固定设置」中选择「送料器分布」 。 图 5-9-1-1 启动送料器分布 退出：在 5-8-1-1 的固定供应装置设置画面上，单击标题栏右上的「 」 。
JaNets 使用说明书 5 车间作业设置
5-51
仅显示固定吸嘴
在吸嘴分布画面里勾选「仅显示固定吸嘴」复选框后，仅显示固定吸嘴。取消勾选，则会恢复通
常的显示。
通常的显示表示优化后的设置状态；仅显示固定吸嘴，则表示优化前的设置状态。
图 5-8-12-2 左：未勾选（优化后的设置） 右：勾选（优化前的设置）
确认画面中的错误信息
显示吸嘴确认画面时，会显示如下错误信息。
错误条件 错误信息内容
启动时，生产线里未配置任何 1 台机器时 “不存在任何机器信息。退出。”
启动时，选择了未配置机器项目时
“选择了未配置机器项目。请选择已有的生产线
后再进行启动。”
通过组合框选择的生产程序未能读入时
“生产程序未能读取。
（仅显示机器的固定吸嘴。）”
读入的生产程序里没有优化数据时
“生产程序”里没有优化条件数据。
（仅显示机器的固定吸嘴。）”
选择生产线的机器构成与生产程序内的机
器构成不一致时
“生产线的机器配置与生产程序的配置不一致。
（第 X 台机器仅设置机器固定吸嘴。）”
吸嘴号为红字：优化后配置发生变化，必须更换吸嘴
绿色吸嘴：优化后的配置
浅蓝色吸嘴：固定吸嘴
浅蓝色吸嘴：优化前的固定配置
JaNets 使用说明书 5 车间作业设置
5-52
5-9 车间作业设置‐送料器分布
什么是送料器分布?
可直观地通过图形操作方式，变更元件供应装置的配置。
5-9-1 送料器分布的启动与退出
启动：从「车间作业设置」的菜单栏「工具」‐「固定设置」中选择「送料器分布」。

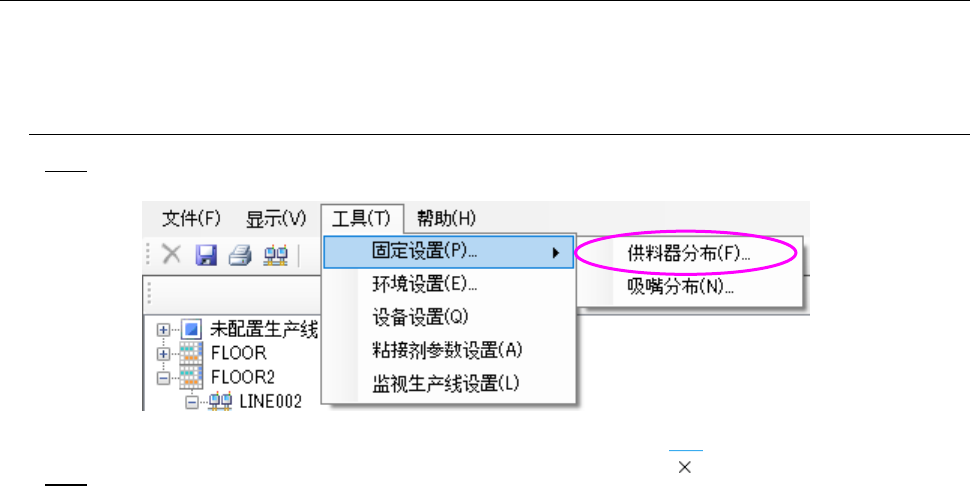

图 5-9-1-1 启动送料器分布
退出：在 5-8-1-1 的固定供应装置设置画面上，单击标题栏右上的「 」。
JaNets 使用说明书 5 车间作业设置
5-53
5-9-2 固定供应装置设置画面
对车间作业设置中设置机器时的机器常设（固定）供应装置，进行设置。
5-9-2-1 画面构成
图 5-9-2-1 固定供应装置设置画面
送料器组名 ：显示当前浏览的送料器组名。
另外，在新注册送料器组时要输入组名。
当机器未浏览送料器组时则显示空白栏。
注册 ：新注册或更新送料器组。
（送料器组名栏的名称与已有的送料器组名同名时，会进行更新处理；送料器组
名不存在时，则进行新注册处理）。不具备车间作业设置保存权限时，「注册｣及「确
定」按钮呈灰色，不能选择。
设置信息画面：
（元件一览表/供
料器组树形）
详细设置画面：显示分布画面里配置的供料器详细信息。
供料器台架单元画面：设置机器里的供料器（固定供应元件）。
供料器组
可选择要进行固定设置的[机器名/机型种类]，显
示当前选择的机器。
※在选择画面里不显示点胶机等的机器
。
