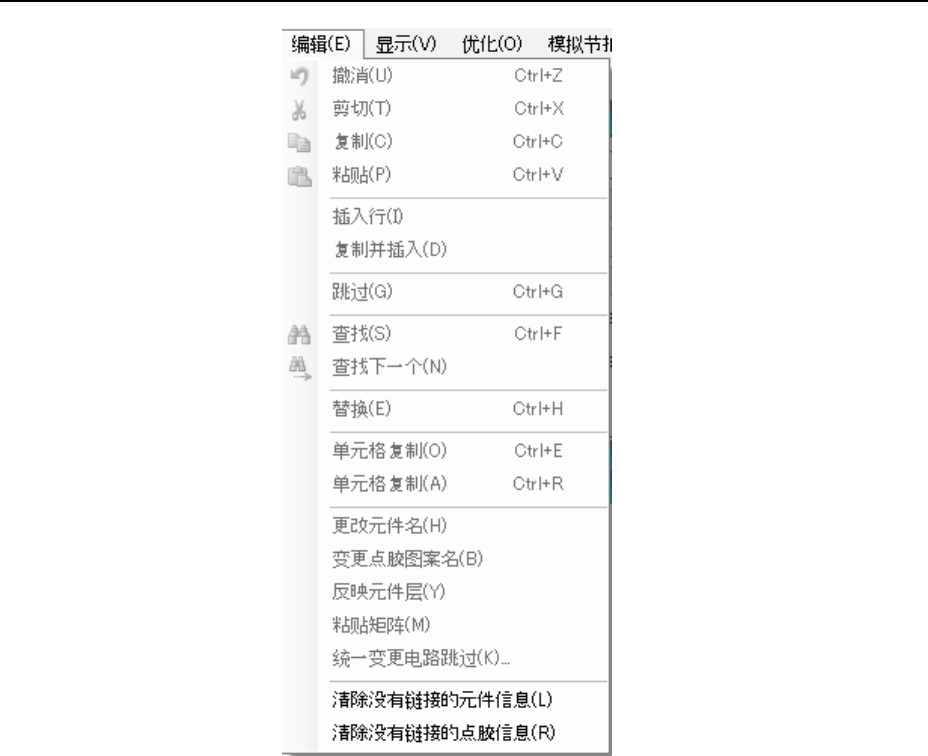

JaNets 使用说明书 7 编辑程序 7-91 7-6-2 「编辑」菜单项目说明 图 7-6-2-1 「编辑」菜单
JaNets 使用说明书 7 编辑程序
7-90
数据类别 说明
贴片数据 只有输出格式选择「个别机器」、输出数据选择「贴片数据」时，才可选择此项，
请从「输入顺」「优化顺」中选择。
输入顺：
贴片数据按输入顺序输出。
优化顺：
按优化分配的顺序输出贴片数据。
元件数据 只有输出数据选择「元件数据」时，才能选择此项。请从「详细」「清单」中选
择。
详细：
输出元件数据的详细。
清单：
输出元件数据一览。
吸取数据 只限于输出格式选择「个别机器」、输出数据选择「吸取数据」时可选择此项。
请从「输入顺」「编排」「供料器设置清单」中选择。
输入顺：
按输入顺序输出吸取数据。
吸取数据为 2 段输出 1 个吸取位置的信息。
第 1 段输出吸取位置、供料器类别等，第 2 段输出吸取坐标。
编排：
按台架编排格式输出吸取数据。
供料器设置清单：
输出供料器设置用的数据。
无注释：
输出不带有注释的元件数据。
有注释：
输出带有注释的元件数据。
有贴片 ID：
输出附带有从吸取位置吸取的贴片 ID。
输出数据选择「贴片数据」时，不能选择此项。
无贴片 ID：
输出内容不附带贴片 ID。
输出数据选择「贴片数据」时，不能选择此项。
吸嘴分配 输出对 ATC 的吸嘴分配信息。
未优化时不能选择此项。
生产管理信息 输出生产管理信息。
从「生产线综合」「个别机器」中选择。
生产线综合：
输出生产线综合生产管理信息。
个别机器：
输出每台机器的生产管理信息。
优化 输出优化选项、供给数。
选项：
输出优化选项设定信息。
供给数：
输出元件供給数的设定信息。
JaNets 使用说明书 7 编辑程序
7-91
7-6-2 「编辑」菜单项目说明
图 7-6-2-1 「编辑」菜单
JaNets 使用说明书 7 编辑程序
7-92
7-6-2-1 元件数据的替换
将符合指定条件的元件数据，在替换项目中替换为所设置的数据。
请选择「编辑」-「替换」。
(1)替换条件设置

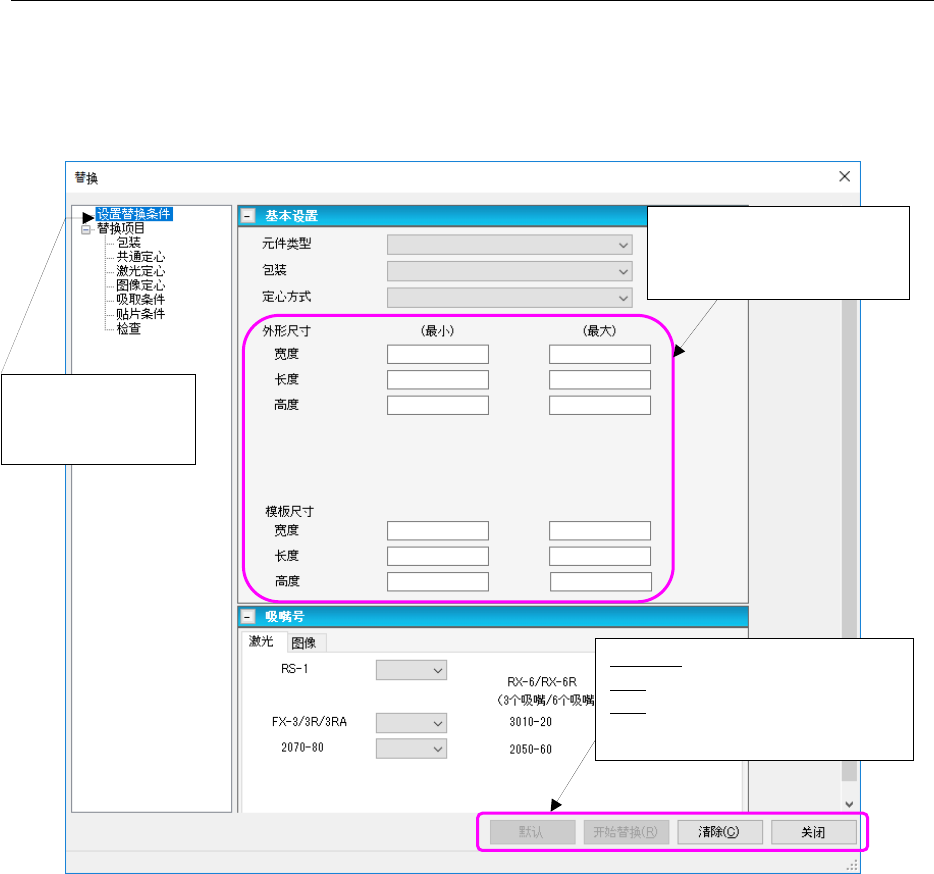

在下面的画面中设置要替换元件的筛选条件。
图 7-6-2-2 替换条件设置画面
在树形控件中选择
「设置替换条件」，
显示画面。
输入置换对象的元件尺寸、封
装尺寸、模板尺寸的最小、最
大值。
开始替换：执行「开始替换」
清除：清除设置内容
关闭：停止替换
※以下的画面均相同
