JaNets 使用说明书 1 6 程序管理器 16-14 16-4-3 点胶条件 对点胶点进行条件设置。可在点胶数据编辑画面的点胶条件里对每个胶点进行设置。 图 16-4-3 点胶条件画 面
JaNets 使用说明书 16 程序管理器
16-13
16-4 点胶数据操作方法
16-4-1 点胶数据一览
显示数据库里注册的点胶数据。仅可显示，不能进行输入。
点胶数据的列，固定为「环境设置」-「列表显示」-「点胶列表」的固定项目列中所指定的项目。通
过双击相应的数据位置，会转换到点胶数据编辑画面里。
在新建制作点胶数据时，可选择「编辑」-「追加」。
图 16-4-1 点胶数据编辑画面
16-4-2 点胶数据编辑画面
图 16-4-2 点胶数据编辑画面
背景色-黄色：数据未完成
通过组合框选择。在环境设
置的动作设置中，选择多种
胶粘剂时，会显示以下画
面，要选择默认粘胶剂。
选择了一种粘胶剂时，要对
未输入的点胶条件关联的
默认值进行设置。
固定点胶顺序：
指定是否按优化生产时
点胶点的输入顺序进行
点胶，制作优化数据。
删除：删除指定点胶点
的偏移量数据。
仅显示
JaNets 使用说明书 16 程序管理器
16-14

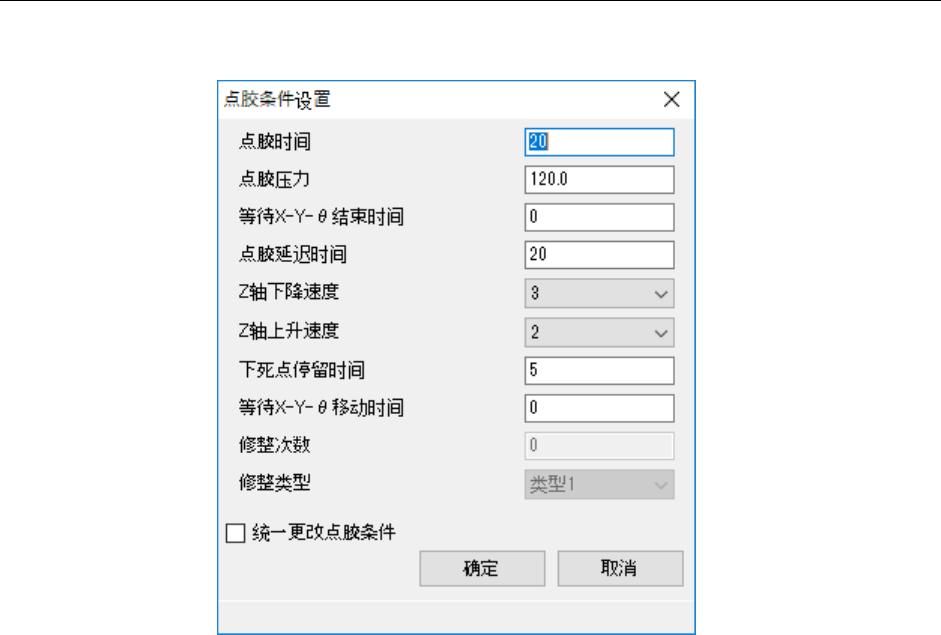

16-4-3 点胶条件
对点胶点进行条件设置。可在点胶数据编辑画面的点胶条件里对每个胶点进行设置。
图 16-4-3 点胶条件画面
JaNets 使用说明书 16 程序管理器
16-15
16-5 读入外部数据（导入）
16-5-1 生产程序文件的导入
本节对从本体元件数据库制作的已有的 MDB 文件中，将生产程序内的元件数据及点胶数据，作为
JaNets 元件数据库导入的方法，进行说明。
读入时，如果数据库内已有相同名称的元件数据及点胶数据时，则会成为覆盖对象，
如果没有，则会成为新建追加对象。选择「文件」‐「读入外部数据(导入)」后，
会显示如下的文件选择画面，请选择需要读入元件数据、点胶数据的生产程序。
图 16-5-1 选择导入外部数据文件画面
文件种类选择「本体元件数据库格式文件(*.mdb)」后，即可选择使用本体元件数据库制作的
MDB 文件。
导入本体元件数据库格式文件（以下称为 MDB 文件）时，也导入元件数据与包装代码的关联，
可在 JaNets 元件数据库保持关联的状态。
指定要导入的 MDB 文件后，即显示以下提示。
图 16-5-2 确认与包装代码关联的提示
选择「是(Y)」按钮，显示打开文件对话框。请指定在 Flexline 数据库中使用的包装代码文件（*.flx）。
选择「否(N)」按钮，则不进行与包装代码的关联，仅导入 MDB 文件里注册的数据。
对选择的生产程序
进行导入处理。
