JaNets 使用说明书 7 编辑程序
7-143
7-7-5-2 优化执行状态显示对话框
优化开始执行后，会显示如下的优化执行状态显示对话框。
图 7-7-5-2 编辑程序里的优化执行状态显示对话框(不显示详细)
在上述画面里点击「详细」，会同时显示以下「执行日志详细」「节拍转换」内容。
图 7-7-5-3 编辑程序中的优化执行状态显示对话框(显示详细)
优化正常结束后，优化执行状态显示对话框会被关闭，返回到原调用的应用程序(编辑程序)。
在编辑程序的情况下，显示会切换到优化后的生产程序里。
生产程序
同时显示「执行日志详细」「节拍转换」内容。
节拍转换： 使反馈选项有效、并优化时，以 CPH 为单位，用图像显示
各项反馈的生产线节拍转换状况。
JaNets 使用说明书 7 编辑程序
7-144
7-7-5-3 优化结束后手动关闭日志画面
如在优化对话框中勾选了「优化结束后手动关闭日志画面」，并在此状态下选择「执行」开始优化
处理，则优化成功结束时将出现优化执行状态显示对话框且保持不变。
如要返回到编辑程序，可按「关闭」按钮。
图 7-7-5-4 使用编辑程序的优化结束画面
「优化结束后手动关闭日志画面」选项设置所保存的设置，与「作为默认使用」或「返回标准」无关。
JaNets 使用说明书 7 编辑程序
7-145
7-7-5-4 自动实施优化中的「跳过」
勾选了「自动执行优化中的“跳过”」时，在优化中有时将“中止按钮”变更为“跳过按钮”。
这种情况，在预测的优化时间非常长时才会显示。
不点击跳过按钮时，继续搜索直至找到。搜索有时需要很长时间。点击跳过，并被允许跳过时，
在之后的搜索中，达到规定数量后结束搜索。

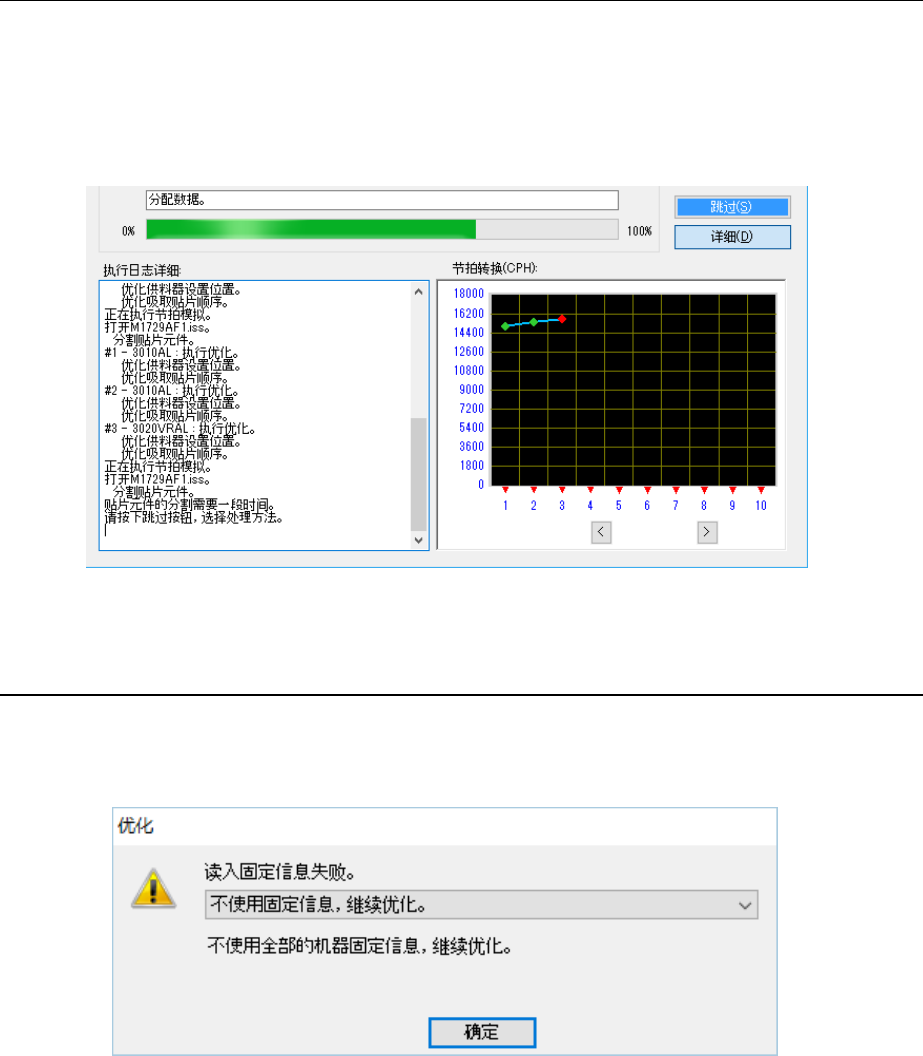

图 7-7-5-5 执行优化中跳过状态
7-7-5-5 常设信息的读取失败
使用常设供料器进行优化时，如果优化中常设信息的读取失败，则显示以下错误信息。可以选择
不使用常设信息继续进行优化，或者终止优化。
图 7-7-5-6 读取常设信息失败时的对话框
常设信息读取失败的原因，可能有以下几点。
・常设供料器的元件数据与元件数据库的元件数据不一致（※1）
※1 在常设供料器和元件数据库之间，如果元件种类（方形芯片、SOT 等）、包装形态（胶带、
料管等）、供料器种类（8mm 纸带、8mm 压纹带等）中任何一项不同，都会判断为不一致，
将停止常设信息的读取。此外，即使常设供料器与元件数据库的上述信息一致，生产程序与
元件数据库之间，如果元件种类、包装形态、供料器种类、传送间距中任何一项不同时都会
造成优化失败。
