7-4-2-3 区域坏板标记
贴片数据画面的「坏板标记」为「编辑」或者「浏览」时，会显示坏板标记设置画面。每个贴片
点数最多可以设置 10,000 个点的坏板标记。
数据的设置方法与「7-4-2-2 基准领域标记」相同。
U1
R10
回路①
C10
U1
R10
回路②
C10
U1
R10
回路③
C10
U1
R10
回路①
C10
U1
R10
回路②
C10
U1
R10
回路③
C10
10
2
10
2
10
2
U1
R10
回路
C10
バッドマーク ID
BM001
U1
R10
回路①
C10
U1
R10
回路②
C10
U1
R10
回路③
C10
10
2
バッドマーク ID 「BM001」を搭載点「U1」
に割り当てた場合。
バッドマーク ID 「BM001」を搭載点「U1」
と「R10」に割り当てた場合。
バッドマーク有り

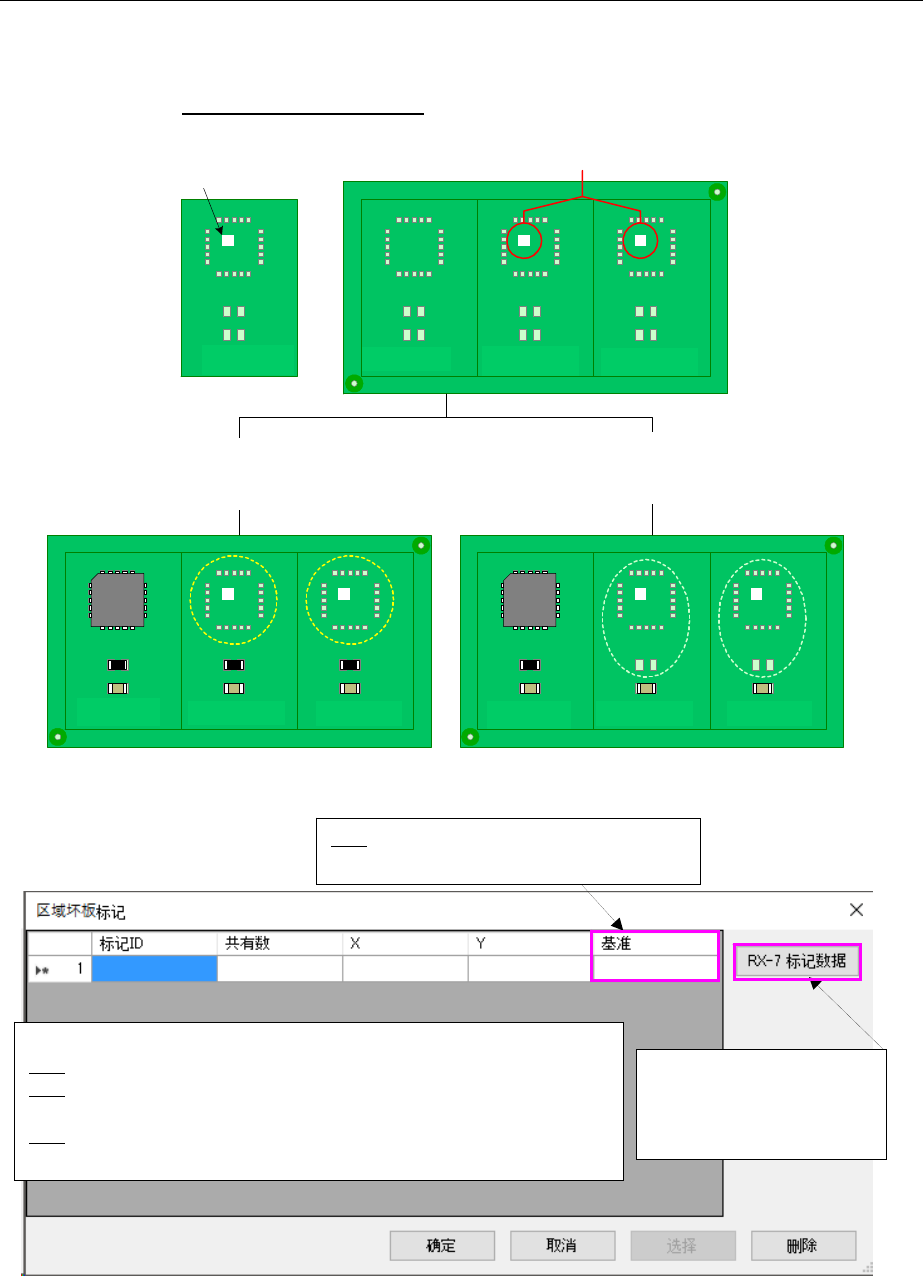

图 7-4-2-5 区域坏板标记设置图形
图 7-4-2-6 区域坏板标记画面
标记 ID 可按 Ctrl+C 键、Ctrl+V 键进行复制及粘贴。
但是标记 ID 单元格在编辑中时，不能用 Ctrl+C 键、Ctrl+V 键进行复制及粘贴。
〈编辑时的按钮操作〉
确定：返回到贴片数据画面，保存输入的数据。标记栏为「NO」状态。
选择：返回到贴片数据画面，在「标记」栏里显示所选择的标记 ID。
〈浏览时的按钮操作〉・・・「确定」按钮无效。
删除：删除坏板标记数据，将使用选择的坏板标记 ID 的全部贴片数据的设
置变更为 No，并返回到贴片数据画面。
把坏板标记 ID[BM001]分配到贴片点
「U1」时
把坏板标记 ID[BM001]分配到贴片点
[U1]和[R10]时
电路
电路①
电路②
电路③
电路①
电路②
电路③
设定 RX-7 用坏板标记信息。
有关设定内容，请参考
「7-4-1-3-1 RX-7 坏板标记
信息」。
电路① 电路②
电路③
基准：设置坐标的基准位置。单击鼠标右健，
在「基板原点」、「电路原点」中选一个。
坏板标记 ID
BM001
有坏板标记
JaNets 使用说明书 7 编辑程序
7-21
7-4-3 编辑元件数据
7-4-3-1 元件数据列表的显示
在树形控件中选择了元件数据时会显示此画面。
未链接到贴片数据的元件数据也会显示出来。

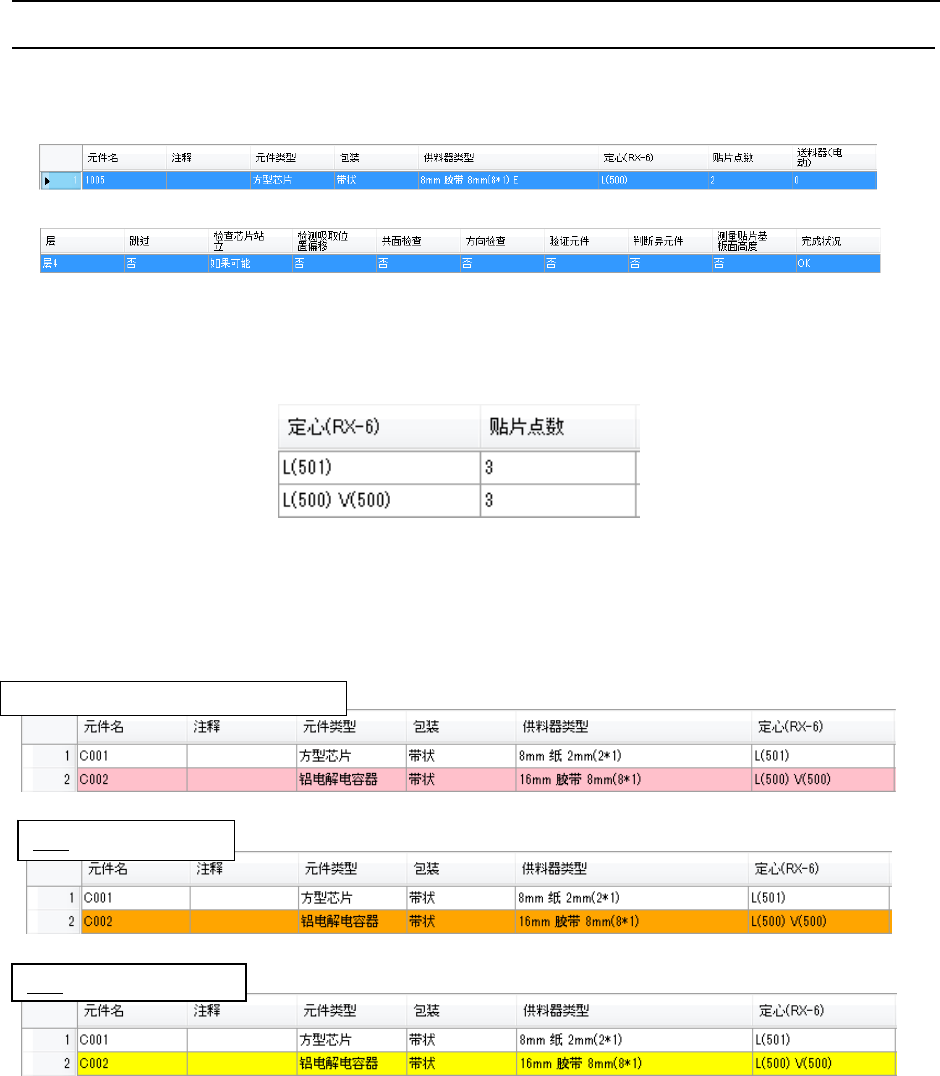

图 7-4-3-1 元件数据列表
定心（吸嘴号）按各机种显示如下。
仅显示与所选择的构成生产线机型对应的定心项目。
选择由 RX-6 构成的生产线时
图 7-4-3-2 吸嘴号的显示模式
元件数据显示颜色的各状态说明如下。
图 7-4-3-3 元件数据列表-显示颜色
※ 在元件清单画面，对数据行执行 Ctrl＋拖拉＆Ctrl＋松开操作，或执行 Ctrl＋C＆Ctrl+V 操作，
可以进行元件数据的覆盖复制。
粉
红色：未
与贴片数据
链
接的元
件
数据
橙色：跳过的元件数据
黄色：未完成的元件数据
JaNets 使用说明书 7 编辑程序
7-22
7-4-3-2 基本设置画面
制作元件的种类、包装、尺寸、定心方式等基本数据。
双击前述的「贴片数据列表」「元件数据列表」的指定行时会显示此画面。

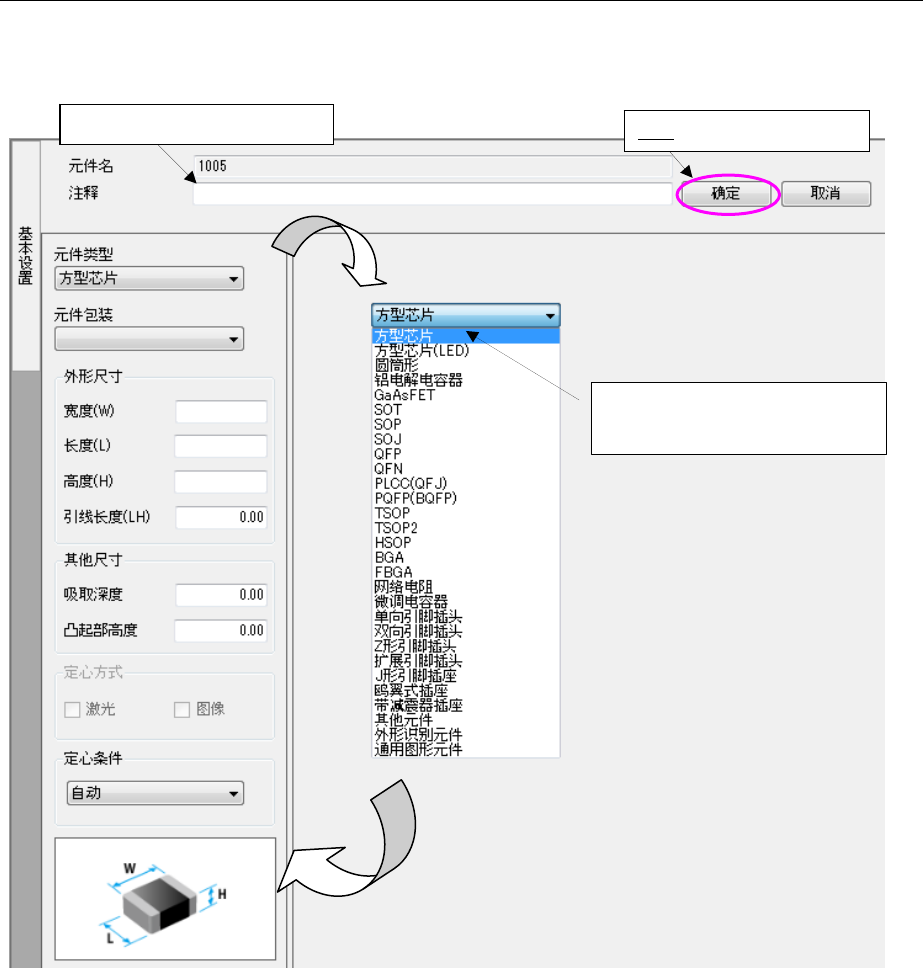

图 7-4-3-4 基本设置画面
根据选择方形芯片，会显示方形
芯片的位图。
最多可以输入 127 个半角字符。
确定：使变更的数据有效。
