JaNets 使用说明书 7 编辑程序 7-56 （ 6 ）扩展列元件（要素） 显示扩展阵列元件（要素）是如何配置的。 图 7-4-3-57 扩展阵列元件（要素） 显示画面 显示扩展列数据组列表。 显示选择的元件（要素） 的位置号及总数。 显示选择的元件 （要素） 的坐标。 选择的元件（要素）以黄色显示， 未选择的元件 （要素） 以蓝色显示。
JaNets 使用说明书 7 编辑程序
7-55
（4）边元件（要素）
显示边元件（要素）是如何配置的。

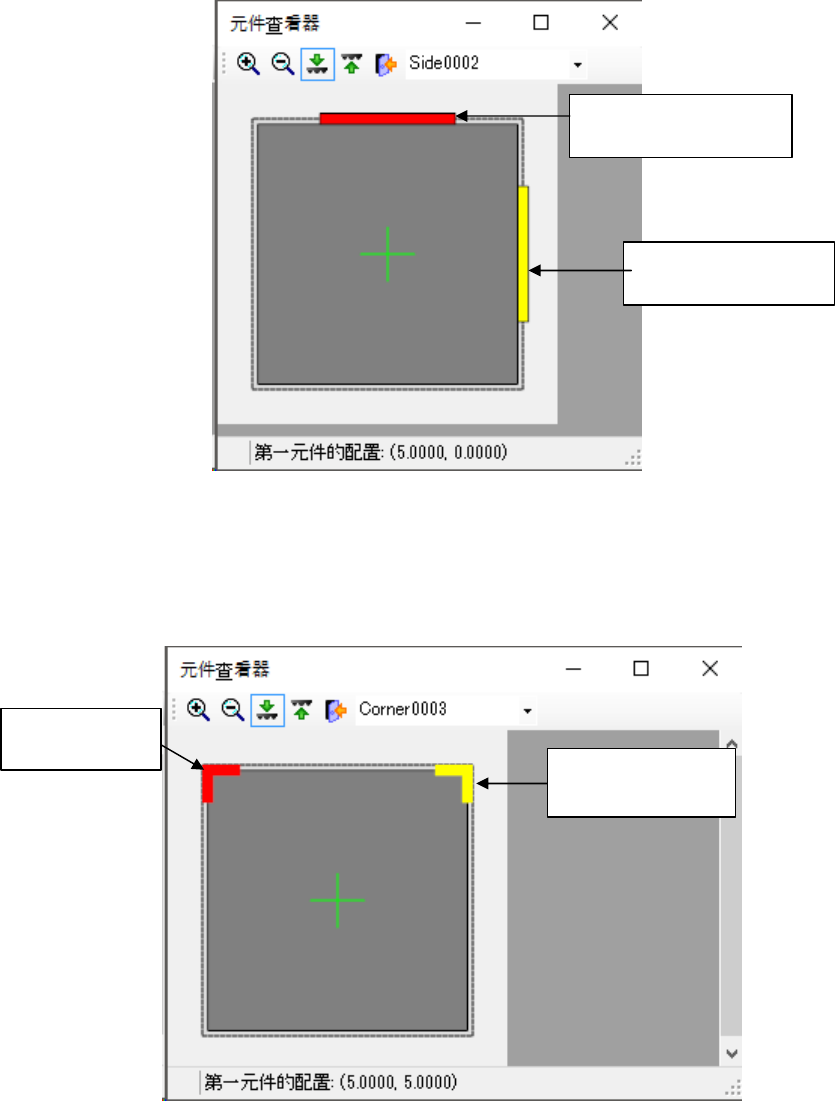

图 7-4-3-55 边元件（要素）显示画面
（5）角元件（要素）
显示角元件（要素）是如何配置的。
图 7-4-3-56 角元件（要素）显示画面
非选择的边元件（要素）：
以红线显示
选择的边元件（要素）：
以黄线显示
选择的角元件要素：
黄色
非选择的角元件
（要素）：红色
JaNets 使用说明书 7 编辑程序
7-56
（6）扩展列元件（要素）
显示扩展阵列元件（要素）是如何配置的。

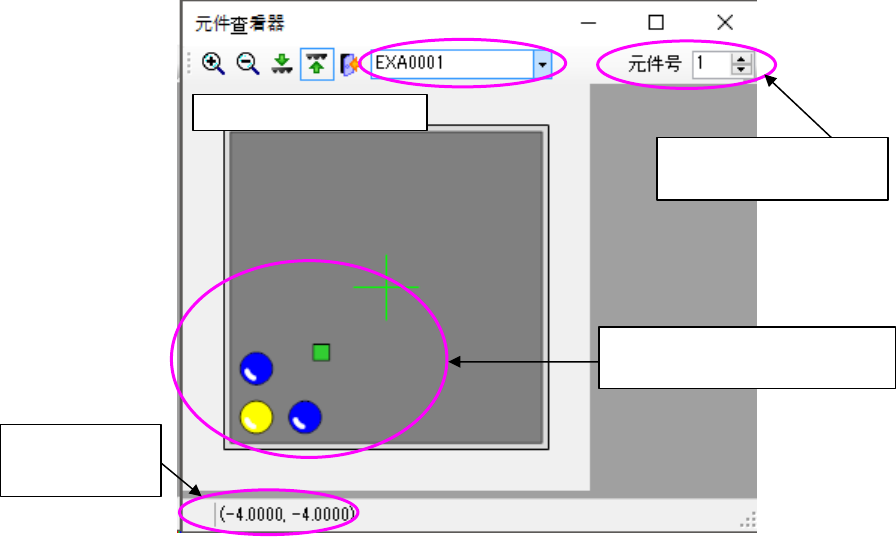

图 7-4-3-57 扩展阵列元件（要素）显示画面
显示扩展列数据组列表。
显示选择的元件（要素）
的位置号及总数。
显示选择的元件
（要素）的坐标。
选择的元件（要素）以黄色显示，
未选择的元件（要素）以蓝色显示。
JaNets 使用说明书 7 编辑程序
7-57
7-4-3-13-12 图像控制数据设置画面

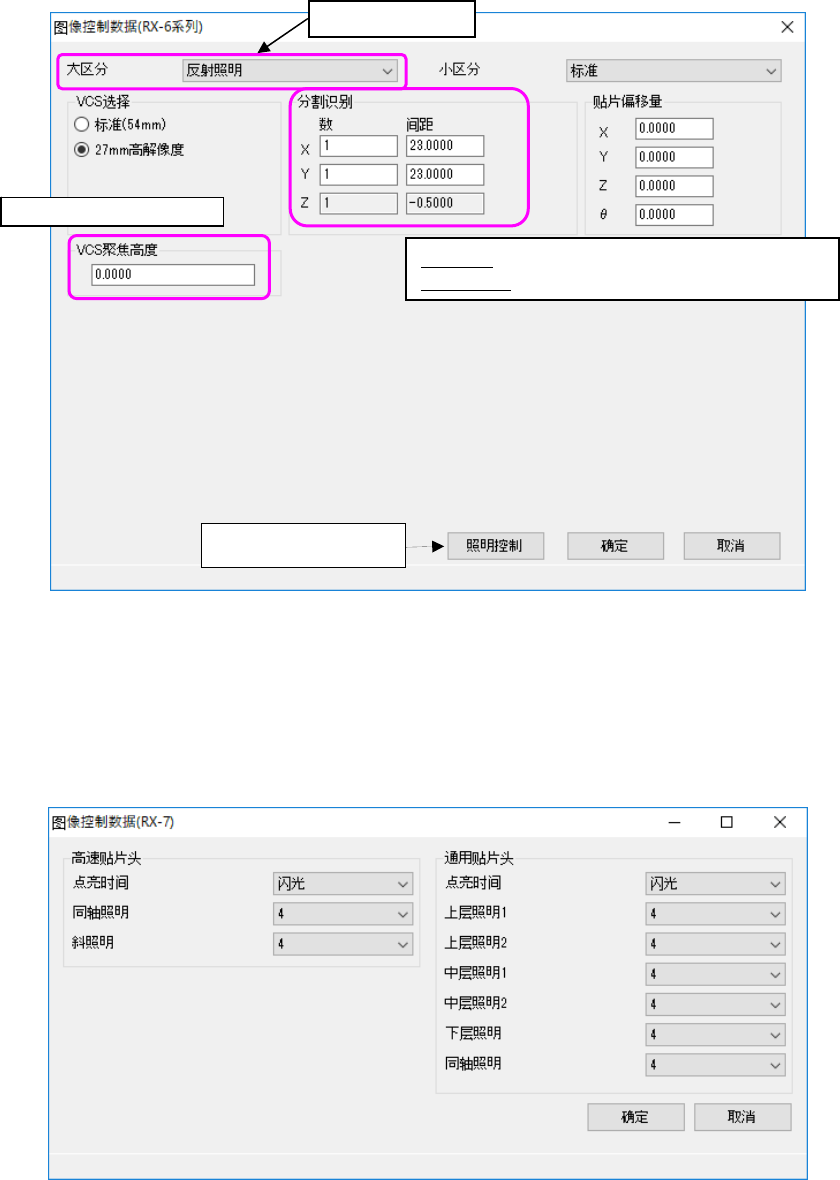

图 7-4-3-58 图像控制数据画面（RX-6）
※有关「可选择的 VCS」，请参见相应机种的机器规格书及使用说明书。
在图像控制数据选择 RX-7，按下编辑按钮则显示以下所示的画面。
图 7-4-3-59 图像控制数据画面（RX-7）
分割识别：分割数的范围是 X(1～2)、Y(1～3)、Z(1)
贴片偏移量：输入贴片时的元件偏移量。
输入 VCS 的识别高度。
选择照
明种类
。
转换到照明控制数据。
