JaNets 使用说明书 7 编辑程序
7-68
7-4-3-14-6 异形元件（有引脚）
按下编辑按钮则显示以下所示的画面。

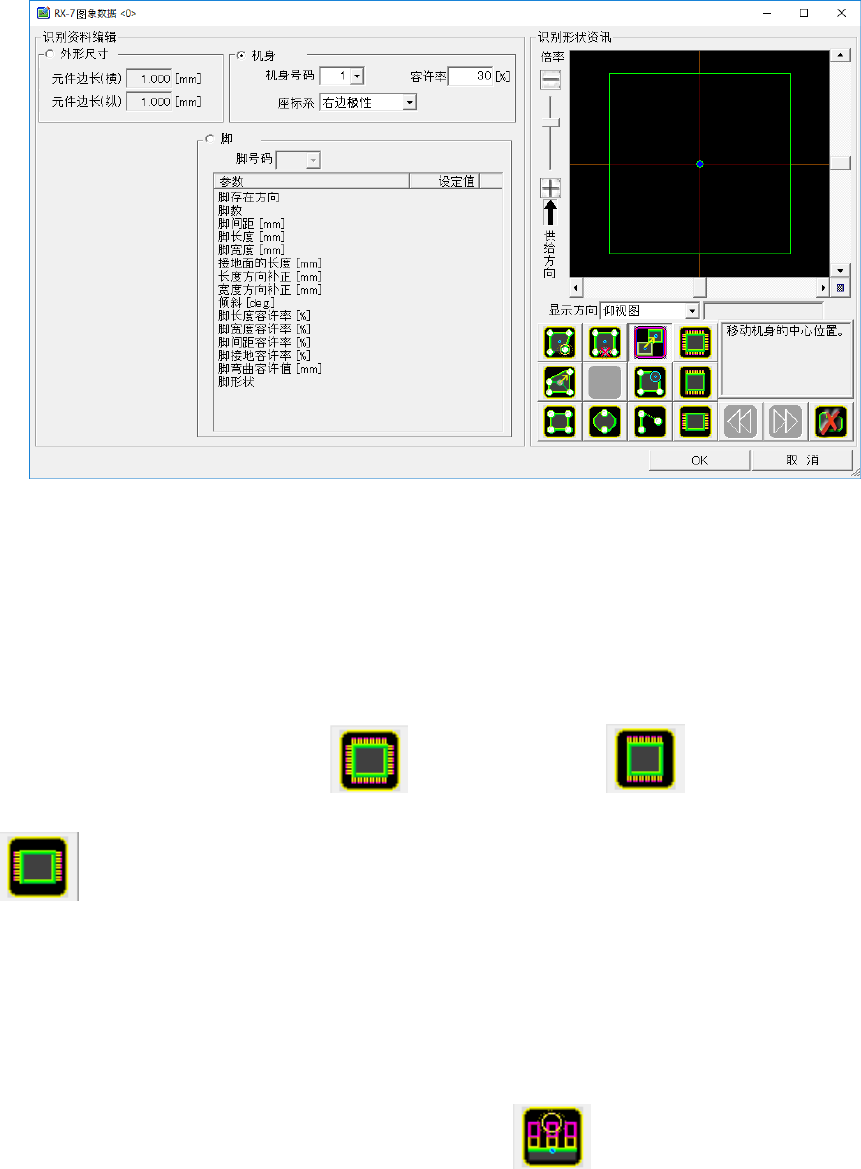

图 7-4-3-67 RX-7 图像数据画面（异形元件（有引脚））
输入项目与引脚元件及异形元件（无引脚）相同。
新建引脚／调整引脚数量
1)单击[引脚]。
2)使用[工具箱] 从全方向引脚按钮
、上下方向引脚按钮 、左右方向引脚按钮
中选择要新建的引脚种类，单击对象的按钮。（此处，对有关上下方向引脚按钮进行说明。）
3)按照新建制作引脚时，在外形尺寸的框的上部会生成新的引脚集。引脚集的引脚部分以黄色的
框线显示，接地面以粉红色显示。在引脚集基准的位置上，会显示蓝色的标记。
4)从[引脚号码] 的组合框中选择要编辑引脚的引脚号码。
5)如果要添加引脚数量，在[工具箱]里单击引脚追加按钮
。
6)在要添加引脚数量的引脚集的外侧，单击要添加引脚的位置。到达该位置的、所需数量的引脚
将会被添加。
用鼠标单击引脚基准位置的蓝色标记，引脚数量即累加 1 根。
JaNets 使用说明书 7 编辑程序
7-69
7)要递减引脚数量时，在[工具箱]里单击引脚削除按钮 。
8)在引脚的前端会显示白色的标记。用鼠标单击要删除的引脚标记，引脚即被删除。（如果删除了
引脚的两端以外，将构成引脚缺失信息。）
编辑引脚的宽度／间距／长度
1)单击[引脚]。
2)从[引脚号码]的组合框中选择要编辑引脚的引脚号码。
3)在[工具箱]里单击引脚尺寸按钮
。
4)要变更引脚长度时，用鼠标单击引脚前端的白色、向上的标记，直接进行拖拽。
5)引脚长度将对应鼠标指向的位置发生变化。调整结束后，松开鼠标的按钮。
6)要变更引脚间距时，用鼠标单击引脚跟部的白色、圆形的标记，直接进行拖拽。
7)引脚间距将对应鼠标指向的位置发生变化。调整结束后，松开鼠标的按钮。
8)要变更引脚宽度时，用鼠标单击引脚端的橙色、向外的标记，直接进行拖拽。
9)引脚宽度将对应鼠标指向的位置发生变化。调整结束后，松开鼠标的按钮。
10)要变更接地面的长度时，用鼠标单击引脚端的橙色、向上的标记，直接进行拖拽。
11)接地面的长度将对应鼠标指向的位置发生变化。调整结束后，松开鼠标的按钮。
引脚的移动
1)单击[引脚]。
2)从[引脚号码]的组合框中选择要移动引脚的引脚号码。
3)在[工具箱]里单击引脚移动按钮
。
4)用鼠标单击要移动引脚的基准位置的蓝色标记，直接进行拖拽。
5)所有方向的引脚的位置将对应鼠标指向的位置发生变化。移动结束后，松开鼠标的按钮。
JaNets 使用说明书 7 编辑程序
7-70
引脚的旋转
1)单击[引脚]。
2)从[引脚号码]的组合框中选择要旋转引脚的引脚号码。
3)在[工具箱]里单击引脚旋转按钮
。
4)用鼠标单击引脚右侧的黄色标记，直接进行拖拽。引脚集将以引脚基准位置的蓝色标记为中心
进行旋转。引脚位置的调整结束后，松开鼠标的按钮。
引脚的删除
1)单击[引脚]。
2)在[工具箱]里单击用于删除引脚的按钮 。
3)从[引脚号码]的组合框中选择要删除引脚的引脚号码。
4)用鼠标单击位于引脚基准位置的蓝色标记。（或在[编辑窗口]的任意位置单击鼠标右键。）
5)显示确认删除的提示。单击[是]，即删除指定的引脚信息。
