JaNets 使用说明书 7 编辑程序
7-8
项目 内容
检出边距（左） 设定检出标记的左部的宽度。
输入范围：0.01mm～(视野－标记尺寸)/2
默认：1.50mm
检出边距（右） 设定检出标记的右部的宽度。
输入范围：0.01mm～(视野－标记尺寸)/2
默认：1.50mm
照明参数
垂直照明
设定垂直照明。
输入范围：0％～200%
默认：100%
照明参数
角度照明
设定角度照明。
输入范围：0％～200%
默认：100%
照明参数
外圈照明
设定外圈照明。
输入范围：0％～200%
默认：0%
「将详细设置复制到
其他标记」按钮
将已设定的标记信息复制到其他标记或同一机型。
详情请参见「将已设定的标记信息复制到其他标记」画面。
确定按钮 反映详细设置中设定的所有数据，关闭画面。
已变更的 BOC 标记会作为可生产状态，示教会变为模拟完成的状态。
取消按钮 废弃详细设置中设定的所有数据，关闭画面。

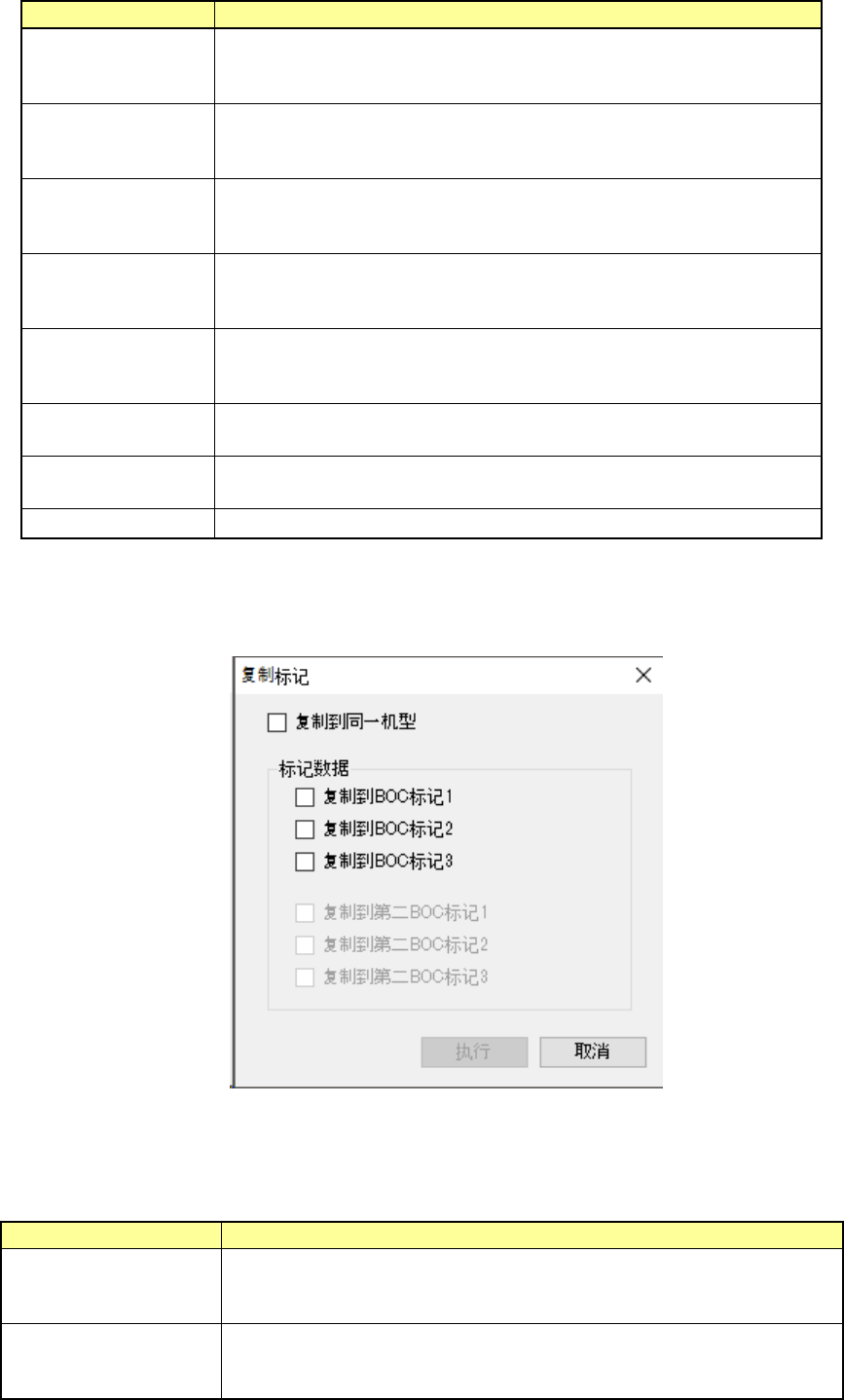

按下详细设置画面的「将详细设置复制到其他标记」按钮，将设定内容复制到其他机器或同一机
型。
图 7-4-1-B 将详细设置复制到其他标记的画面
表 7-4-1-B 将详细设置复制到其他标记的设定项目
项目 内容
复制到同一机型 将当前显示的机器 BOC 标记的设定内容复制到标记数据组框中指定的同一机型
的 BOC 标记中。
如果同一机型不存在，则不进行复制。
复制到 BOC 标记 1 将当前显示的机器 BOC 标记的设定内容复制到当前显示的机器的 BOC 标记 1。
但电路设定的 BOC 标记 1 的位置以及标记名尚未设定、或 BOC 标记 1 为用户
模板标记时，不能选择此项。
JaNets 使用说明书 7 编辑程序
7-9
项目 内容
复制到 BOC 标记 2 将当前显示的机器 BOC 标记的设定内容复制到当前显示的机器的 BOC 标记 2。
但电路设定的 BOC 标记 2 的位置以及标记名尚未设定、或 BOC 标记 2 为用户
模板标记时，不能选择此项。
复制到 BOC 标记 3 将当前显示的机器 BOC 标记的设定内容复制到当前显示的机器的 BOC 标记 3。
但电路设定的 BOC 标记 3 的位置以及标记名尚未设定、或 BOC 标记 3 为用户
模板标记时，不能选择此项。
复制到第二 BOC 标记 1 将当前显示的机器 BOC 标记的设定内容复制到当前显示的机器的第二 BOC 标
记 1。
但电路设定的第二 BOC 标记 1 的位置以及标记名尚未设定、或第二 BOC 标记
1 为用户模板标记时，不能选择此项。
复制到第二 BOC 标记 2 将当前显示的机器 BOC 标记的设定内容复制到当前显示的机器的第二 BOC 标
记 2。
但电路设定的第二 BOC 标记 2 的位置以及标记名尚未设定、或第二 BOC 标记
2 为用户模板标记时，不能选择此项。
复制到第二 BOC 标记 3 将当前显示的机器 BOC 标记的设定内容复制到当前显示的机器的第二 BOC 标
记 3。
但电路设定的第二 BOC 标记 3 的位置以及标记名尚未设定、或第二 BOC 标记
3 为用户模板标记时，不能选择此项。
执行(G)按钮 执行指定的复制。执行后，关闭对话框。
未执行复制时，执行按钮无效。
取消 不进行复制，关闭对话框。

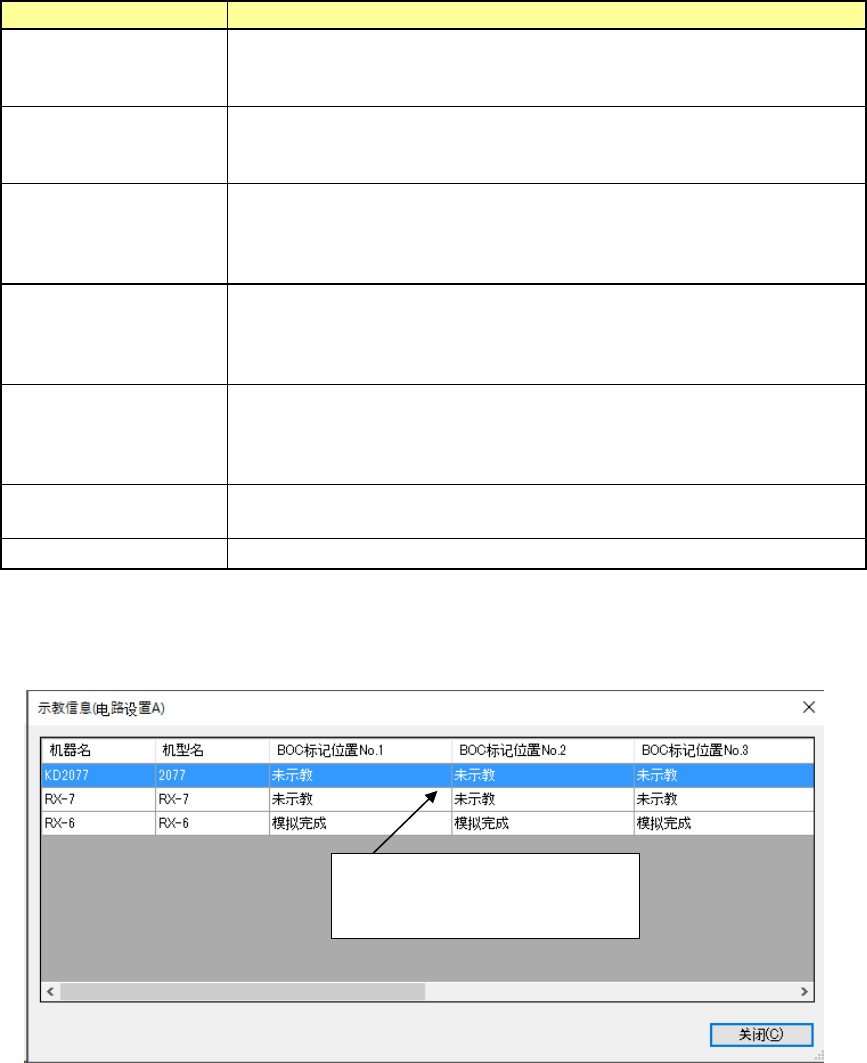

按下[示教信息]按钮时，可显示生产线上配置的机器的标记数据设置状况。
BOC 种类为「未使用」时，不能显示。
图 7-4-1-4 确认示教画面
示教完：标记数据已经设置完毕。
未示教：标记数据尚未设置。
未使用：未使用的标记位置。
JaNets 使用说明书 7 编辑程序
7-10
※ 关于标记形状
RX-7 中可定义的标记形状类型与 RX-7 以外的机型不同。
关于标记的定义，请在 RX-7 机器中进行设定。JaNets 中默认设定为「●」。
形状
RX-7 以外
RX-7
形状的有无 形状的有无 方向
● 有 有 －
○ 有 有 －
○(有轮廓） － 有 －
■ 有 有 －
□ 有 有 －
□(有轮廓） － 有 －
▲ 有 有 上
△ 有 有 上
▼ 有 有 下
▽ 有 有 下
▲(右向） 有 有 右
△(右向) 有 有 右
▲(左向） 有 有 左
△(左向) 有 有 左
△(有轮廓） － 有 上
▽(有轮廓） － 有 下
△(有轮廓,右向） － 有 右
△(有轮廓,左向） － 有 左
◆ 有 有 －
◇ 有 有 －
◇（有轮廓） 有 有 －
有 有 －
（反白）
－ 有 －
（有轮廓）
－ 有 －
有 有 上
（反白）
－ 有 上
（有轮廓）
－ 有 上
有 有 下
（反白）
－ 有 下
（有轮廓）
－ 有 下
模板 有 － －
