JaNets 使用说明书 7 编辑程序
7-74
7-4-4 编辑点胶数据
7-4-4-1 点胶图案画面
在画面上设置该元件所要使用的点胶信息。在树形控件中选择「元件数据」‐「点胶」，则显示此
画面。

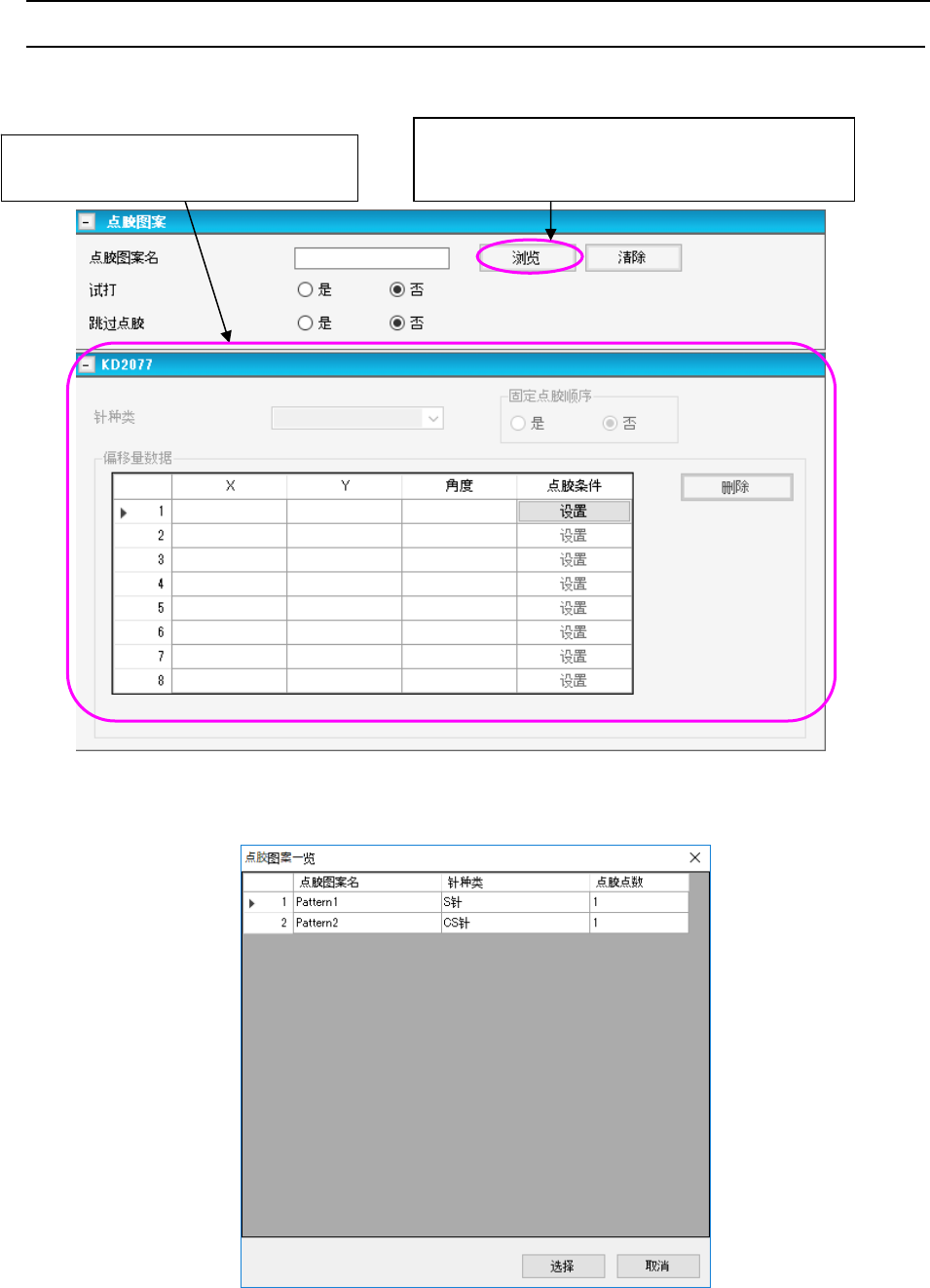

图 7-4-4-1 点胶图案画面
点击上述画面的「浏览」，可显示如下点胶数据一览画面。
图 7-4-4-2 点胶数据一览画面
浏览画面显示点胶数据里制作的点胶数据。
在点胶数据一览画面里可选择需要点胶的点胶图案。
选择后，即显示点胶图案名。
设置点胶图案名后，即可进行编辑。
输入方法，请参见「7-4-4-2 点胶数据」。
JaNets 使用说明书 7 编辑程序
7-75
7-4-4-2 点胶数据
当选择的生产线里有点胶剂点胶专用机时，要在点胶数据中输入要点胶的点的信息。
※如果没有点胶机，就不需要设置｡

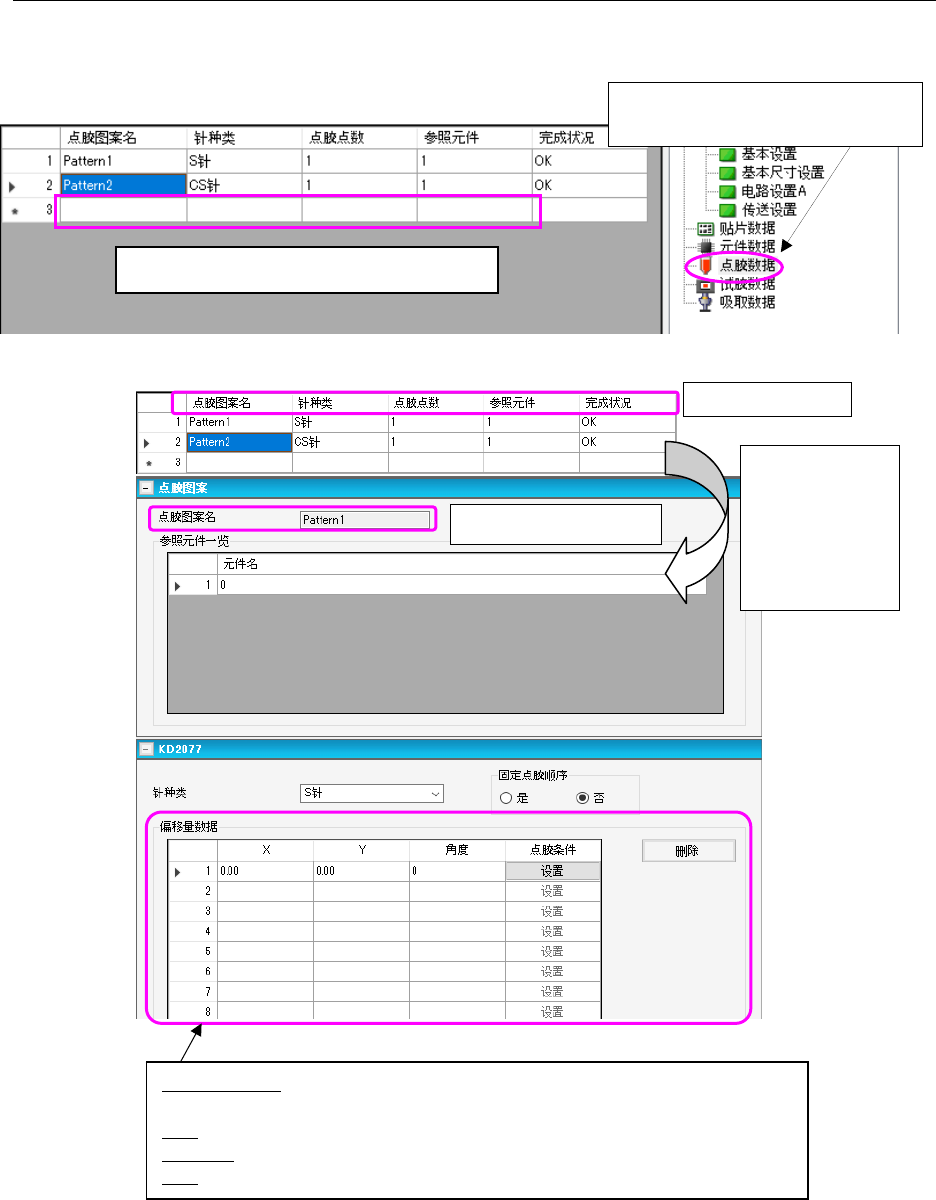

图 7-4-4-3 点胶数据画面
图 7-4-4-4 点胶数据表格画面
在树形控件里选择「点胶数据」，
会显示如下点胶数据列表。
要新建时，在单元格的空栏里输入即可。
点胶数据列表
双击上面的
「点胶数据列
表」的任意一
行，会显示「点
胶数据表格画
面」。
仅能显示。不能编
偏移量（X,Y）：对贴片时的元件角度为 0 度时，从元件贴片坐标到点胶点之
间的偏移量进行设置。
角度：设置点胶时元件角度与针所形成的角度。
点胶条件：点击「设置」会显示「点胶条件」设置对话框。
删除：删除指定的点胶点的偏移量数据。
JaNets 使用说明书 7 编辑程序
7-76
※按照选择的生产线的状态，针的种类组合框下拉列表会有如下显示。
生产线里配备有点胶机时：
在车间作业设置中设置的针以文本显示色显示。
在车间作业设置中未设置的针以浅色显示，针无法选择。
生产线里未配备点胶机时：
全部的针以文本显示色显示，可以选择全部的针。
点胶数据显示色所代表的各状态如下。
图 7-4-4-5 点胶数据列表-显示颜色
粉红色：与元件数据尚未链接的点胶数据
黄色：未完成的点胶数据
