JaNets 使用说明书 7 编辑程序
7-71
7-4-3-14-7 异形元件有锡球

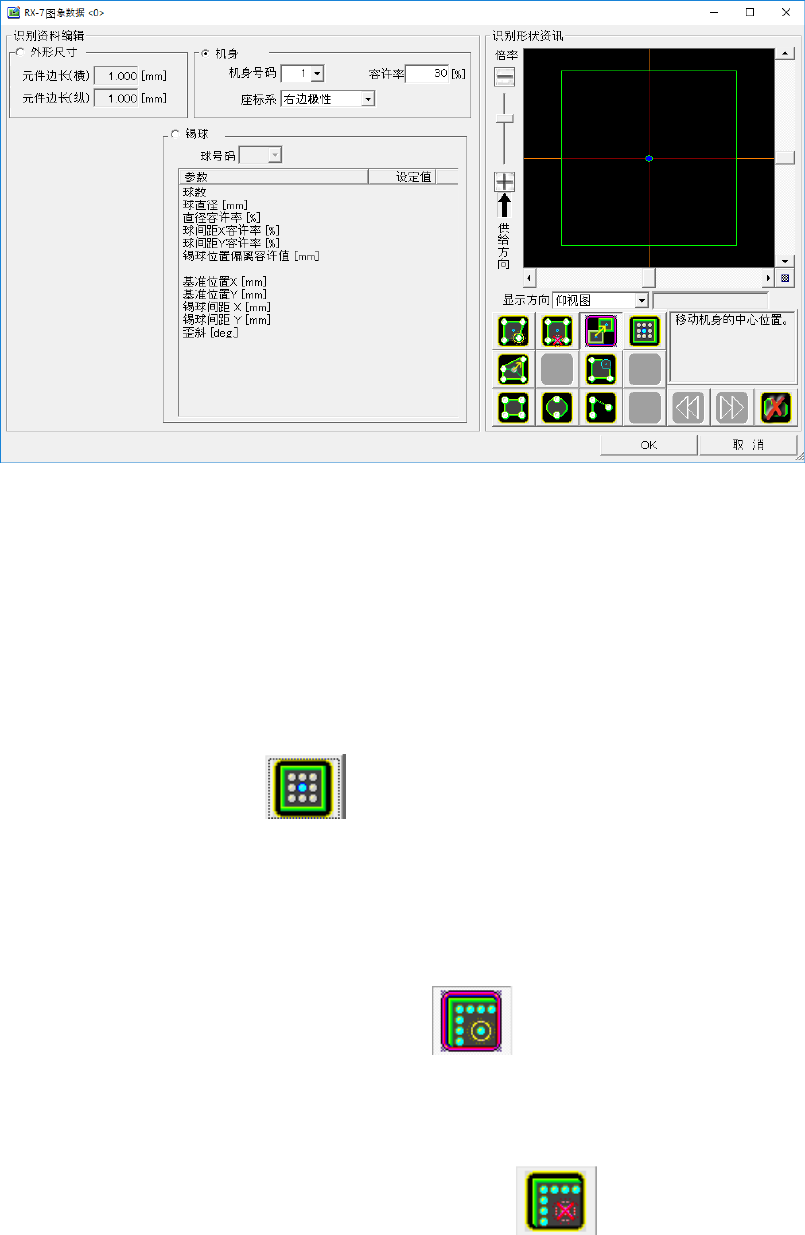

按下编辑按钮则显示以下所示的画面。
图 7-4-3-68 RX-7 图像数据画面（异形元件（有锡球形））
输入项目与 BGA 元件及异形元件（无引脚）相同。
※用不同形状零部件(有球)，作为 0 用倾斜保持数据。為此，球號碼，球數，基準位置，球場地被
更新。输入的價值和保存的價值有可能不同。
新建锡球／锡球数的调整
1)单击[锡球]。
2)从[工具箱]单击制作锡球按钮
。新建锡球时，在外形尺寸的框中央会生成新的锡球图案。
锡球图案将以蓝色标记显示图案中心位置，以浅蓝色标记显示锡球所配置的位置，以白色标记显
示可配置锡球的位置。
3)从[锡球号码]的组合框中选择要编辑锡球的锡球号码。
4)要配置锡球时，需从[工具箱]单击添加锡球按钮
。
5)用鼠标单击要配置锡球位置的白框标记，锡球即被配置到该位置。
6)要删除已配置的锡球时，需从[工具箱]单击删除锡球按钮
。
7)用鼠标单击配置锡球位置的浅蓝色标记，该位置的锡球配置即被清除。
JaNets 使用说明书 7 编辑程序
7-72
编辑锡球的直径／间距
1)单击[锡球]。
2)从[锡球号码]的组合框中选择要编辑锡球的锡球号码。
3)从[工具箱]单击锡球尺寸按钮
。
4)要变更锡球的直径时，用鼠标单击锡球的基准位置的橙色标记，直接进行拖拽。
5)锡球的直径将对应鼠标指向的位置发生变化。调整结束后，松开鼠标的按钮。
6)要变更锡球的间距时，用鼠标单击锡球基准位置右上部的白色标记，直接进行拖拽。
7)锡球的间距将对应鼠标指向的位置发生变化。调整结束后，松开鼠标的按钮。
移动锡球
1)单击[锡球]。
2)从[锡球号码]的组合框中选择要移动的锡球号码。
3)在[工具箱]里单击锡球移动按钮
。
4)用鼠标单击要移动锡球的基准位置的蓝色标记，直接进行拖拽。
5)所有方向的锡球的位置将对应鼠标指向的位置发生变化。移动结束后，松开鼠标的按钮。
旋转锡球
1)单击[锡球]。
2)从[锡球号码]的组合框中选择要旋转锡球的锡球号码。
3)从[工具箱]单击锡球旋转按钮
。
4)用鼠标单击锡球右侧的黄色标记，直接进行拖拽。锡球图案将以锡球基准位置的灰色标记为中
心进行旋转。锡球位置的调整结束后，松开鼠标的按钮。
删除锡球
1)单击[锡球]。
JaNets 使用说明书 7 编辑程序
7-73
2)从[工具箱]单击用于删除锡球的按钮
。
3)从[锡球号码]的组合框中选择要删除锡球的锡球号码。
4)用鼠标单击位于锡球基准位置的蓝色标记。（或在[编辑窗口]的任意位置单击鼠标右键。）
5)显示确认删除的提示。单击[是]，即删除指定的锡球信息。
