IS_Intelli_PE_Instruction_Manual_Rev07_C.pdf - 第131页
IS 使用说明书 _Intelli PE 3 作业优化 3-3-20-1-1 个别 优化程序 将预约的生产程序一个一个地实施个别优化。 这时，不考虑供料器配置里的各程序间的关系。 作为各程序优化时的优化选项设置方法， 可对是 “使用各个程序内的选项” 实施优化，还是在作业优 化里设置全部生产程序“使用共通选项实施优化” ，进行选择。 图 3-3-20-5 多项优化－个别优化程序 使用各程序的选项 使用编辑程序里编辑时设置的优化选项实施优…
IS 使用说明书_Intelli PE
3 作业优化
3-3-20-1 多项优化选项
设置跨程序选项，以便在预约程序间共享相同供料器。
另外，可设置优化配置供料器区域的富余系数（参见「3-3-20-1-4 群控选项‐群控
」）。
点击选项选择区域的「多项优化」，会在选项选择区域里显示如下画面。
个别优化程序：预约的生产程序一
个一个地分别执行优化。
固定通用供料器位置：在预约的连
续程序之间如果有相同元件时，
供料器安装位置自动分配到该同
一位置。其他元件的供料器，会
被分配到各程序里的优化位置。
采用群控方式取消供料器交换工序
：使切换程序时不更换供料器。
交替切换供料器配置位置
：使各程
序里的供料器按前→后→前→后
→…交替分配，使MTC/MTS按主
→从→主→从→…交替分配。
图 3-3-20-4 多项优化选项
关于多项优化选项与优化选项
作业优化的优化对话框里设置的各优化选项，在多项优化的各选项里如何进行有效处理，如下
所示。
表 3-3-20-1 多项优化选项与其他优化选项的关系
优化选项
多项优化
选项
个别优化程序
使用各程序的选项 × × × × × × ×
使用共通选项 ○ ○ ○ ○ ○ ○ ○
固定通用供料器位置 ○ ○ ○ ○ ○ ○ ○
采用群控方式取消供料器交换工序 ○ ○ ○ ○ ○ ○ ○
交替切换供料器配置位置 ○ ○ ○ × ○ ○ ○
(○：有效、×：无效)
※使用了「个别优化程序」-「使用各程序的选项」时，作业优化里的优化条件设置将被忽略，
而按编辑程序里设置的各程序内的优化选项执行优化。
3-32
IS 使用说明书_Intelli PE
3 作业优化
3-3-20-1-1 个别优化程序
将预约的生产程序一个一个地实施个别优化。
这时，不考虑供料器配置里的各程序间的关系。
作为各程序优化时的优化选项设置方法，可对是“使用各个程序内的选项”实施优化，还是在作业优
化里设置全部生产程序“使用共通选项实施优化”，进行选择。

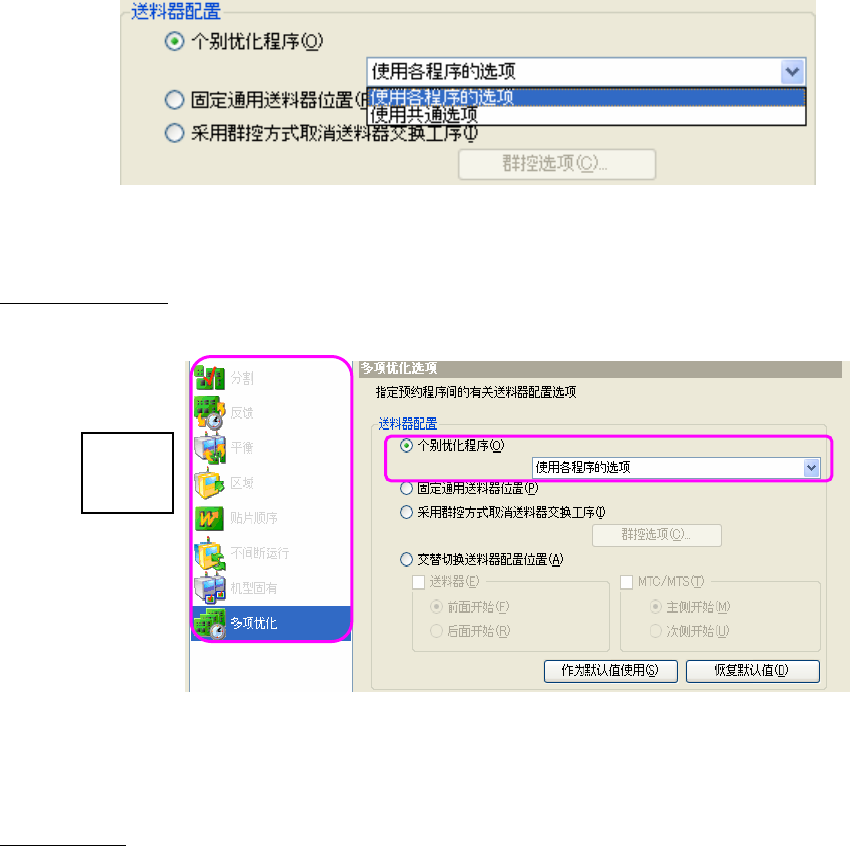

图 3-3-20-5 多项优化－个别优化程序
使用各程序的选项
使用编辑程序里编辑时设置的优化选项实施优化，优化结果与编辑程序相同。
其他选项
显示无效。
图 3-3-20-6 多项优化－使用各程序的选项
※在这种情况下，作业优化里设置的优化选项将被忽略。
使用共通选项
按照作业优化里设置的优化选项的设置，实施各个程序的优化。
3-33
IS 使用说明书_Intelli PE
3 作业优化
3-3-20-1-2 固定通用供料器位置
可在多项优化选项画面里，进行「参照供料器设置」的设置。
第１生産プログラム (部品A,B,C,D,E,F)
第２生産プログラム (部品B,D,F,G,H,I)
マシン１
マシン２
マシン１ マシン２
A
A
B
B
C
C
G
B
B
H
D
E
E
F
F
D
I
F
F
第 1 生产程序（元件 A,B,C,D,E,F）
在第 1 生产程序里有元件
A,B,C,D,E,F，各个供料器根据
优化配置如图所示。
机器 2
机器 1
图 3-3-20-7 「固定通用供料器位置」概要
※选择本选项时，当相同元件在程序之间设置到不同机器里时，不会成为共通供料器，请加以注意。
在第 2 生产程序里有元件
B,D,F，其他里有 G,H,I。
第 2 生产程序（元件 B,D,F,G,H,I）
程序之间共通供料器有 B,D,F，
这些在第 2 生产程序里也会延
续第 1 生产程序的安装位置。
但 G,H,I 则不考虑程序之间的
关系，而被直接配置。
机器 1
机器 2
3-34
