IS 使用说明书 _Intelli PE 2 编辑程序 2-3-2-3 区域坏板标记 贴片数据画面的「坏板标记」为「编辑」或者「浏览」时，会显示坏板标记设置画面。每个贴片点 数最多可以设置 10,000 个点的坏板标记。 数据的设置方法与「2-3-2-2 基准领域标记 」相同。 可使用区域坏板标记功能的机型为 FX-3/FX-3R/2070/2080/2080R/3020/3 020R/3010/ 3020V/3020VR 。 U1 R…
IS 使用说明书_Intelli PE 2
编辑程序
2-3-2 编辑贴片数据

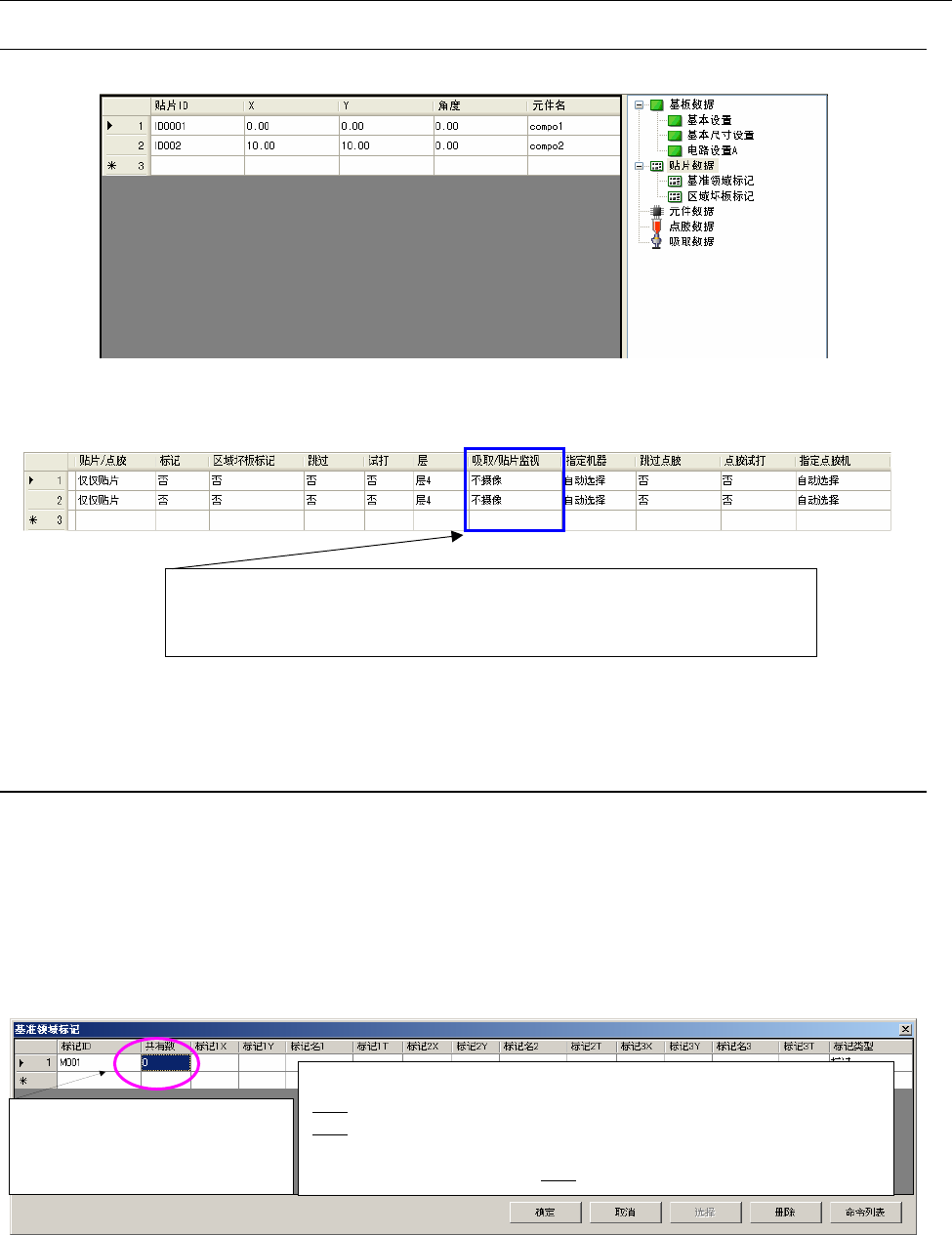

2-3-2-1 贴片数据
当选择树形控件里的贴片数据时，会显示此画面。
图 2-3-2-1 贴片数据画面 1
吸取/贴片监视：
指定每个贴片点的动作。
右击选择「不摄像」(默认)、「只摄像」、「有无元件」、「录像」中的 1 项。
图 2-3-2-2 贴片数据画面 2
2-3-2-2 基准领域标记
在「编辑」或者「浏览」贴片数据画面的「标记」时，会显示基准领域标记设置画面。
使用识别镀锡印刷补偿贴片位置功能时，标记类型请选择「焊接」、或「展开焊接」。
可使用识别镀锡印刷补偿贴片位置功能的机型为：
KE-2050/2060/2050R/2055R/2060R/2070/2080/2080R/3020/3020R/3010/3020V/3020VR
/CX-1/FX-1R/FX-2。
显示 Mxxxx（8 个字符以内），
若是「焊接」、「展开焊接」，
显示为 Sxxxx(8 个字符以内)
<编辑时的按钮操作>
确定：返回到贴片数据画面，保存所输入的数据。标记栏为「NO」的状态。
选择：返回到贴片数据画面，在「标记」栏里显示所选择的标记ID。
<浏览时的按钮操作>
有关设置画面的各按钮操作，确定按钮无效。
图 2-3-2-3 基准领域标记画面
2-11
IS 使用说明书_Intelli PE 2
编辑程序

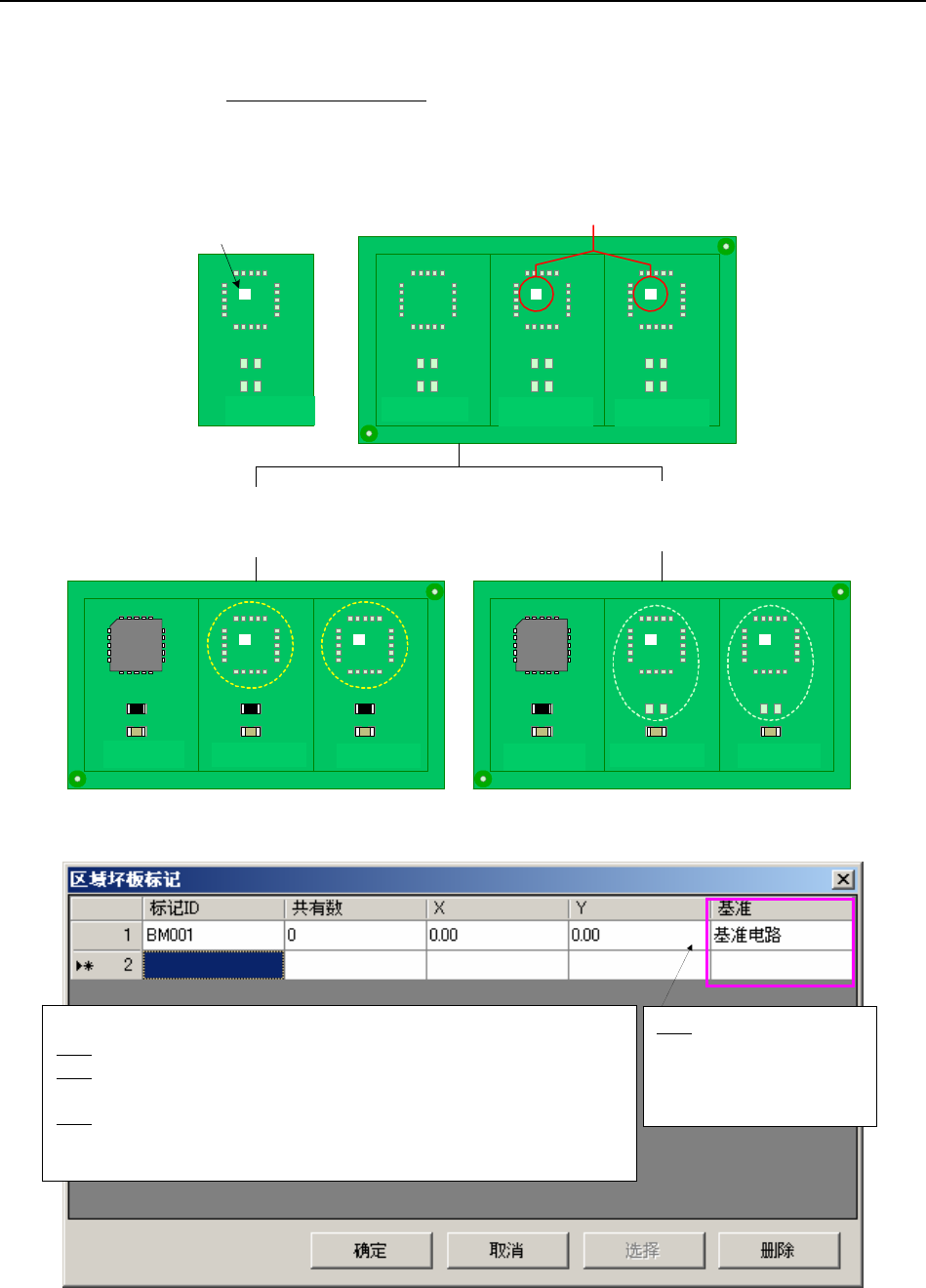

2-3-2-3 区域坏板标记
贴片数据画面的「坏板标记」为「编辑」或者「浏览」时，会显示坏板标记设置画面。每个贴片点
数最多可以设置 10,000 个点的坏板标记。
数据的设置方法与「2-3-2-2 基准领域标记
」相同。
可使用区域坏板标记功能的机型为 FX-3/FX-3R/2070/2080/2080R/3020/3020R/3010/
3020V/3020VR。
U1
R10
バッ
BM0
ドマーク ID
01
回路①
C10
U1
R10
回路②
C10
U1
R10
回路③
C10
U1
R10
回路①
C10
U1
R10
回路②
C10
U1
R10
回路③
C10
10
2
10
2
10
2
U1
R10
回路
C10
U1
R10
回路①
C10
U1
R10
回路②
C10
U1
R10
回路③
C10
10
2
バッドマーク ID 「BM001」を搭載点「U1」
に割り当
バッドマーク ID 「BM001」を搭載点「U1」
てた場合。と「R10」に割り当
バッドマーク有り
てた場合。
图 2-3-2-4 区域坏板标记设置图形
〈编辑时的按钮操作〉
确定：返回到贴片数据画面，保存输入的数据。标记栏为「NO」状态。
选择：返回到贴片数据画面，在「标记」栏里显示所选择的标记ID。
・・・
〈浏览时的按钮操作〉 「确定」按钮无效。
删除：删除坏板标记数据，将使用选择的坏板标记ID的全部贴片数据的设
置变更为No，并返回到贴片数据画面。
坏板标记 ID
BM001
有坏板标记
把坏板标记 ID[BM001]分配到贴片点
「U1」
把坏板标记 ID[BM001]分配到贴片点
[U1]和[R10]时
电路
电路
①
电路②
电路③
电路①
电路
②
电路
③
基准：设置坐标的基准位
置。单击鼠标右健，在「基
板原点」、「电路原点」
中选一个。
电路
③
电路
②
电路①
图 2-3-2-5 区域坏板标记画面
2-12
IS 使用说明书_Intelli PE 2
编辑程序

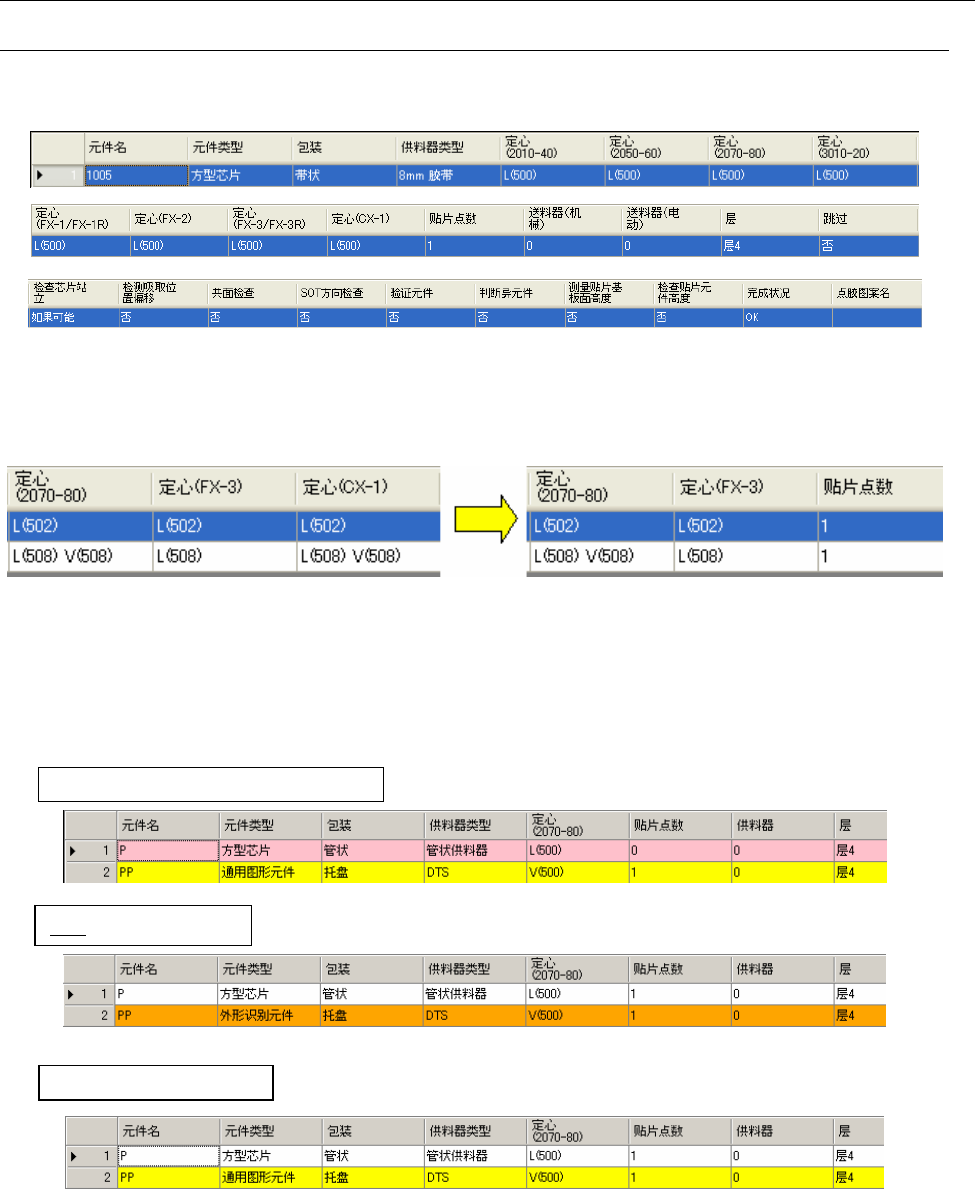

2-3-3 编辑元件数据
2-3-3-1 元件数据列表的显示
在树形控件中选择了元件数据时会显示此画面。
未链接到贴片数据的元件数据也会显示出来。
图 2-3-3-1 元件数据列表
定心（吸嘴号）按各机种显示如下。
仅显示与所选择的构成生产线机型对应的定心项目。
由[FX-3]-[KE2070 或 2080]-[CX-1]构成的生产线时 生产线由[FX-3]-[KE2070 或 2080]构成时
图 2-3-3-2 吸嘴号的显示模式
元件数据显示颜色的各状态说明如下。
粉
红色：
未与贴片数
据链接的
元件数
据
橙色：跳过的元件数据
黄色
：
未完成的元件数据
图 2-3-3-3 元件数据列表-显示颜色
