IS_Intelli_PE_Instruction_Manual_Rev07_C.pdf - 第174页
IS 使用说明书 _Intelli PE 5 供料器设置数据库 5-3-12 显示供料器分布 将注册的供料器设置数据，以组为单位，显示各供料器组的分布状态。 请在选择 1 个要显示分布的供料器组的状态下，选择菜单的「显示」‐「供料器分布」显示分布画 面。 供料器组 (G ) ： 显示按分布图显 示的供料器组名。 图 5-3-12-1 供料器分布图显示 ※配置及设定值均不能变更。 5-13
IS 使用说明书_Intelli PE
5 供料器设置数据库
5-3-10 变更供料器设置数据
对注册的供料器设置数据进行变更。变更的操作，有如下的方法。
1.从用户定义一览表中选择要变更的供料器设置数据。(不可多选)
然后，点击菜单的「编辑」‐「变更」，即显示供料器设置数据变更画面。
组名：显示所属的组名
元件名
：显示相应的元件名称
包装
：显示相应的包装名称
角度：指定元件角度
供应：在组合框中选择要设定供料器设置数据的台架
编号
：输入要设定供料器设置数据的孔号
通道
：输入要设定供料器设置数据的通道号
图 5-3-10-1 变更供料器设置数据的画面
2. 在用户定义一览表中双击要进行变更的供料器设置数据的行，
即显示供料器设置数据变更画面，可在该画面中对供料器设置数据进行变更。
5-3-11 删除供料器设置数据
从服务器中删除管理的供料器设置数据。
删除供料器设置数据有如下方法。
1. 从用户定义一览表中选择要削除的供料器设置数据。(可选多个)
图 5-3-11-1 选择供料器设置数据
在该状态下点击菜单的「编辑」‐「削除」即显示确认删除提示信息。
2.从用户定义一览表中选择要删除的供料器设置数据。(可选多个)
在该状态下按下工具条的「删除」按钮(
)即显示确认删除提示信息。
5-12
IS 使用说明书_Intelli PE
5 供料器设置数据库
5-3-12 显示供料器分布
将注册的供料器设置数据，以组为单位，显示各供料器组的分布状态。
请在选择 1 个要显示分布的供料器组的状态下，选择菜单的「显示」‐「供料器分布」显示分布画
面。
供料器组(G)：
显示按分布图显
示的供料器组名。
图 5-3-12-1 供料器分布图显示
※配置及设定值均不能变更。
5-13
IS 使用说明书_Intelli PE
5 供料器设置数据库
5-3-13 取得外部数据 (导入)
读入指定的生产程序数据，从该吸取数据中按供料器组注册到 IS 服务器里。取得外部数据(导入)，
有如下方法。
1.选择菜单的「文件」‐「取得外部数据(导入)」。
显示「打开文件」对话框，选择要追加的生产程序(不可选择多个)，点击「打开」即可执行取得
数据的处理。执行完成后，会显示取得完成的提示信息。

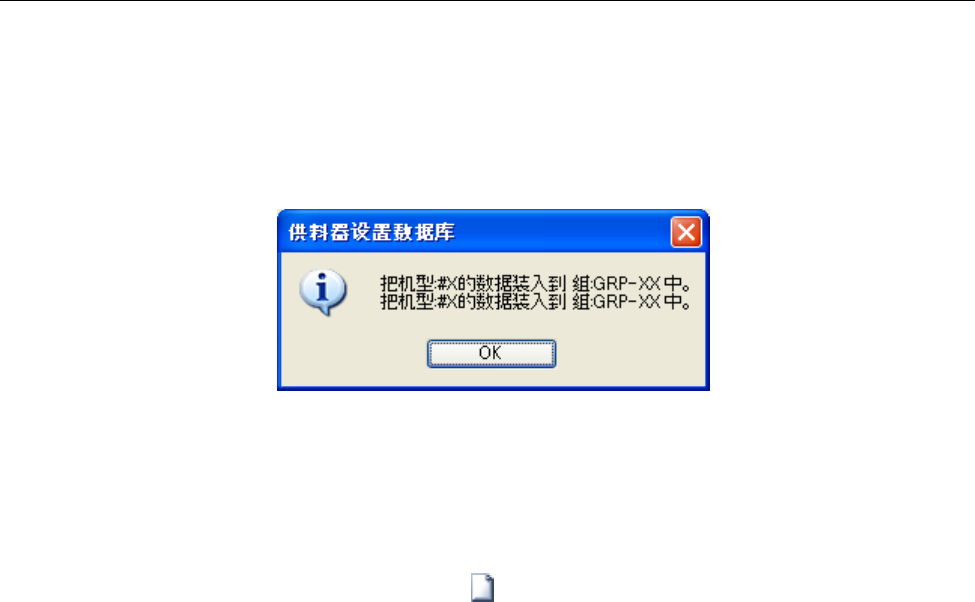

图 5-3-13-1 取得完成的提示信息
※取得数据为从选择的生产程序内每台机器各 1 份的供料器组吸取信息。组名默认按 GRP1～自动
编排。
2.按下工具条的「取得外部数据(导入)」按钮(
)。
显示「打开文件」对话框，选择要追加的生产程序(不可选择多个)，点击「打开」即可执行取得
数据的处理。执行完成后，会显示完成取得的提示信息。
3.从程序管理器中选择生产程序，拖放到供料器一览表画面里。
对服务器中管理的文件执行取得处理。(拖放的文件即为读入的对象。)
文件的取得完成后，即对该文件执行读入数据的取得处理。
执行完成后，会显示完成取得的提示信息。
5-14
