IS 使用说明书_Intelli PE 2
编辑程序
2-3-10-3 点胶条件
点击点胶数据表格画面的「设置」，对各点胶点进行条件设置。
统一更改点胶条件：
对于点胶数据内针的种类相同、点胶时间相同的全部点胶点，点胶条件是
否统一变更进行设置。按「确定」按钮设置即生效。
修整次数：显示为了修正的Z轴上下动作的次数（0～9 次）。
修整类型：显示修正类型（修正动作的时间）（「类型 1」～「类型 3」）。
※上述项目均为仅限显示。显示车间作业设置中的设置值。
※其他设置值的默认值为车间作业中的设置值。
图 2-3-10-6 点胶条件画面
※1 变更了点胶压力时
点胶数据内相同针种类的全部点胶点-点胶条件-点胶压力，将被变更。
这个变更与「统一更改点胶条件」的设置无关。
※2 有关车间作业的默认设置值
当选择的生产线里配备有点胶机，在车间作业设置中设置的针被选择时，车间作业设置的设置
值会变为有效。
当生产线里未配备点胶机时，会直接使用编辑程序中的初始设置值。
2-38
IS 使用说明书_Intelli PE 2
编辑程序
2-3-11 编辑试胶数据
2-3-11-1 试胶数据
当选择的生产线中有点胶机的机器时，要对与各点胶机有依存关系的数据进行编辑。
选择树形控件中的试胶数据时，会显示出试胶数据画面。
图 2-3-11-1 试胶数据画面
切换选项卡，可以各贴片头为单位进行设置。
显
示
2.3.11.2
点胶条件对话框
转到 2.3.11.4 点胶确认设置画面
转到 2.3.11.3 试胶坐标编辑画面
2-3-11-2 试胶（点胶条件）
在这个画面里，对各贴片头的点胶条件进行设置。
图 2-3-11-2 点胶条件对话框画面
2-39
IS 使用说明书_Intelli PE 2
编辑程序
2-3-11-3 试胶（编辑试胶坐标）
编辑各试胶点的坐标。点击试胶画面的「编辑」，会显示试胶坐标画面。

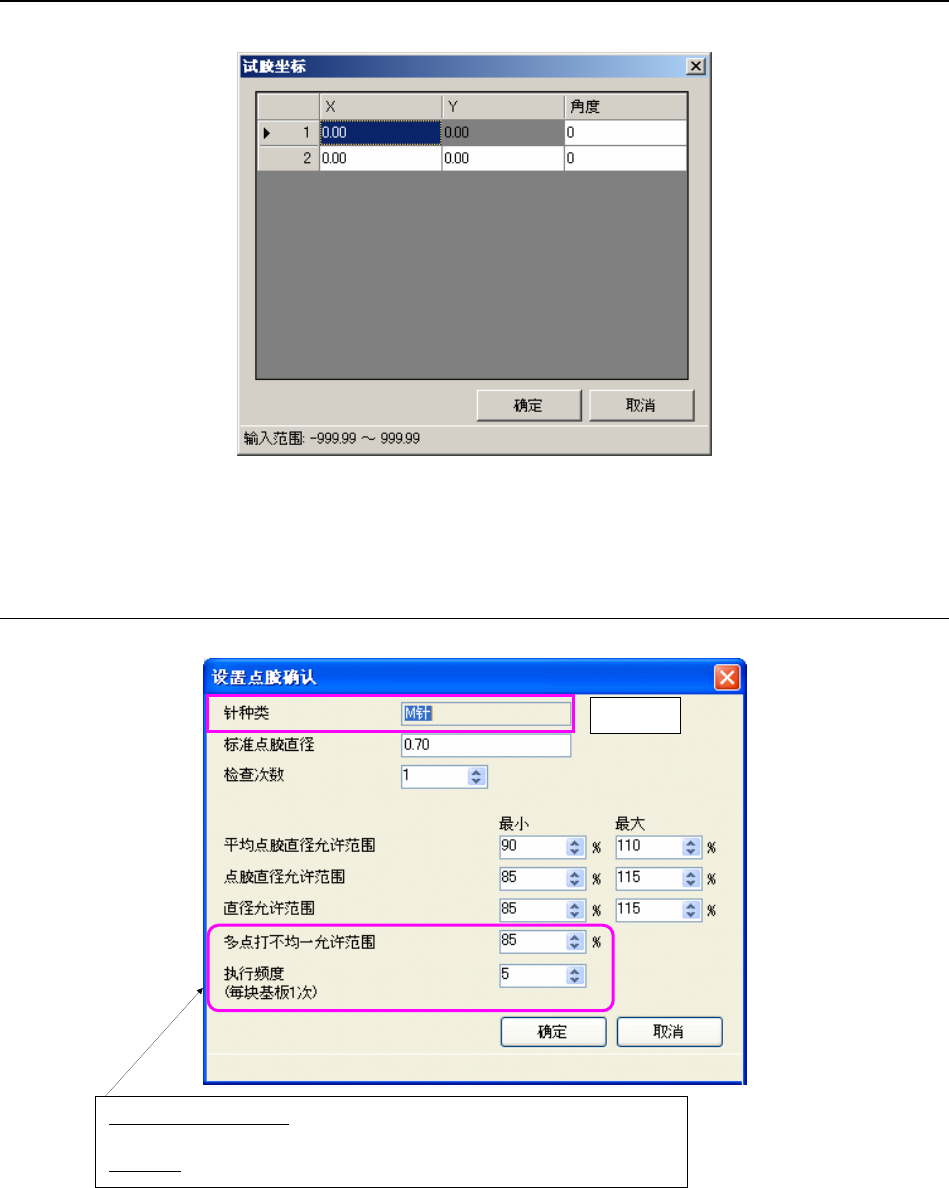

图 2-3-11-3 试胶坐标画面
※默认显示从开始坐标、试胶次数、移动方向、间距计算得出的值。
2-3-11-4 试胶（检查条件）
设置检查确认时的检查条件。点击试胶画面的「检查条件」，会显示点胶确认设置画面。
仅显示
多点打不均一允许范围：确认使用针进行 2 点、4 点点胶时，
针对同时点胶点中的最大直径点，设置最小直径的允许范围。
执行频度
：指定是否对基板块数执行同时检查。
图 2-3-11-4 确认点胶设置画面
2-40
