IS 使用说明书_Intelli PE 2
编辑程序
2-3-6 吸取条件共通设置画面
在树形控件中选择了「元件数据」-「吸取条件」时，会显示此画面。
图 2-3-6-1 吸取条件共通设置画面
2-3-6-1 吸取条件画面（2010-40/2050-60/FX-1/FX-1R/FX-2）
※ 以下画面以 2010-40 机型为例。
图 2-3-6-2 吸取条件(2010-40)画面示例
2-3-6-2 吸取条件画面（FX-3/FX-3R）
图 2-3-6-3 吸取条件(FX-3/FX-3)画面
2-3-6-3 吸取条件画面（2070-80/CX-1）
※以下画面以 CX-1 机型为例。
以 mm 为单位输入（默认值：0.20mm，使用夹持吸嘴时：0.00mm，包装方式为「托盘」时：
1.00mm，
（外形尺寸的短边小于 0.45mm 时：0.00mm）。
开始时间/开始校正值：输入单位为ms。
真空稳定时间
：输入真空稳定为止的时间。
・
控制方式为「行程」：
(默认值：0.20 mm、使用夹持吸嘴时：0.00mm、包装方式为「托盘」：1.000mm、外形尺寸的短边小于 0.450mm
时：0.000mm)
・
控制方式为「负荷」
输入范围：根据不同的吸嘴编号和定心条件而不同。／默认值：根据不同的吸嘴编号和定心条件而不同。
针对元件中心有凸起或凹陷，不能正常吸取的情况，设置本项。
吸取偏移量X、Y：设置吸取元件时，从元件中心到吸取坐标的距离。制作吸取数据时在自动算出的XY坐
标初始值上进行加减。
吸取偏移量Z ：设置吸取元件时，吸取基准高度到吸嘴前端压入的距离。制作吸取数据时在自动算出的
Z坐标初始值上进行加减。
图 2-3-6-4 吸取条件（CX-1）画面
2-20
IS 使用说明书_Intelli PE 2
编辑程序

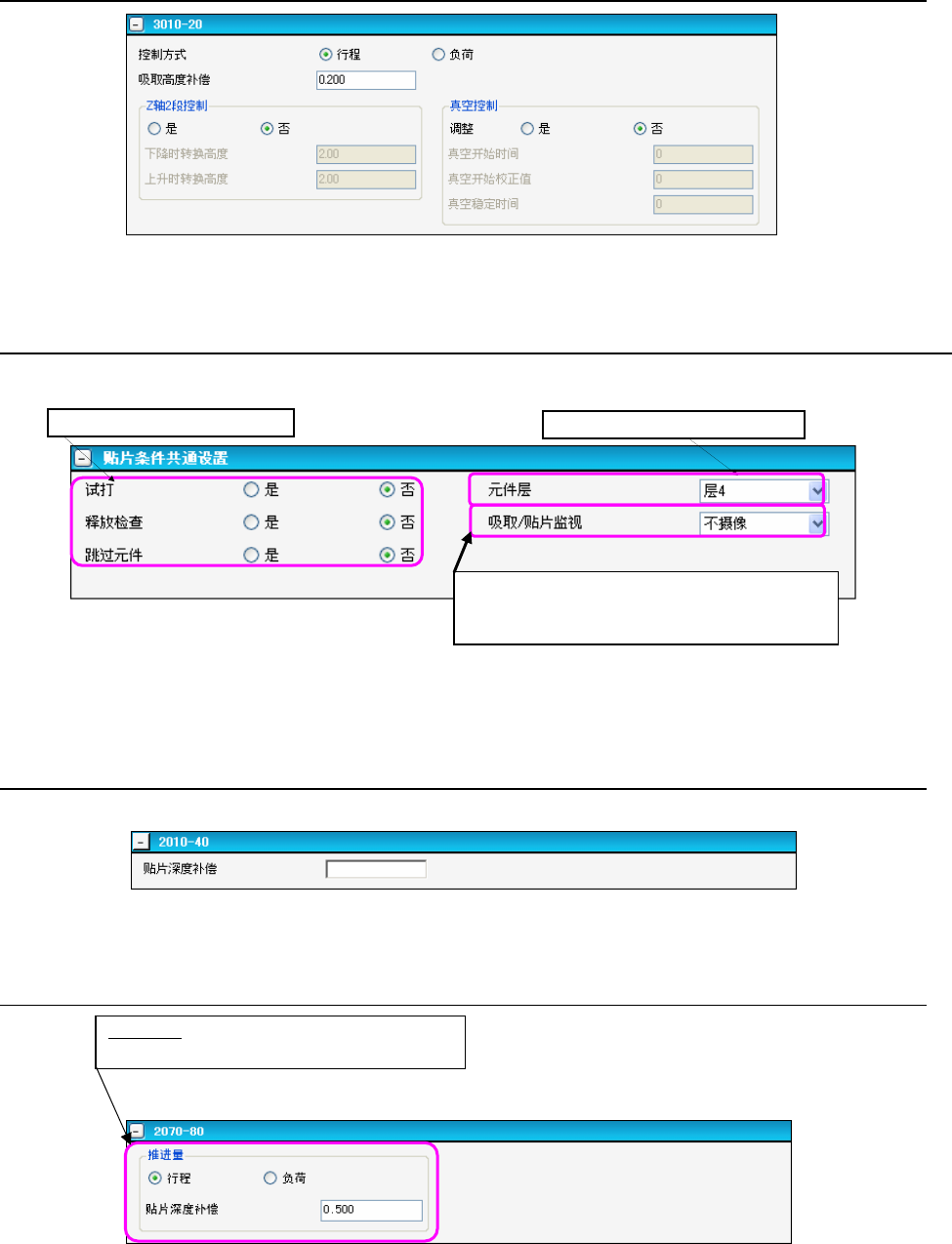

2-3-6-4 吸取条件画面（3010-20）
图 2-3-6-5 吸取条件(3010-20)画面
2-3-7 贴片条件共通设置画面
此画面，用于设置机型共通数据的元件贴片条件。
图 2-3-7-1 贴片条件共通设置画面
2-3-7-1 贴片条件画面（2010-40/2050-60）
※以下画面以 2010-40 为例。
图 2-3-7-2 贴片条件（2010-40）画面示例
2-3-7-2 贴片条件画面（2070-80）
选择各元件的贴片顺序。
在单选项里选择各种操作。
<推进量>：
从「行程」「负荷」里选择控制方式。
指定对每个元件的吸取/贴片监视动作。
从「不摄像」(默认)、「只摄像」、「有无元件」、
「录像」中选择 1 项。
图 2-3-7-3 贴片条件（2070-80）画面示例
2-21
IS 使用说明书_Intelli PE 2
编辑程序

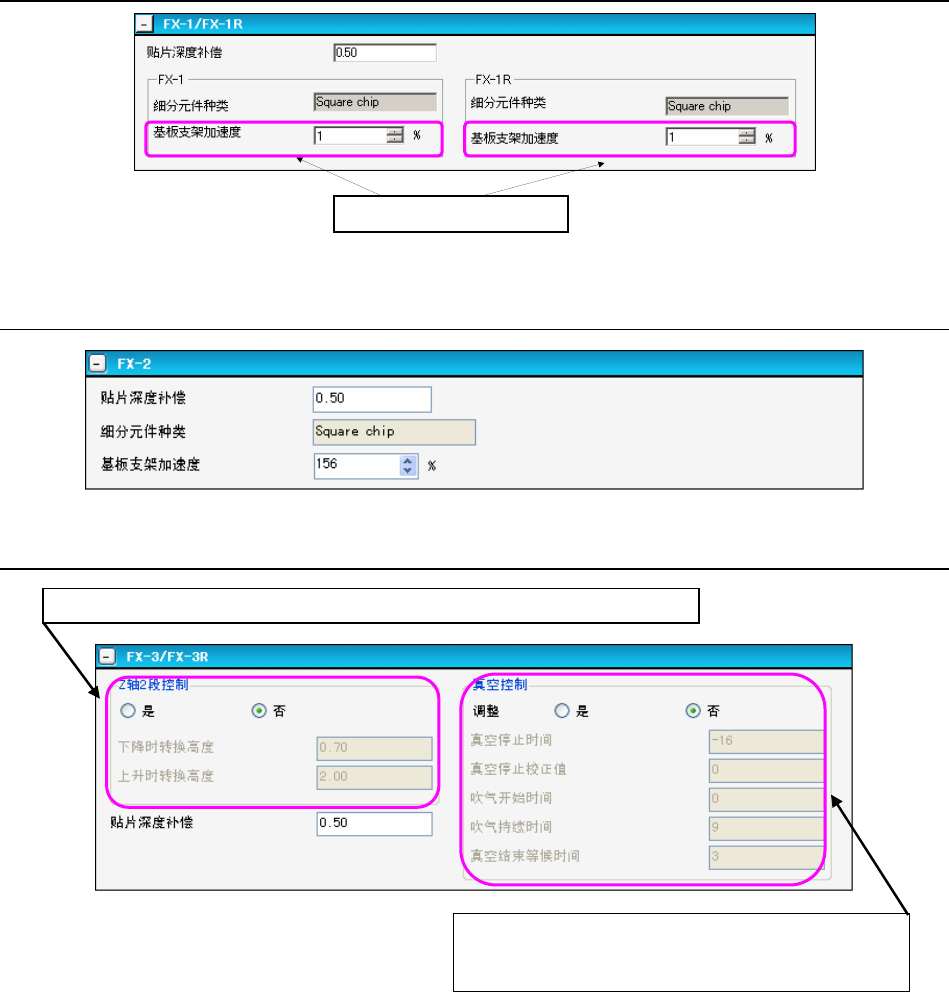

2-3-7-3 贴片条件画面（FX-1/FX-1R）
图 2-3-7-4 贴片条件（FX-1/FX-1R）画面
2-3-7-4 贴片条件画面（FX-2）
图 2-3-7-5 贴片条件（FX-2）画面
2-3-7-5 贴片条件画面（FX-3/FX3R）
在真空控制的调整里选择了「是」时，
可以输入真空停止时间/真空停止校正值/吹气开始时间
/吹气持续时间/真空结束等候时间。
输入贴片时的 Y 台加速度。
在 Z 轴 2 段控制里选择了「是」时，要输入吸嘴下降/上升时的切换高度。
图 2-3-7-6 贴片条件（FX-3/FX-3R）画面
