IS 使用说明书 _Intelli PE 2 编辑程序 2-3-7-6 贴片条件画面（ CX-1 ） 输入贴片时的 Z 轴的最低点保持时间。 输入助焊剂涂敷转印时的 Z 轴下死点停留时间。 < 推进量 >< 助焊剂涂敷装置 「 是 」 > ： 从「行程」「负荷」里选择控制方式。 图 2-3-7-6 贴片条件（ CX-1 ）画面 ※助焊剂涂敷装置，只在使用图像定心时可以设置。 图像定心画面上设置的吸嘴不是负荷吸嘴时…
IS 使用说明书_Intelli PE 2
编辑程序
2-3-7-3 贴片条件画面（FX-1/FX-1R）
图 2-3-7-4 贴片条件（FX-1/FX-1R）画面
2-3-7-4 贴片条件画面（FX-2）
图 2-3-7-5 贴片条件（FX-2）画面
2-3-7-5 贴片条件画面（FX-3/FX3R）
在真空控制的调整里选择了「是」时，
可以输入真空停止时间/真空停止校正值/吹气开始时间
/吹气持续时间/真空结束等候时间。
输入贴片时的 Y 台加速度。
在 Z 轴 2 段控制里选择了「是」时，要输入吸嘴下降/上升时的切换高度。
图 2-3-7-6 贴片条件（FX-3/FX-3R）画面
2-22
IS 使用说明书_Intelli PE 2
编辑程序
2-3-7-6 贴片条件画面（CX-1）
输入贴片时的 Z 轴的最低点保持时间。
输入助焊剂涂敷转印时的 Z 轴下死点停留时间。
<推进量><助焊剂涂敷装置「是」>：
从「行程」「负荷」里选择控制方式。

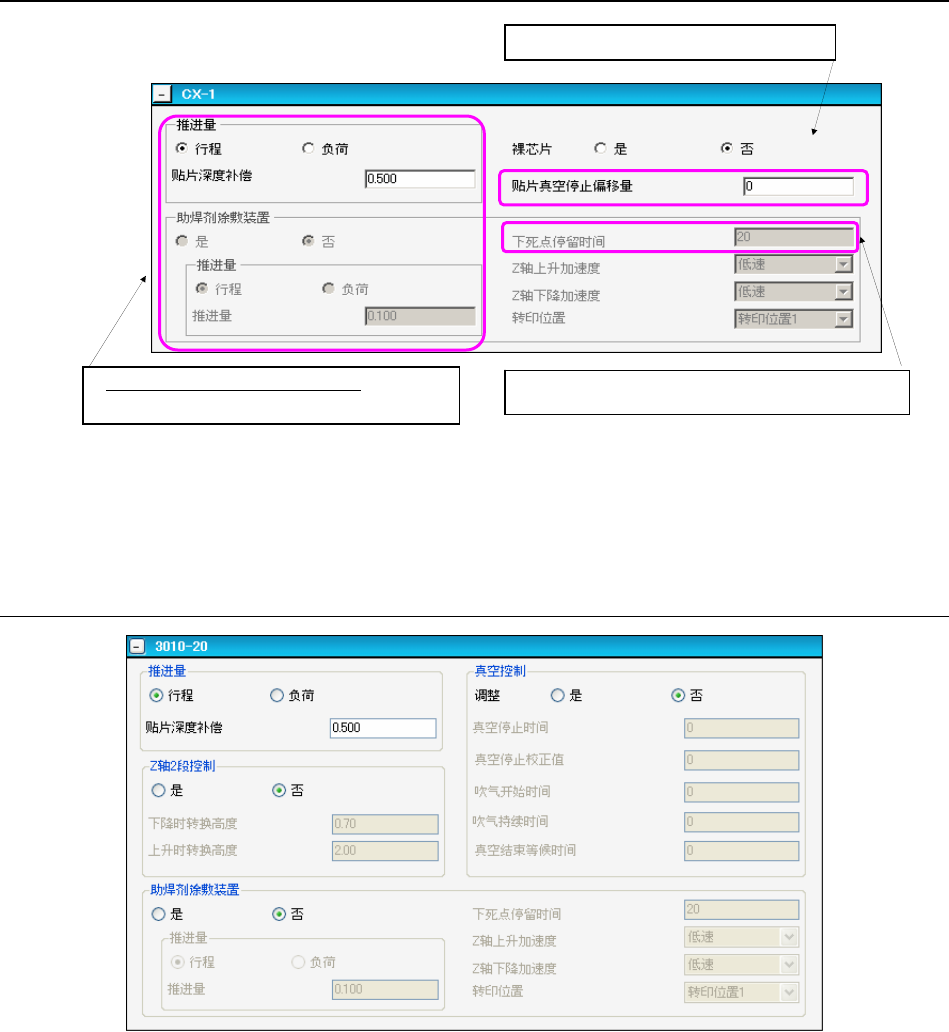

图 2-3-7-6 贴片条件（CX-1）画面
※助焊剂涂敷装置，只在使用图像定心时可以设置。
图像定心画面上设置的吸嘴不是负荷吸嘴时，控制方式不能选择「负荷」。
2-3-7-7 贴片条件画面（3010-20）
图 2-3-7-7 贴片条件（3010-20）画面
2-23
IS 使用说明书_Intelli PE 2
编辑程序
2-3-8 元件检查详细信息设置画面
选择树形控件里的「元件数据」-「检查」，则显示此画面。

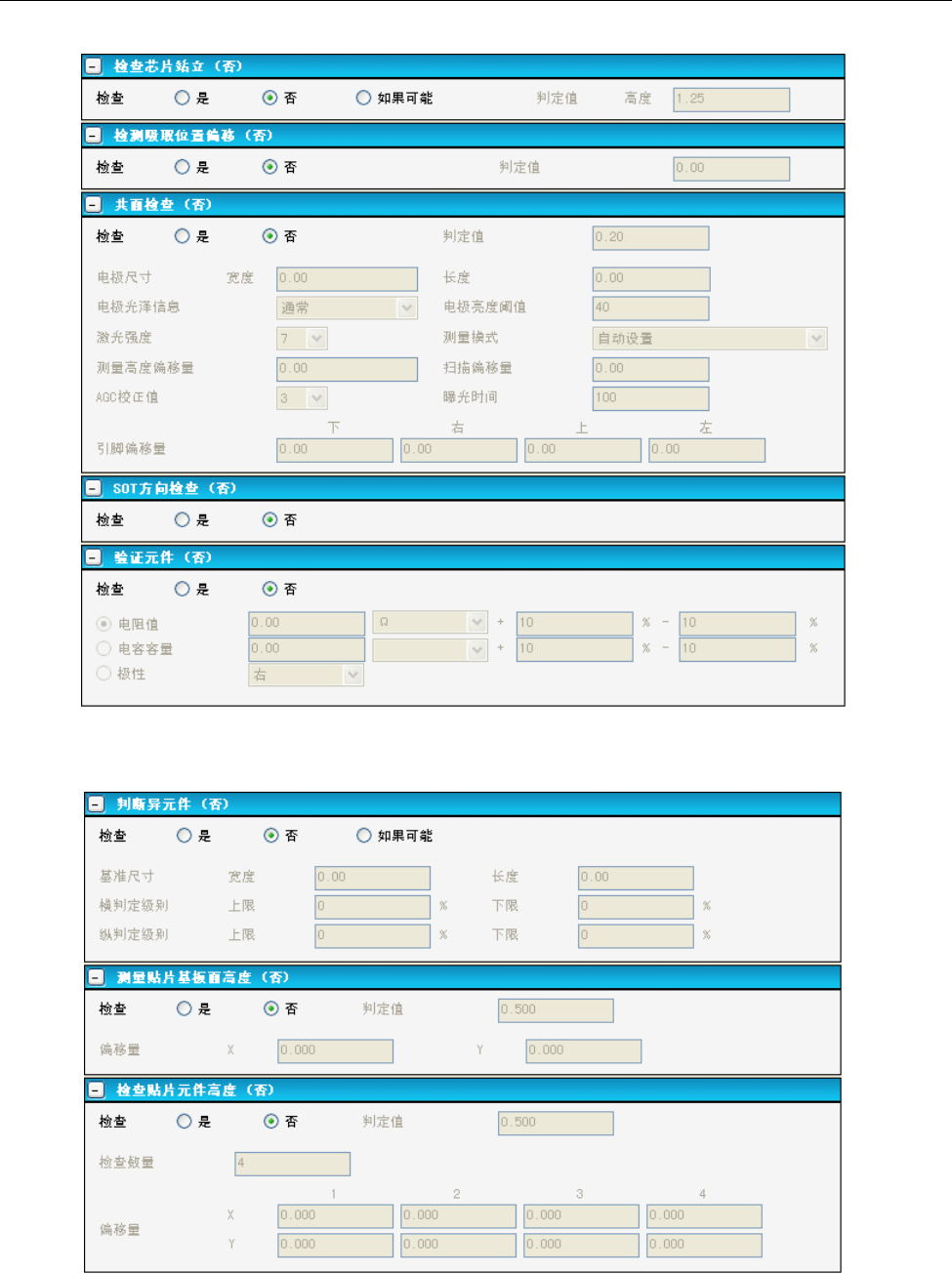

图 2-3-8-1 检查画面(之 1)
图 2-3-8-2 检查画面(之 2)
2-24
