IS_Intelli_PE_Instruction_Manual_Rev07_C.pdf - 第176页
IS 使用说明书 _Intelli PE 5 供料器设置数据库 5-3-14 打印 & 输出文本 对一览表画面中显示的供料器设置数据，进行打印或输出文本。 执行打印或输出文本，有如下方法。 1. 选择菜单的「文件」‐「打印&输出文本(P)」 ，即显示打印设置画面。 在显示的画面中选择要执行的项目。 用户定义：以复选框形式显示 IS 服务 器里注册的用户定义供料器组一览表。 被勾选的供料器组信息，为打印或输出 文本的对象。…
IS 使用说明书_Intelli PE
5 供料器设置数据库
5-3-13 取得外部数据 (导入)
读入指定的生产程序数据，从该吸取数据中按供料器组注册到 IS 服务器里。取得外部数据(导入)，
有如下方法。
1.选择菜单的「文件」‐「取得外部数据(导入)」。
显示「打开文件」对话框，选择要追加的生产程序(不可选择多个)，点击「打开」即可执行取得
数据的处理。执行完成后，会显示取得完成的提示信息。
图 5-3-13-1 取得完成的提示信息
※取得数据为从选择的生产程序内每台机器各 1 份的供料器组吸取信息。组名默认按 GRP1～自动
编排。
2.按下工具条的「取得外部数据(导入)」按钮(
)。
显示「打开文件」对话框，选择要追加的生产程序(不可选择多个)，点击「打开」即可执行取得
数据的处理。执行完成后，会显示完成取得的提示信息。
3.从程序管理器中选择生产程序，拖放到供料器一览表画面里。
对服务器中管理的文件执行取得处理。(拖放的文件即为读入的对象。)
文件的取得完成后，即对该文件执行读入数据的取得处理。
执行完成后，会显示完成取得的提示信息。
5-14
IS 使用说明书_Intelli PE
5 供料器设置数据库
5-3-14 打印&输出文本
对一览表画面中显示的供料器设置数据，进行打印或输出文本。
执行打印或输出文本，有如下方法。
1. 选择菜单的「文件」‐「打印&输出文本(P)」，即显示打印设置画面。
在显示的画面中选择要执行的项目。
用户定义：以复选框形式显示IS服务
器里注册的用户定义供料器组一览表。
被勾选的供料器组信息，为打印或输出
文本的对象。
固定设置：以复选框形式显示IS服务
器里注册的固定设置供料器组一览表。
被勾选的供料器组信，为打印或输出文
本的对象。
图 5-3-14-1 打印设置画面
2. 点击工具条的「打印&输出文本」按钮( )，即显示打印设置画面。
在显示的画面中选择要执行的项目。(与 1.相同。)
5-15
IS 使用说明书_Intelli PE 6
标记数据库
6-1
第6章 标记数据库
什么是标记数据库？
可对 IS 服务器中管理的标记数据进行注册、更新、确认。
从保存示教数据的生产程序中，取得 BOC 标记、及基准领取标记的示教数据，注册到数据库里。
管理的标记数据按各机种一览显示，可对标记名及标记 ID 进行变更。
可注册的标记数上限为 BOC 标记、区域基准标记各 1 万件。
※用户指定模板的示教数据不包含在数据库管理的对象范围内。

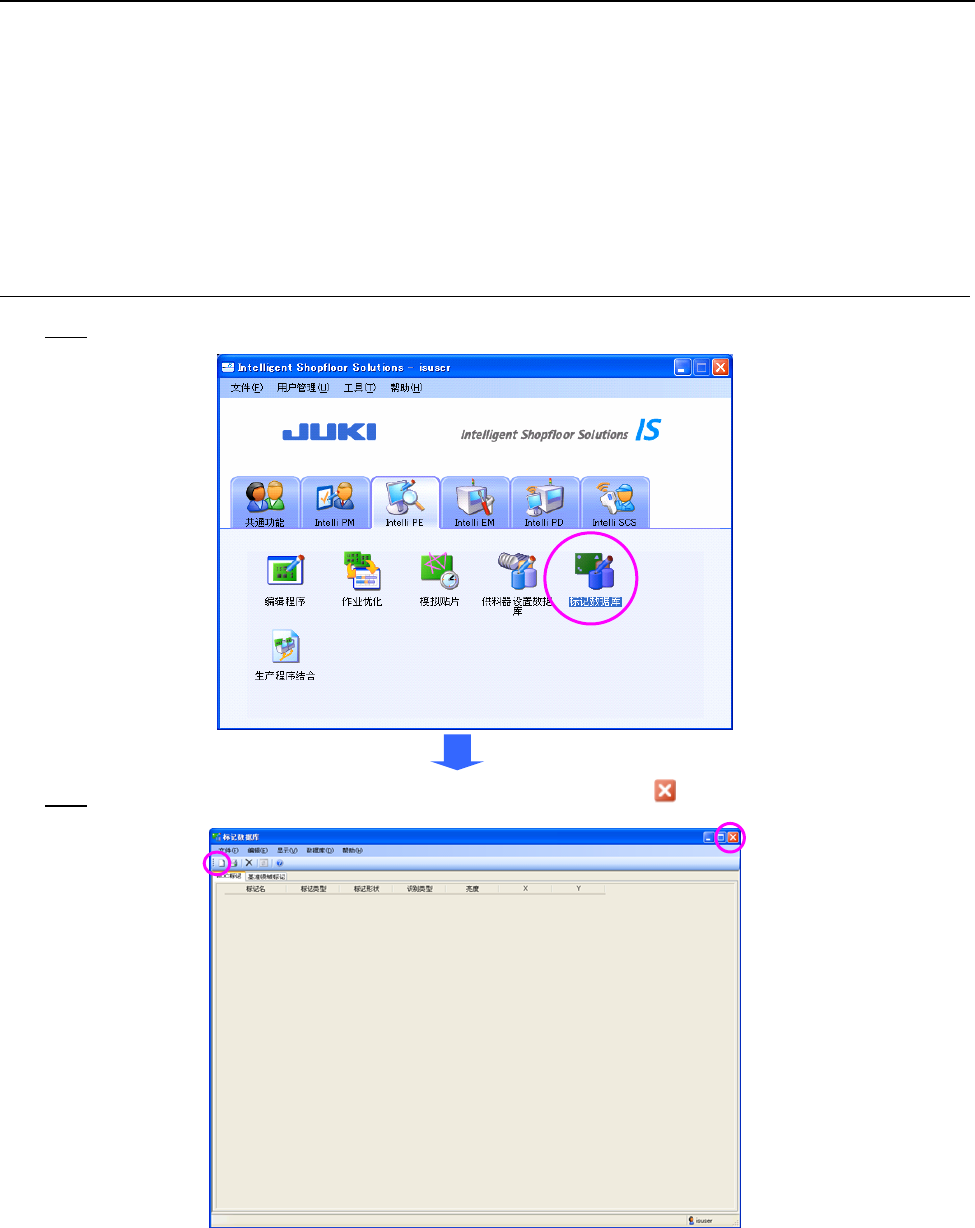

6-1 标记数据库的启动和退出
启动：在IS平台上点击「Intelli PE」-「标记数据库」。
退出：选择「文件」-「结束标记数据库」或右上角标题栏的关闭(
)。
图 6-1-1 标记数据画面（首次启动时）
