IS 使用说明书_Intelli PE 4
模拟贴片
4-4 画面说明
4-4-1 过程画面
在机器缩放区域里以图形显示模拟贴片。
机器选择选项卡：通过切换机器来切换机器缩放区域/数据显示区域。
图 4-4-1-1 过程画面（FX-3 示例）
※KE 系列画面与上述相同。
MTC/MTS/DTS/托架（大、小）显示配置到后侧的画面。
数据显示区域
轨迹
步骤号
基板
ATC
贴片的元件
机器缩放区域
显示供料器的吸取
剩余数值及直方柱状图。
显示吸取贴片头。吸取时，吸取吸
嘴以●显示。
● ●
滑动条：显示机器缩放区域的扩大缩小（最小为 100％）。
扩大时将光标置于缩放显示区域，光标会变为
的状态。
点击不放、直接移动光标时，图像即会移动。
4-11
IS 使用说明书_Intelli PE 4
模拟贴片
4-4-2 数据显示区域
图 4-4-2-1 数据显示区域(FX-3 示例)
4-5 记录结果画面
图 4-5-1 记录结果画面
贴片头：显示贴片顺序
贴片ID：贴片的元件上的
ID编号
电路：电路号
元件名
：被贴片的元件名
显示要贴片元件的贴片
头编号。
FX3：LF1～LF6、
RF1～RF6、
LR1～LR6、
RR1～RR6
KE2070：L1～L6
KE2080：L1～L6、R1
※贴片头编号会根据机
种发生变化。
模拟结果分别显示在「综合」、「综合-机器」、「详细-机器-元件」、「详细-机器-
步骤」面板上。
点击各面板左侧的“＋”时，会打开面板显示数据，点击“－”时则会关闭面板。
4.3.7 环境设置在「
」里设置默认显示的面板。
4-12
IS 使用说明书_Intelli PE 4
模拟贴片

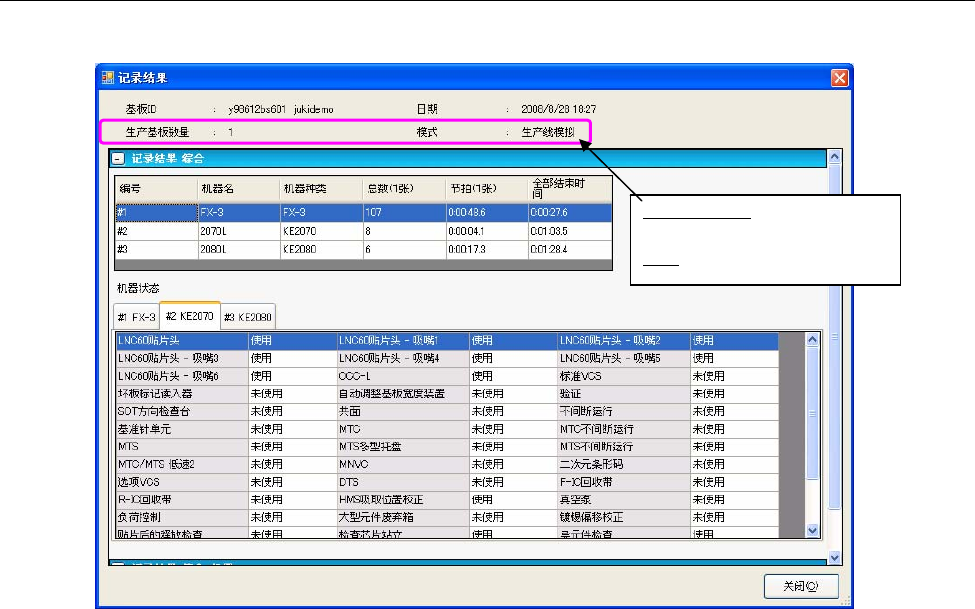

4-5-1 记录结果（综合）
显示整个生产线的记录结果。
生产基板数量：显示进行了模拟
的基板数量。
模式
：显示进行了模拟的模式。
图 4-5-1-1 记录结果（综合）画面(2000 系列)
4-13
