IS 使用说明书_Intelli PE 2
编辑程序
（2）球、平面、列、元件(要素)
显示引脚或球面是以怎样的模式配置在元件上的。
图 2-3-9-19 球面、平面、列、元件(要素)显示画面
（3）标记元件(要素)
显示标记元件(要素)是如何配置的。
球面元件(要素)以红色圆点显示。
平面元件(要素)以黄绿色圆点显示。
列元件(要素)以蓝色圆点显示。
标记元件(要素)：
以圆或四方的虚线显示。
红色：非选择
黄色：选择（第一元件要素）
蓝色：选择（除第一元件要素以外）
元件(要素)组选择的
第一元件(要素) 显示黄色圆点，
其他以蓝色圆点显示。
图 2-3-9-20 标记元件（要素）显示画面
2-32
IS 使用说明书_Intelli PE 2
编辑程序
（4）边元件（要素）
显示边元件（要素）是如何配置的。
图 2-3-9-21 边元件（要素）显示画面
（5）角元件（要素）
显示角元件（要素）是如何配置的。
非选择的边元件（要素）：
以红线显示
选择的边元件（要素）：
以黄线显示
非选择的角元件
（要素）：红色
选择的角元件要素：
黄色
图 2-3-9-22 角元件（要素）显示画面
2-33
IS 使用说明书_Intelli PE 2
编辑程序

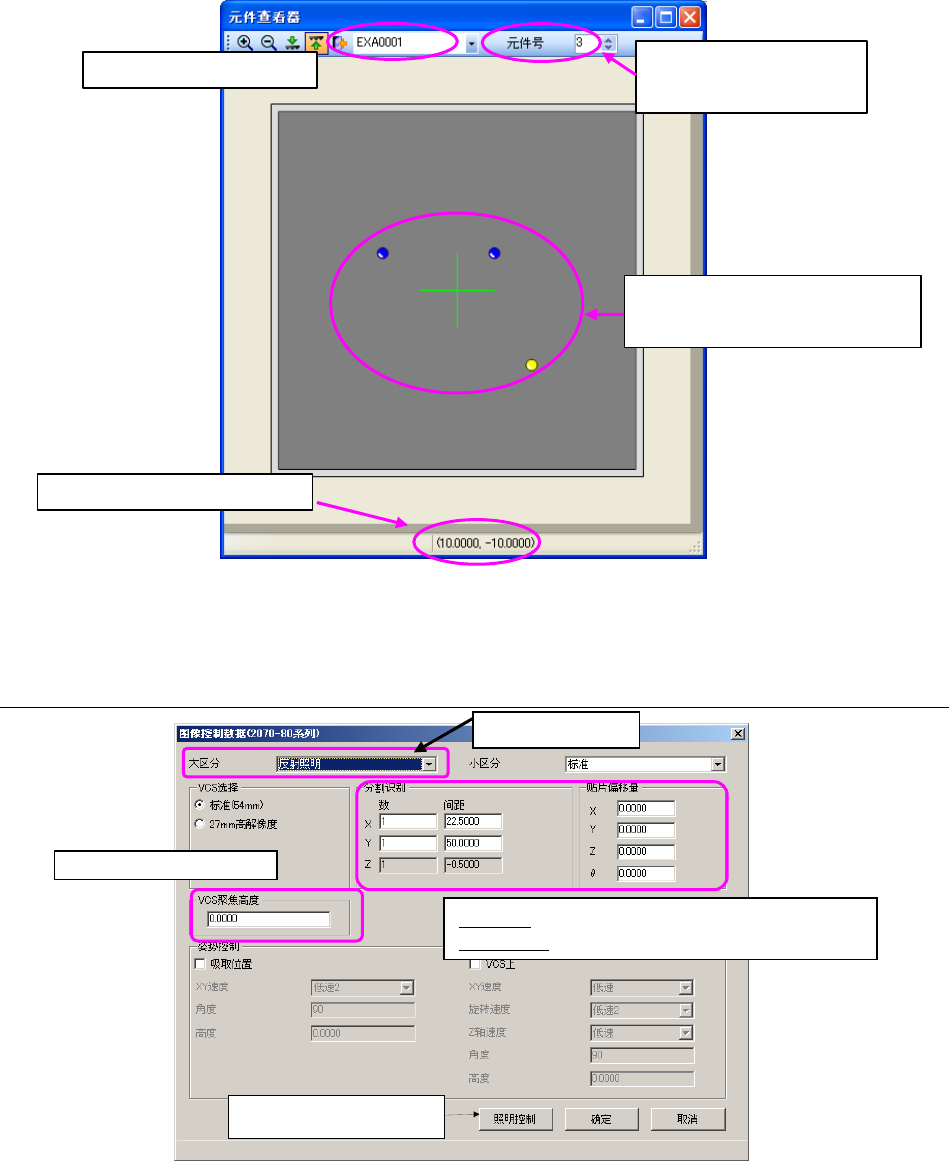

（6）扩展列元件（要素）
显示扩展阵列元件（要素）是如何配置的。
图 2-3-9-23 扩展阵列元件（要素）显示画面
2-3-9-12 图像控制数据设置画面
分割识别：分割数的范围是X(1～2)、Y(1～3)、Z(1)
贴片偏移量
：输入贴片时的元件偏移量。
输入 VCS 的识别高度。
显示扩展列数据组列表。
显示选择的元件（要素）
的位置号及总数。
显示选择的元件（
要
素）的坐标。
选择照明种类。
转换到照明控制数据。
选择的元件（要素）以黄色显示，
未选择的元件（要素）以蓝色显示。
图 2-3-9-24 图像控制数据画面
※有关「可选择的 VCS」，请参见相应机种的机器规格书及使用说明书。
